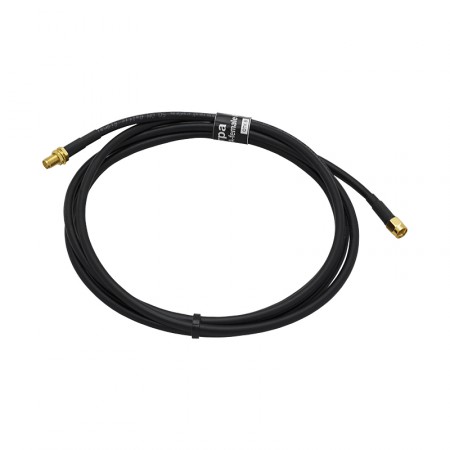

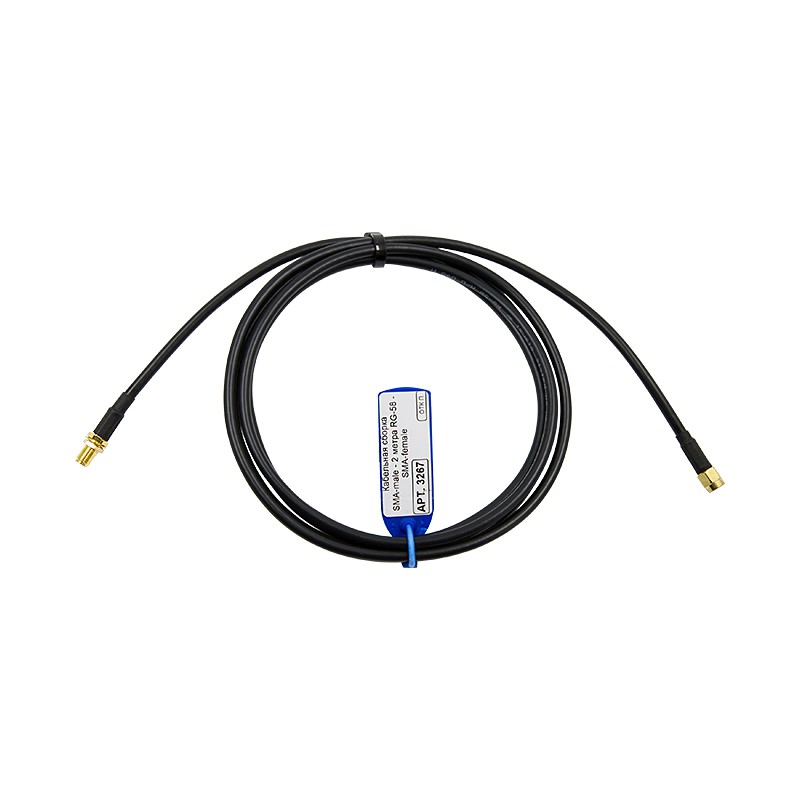

Кабельная сборка SMA-male - 2 метра RG-58 - SMA-female

Двухметровый ВЧ-кабель RG-58 с коннектором «мама» и «папа» SMA-типа. Такая кабельная сборка востребована в системах радиосвязи для соединения активных устройств с антеннами, а также друг с другом. Качественные комплектующие и надежный производственный цикл гарантируют, что этот провод обладает низкими потерями и долгим сроком службы.

Кабель SMA-male и SMA-female: где использовать?

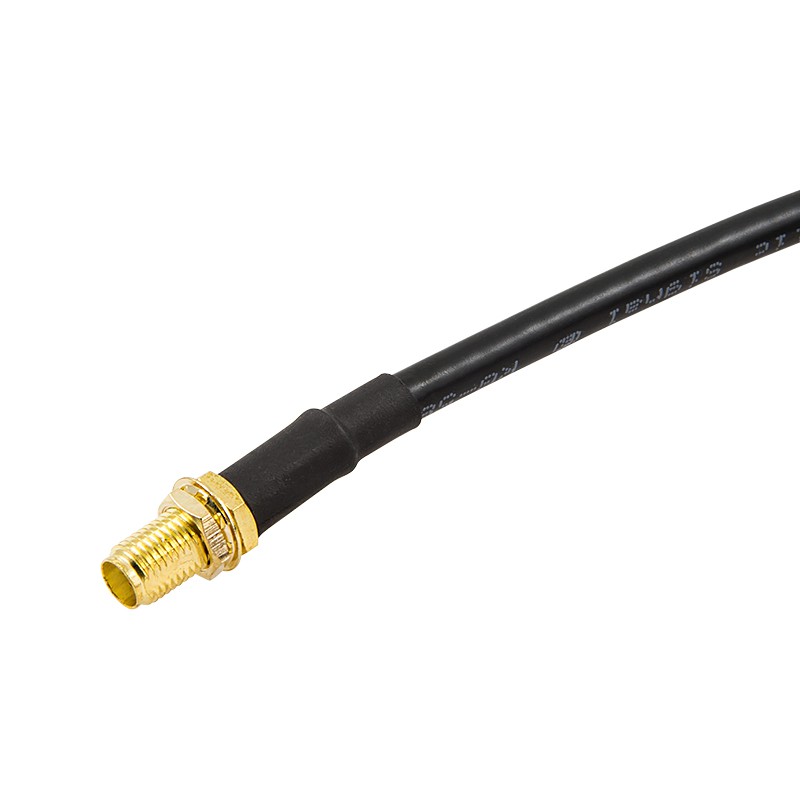

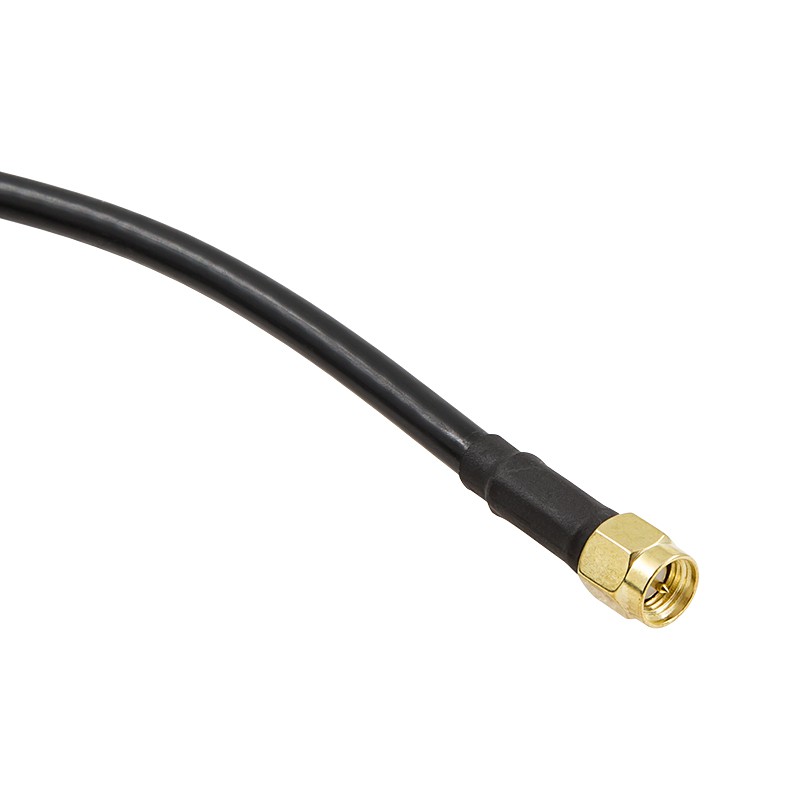

Данная кабельная сборка оснащена разнотипными соединителями SMA: вилкой на стороне 1 и розеткой на стороне 2. Такое сочетание коннекторов позволяет разнести радиоприбор и подключаемую к нему антенну (или другое устройство) на расстояние 2 метров. Часто разместить устройства на расстоянии необходимо, чтобы преодолеть препятствия (например, стенки монтажного шкафа) или принять более мощный сигнал.

Разъемы серии SMA хорошо знакомы радиоинженерам: это компактные и прочные соединители для ВЧ-оборудования. Они полюбились производителям за свои малые размеры. При использовании SMA-разъемов удается сделать устройства более компактными и легкими. Помимо этого, эти коннекторы используют резьбовой тип сочленения, что повышает устойчивость и надежность контакта даже при серьезных вибрациях (например, в транспорте).

Как правило, SMA-штекеры и розетки используются на следующих видах приборов:

• Домашние и промышленные LTE-маршрутизаторы;
• Некоторые виды промышленных модемов и сотовых терминалов;
• GSM-шлюзы и телефонные аппараты со слотом SIM;
• Устройство со встроенным приемником GPS или ГЛОНАСС;
• Прочие устройства радиосвязи (ВЧ), использующие общедоступные диапазоны частот;
• Приборы для измерения, тестирования и калибровки.

При выборе кабельной сборки в первую очередь нужно ориентироваться на разъемы, которые используются на соединяемых устройствах! Эта кабельная сборка подходит для тех случаев, когда на подключаемых приборах установлены разнотипные коннекторы (розетка и вилка).

Для производства этой сборки использован радиокабель RG-58 A/U (диаметр 5,0 мм). Эта марка широко используется для соединений на небольших расстояниях. Обладая превосходной гибкостью, она может прокладываться вдоль углов, при этом на дистанции 2 метров затухание в кабеле приемлемо для большинства бытовых и промышленных решений.

Провод RG-58 A/U состоит из нескольких элементов. В центре находится медный проводник (жила) диаметром 1,0 мм. Следующим «слоем» является диэлектрик (вспененный полиэтилен). За ним следует двойной экран, который защищает кабель о внешних помех и не допускает излучения передаваемого сигнала вовне. Экран состоит из тонколистного алюминия (фольги) и оплетки. Наконец, завершает «пирог» внешняя оболочка ПВХ черного цвета. Оболочка стабильна к свету и перепадам температуры и может использоваться в самых разных условиях (на улице, в помещении, при морозе до -40°C или тепле до +70°C).

Надежный обжим и проверка изделия

Чтобы гарантировать долгий срок службы кабельной сборки, мы применяем разъемы обжимного типа. Такие наконечники крепятся к проводу опрессовкой, что не допускает их последующего «сползания» или «разбалтывания». В результате кабельная сборка служит долго, выдерживая многочисленные отсоединения и подсоединения. Каждый экземпляр проходит ряд испытаний, которые подтверждают полную исправность и надежность линии передачи. Только после этого товар поступает в продажу!
