Разъём S-111F (SMA-male, обжимной, на кабель RG-58)

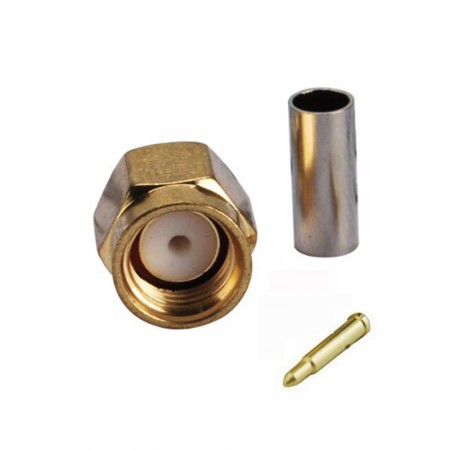

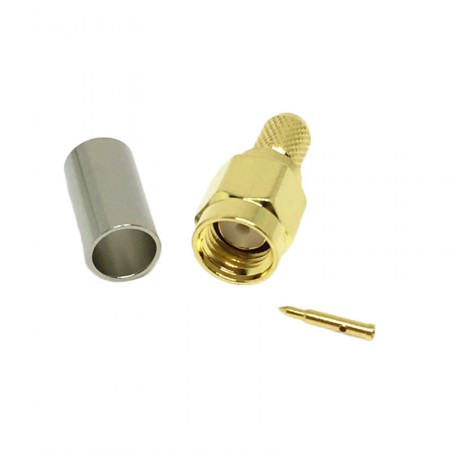

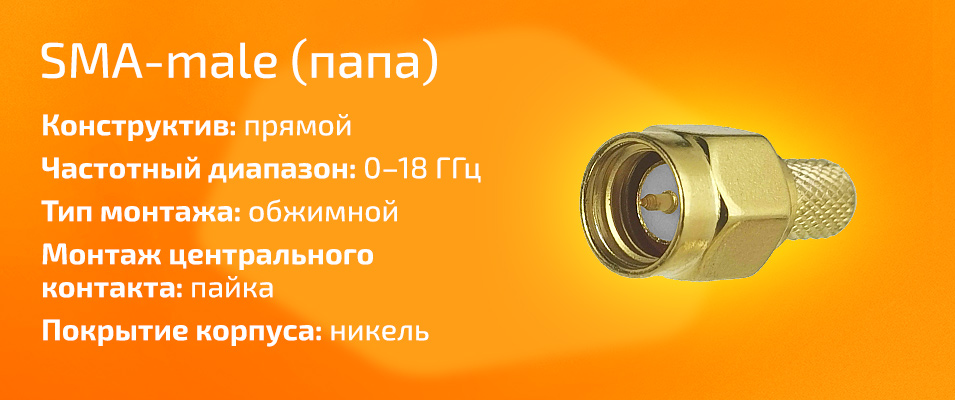

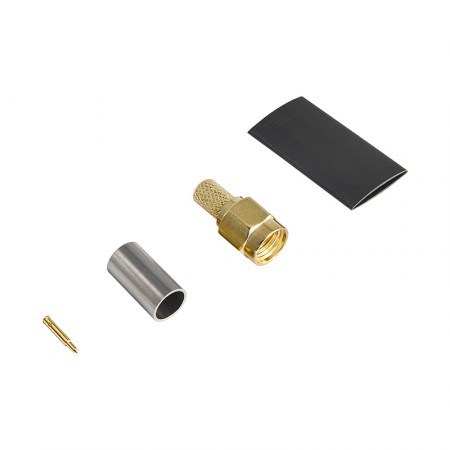

Разъем S-111F — это SMA-male в прямом корпусе с обжимным креплением на кабель RG-58. Компактный коннектор с позолоченным проводником обеспечивает стабильное соединение в диапазоне до 18 ГГц. В комплекте поставляется обжимная гильза и отрезок термоусадки для защиты места обжима.

Четыре символа в названии — не случайный набор: каждый компонент описывает конкретный параметр конструкции. Разобрав маркировку, можно точно определить, подходит ли S-111F под конкретную задачу:

• S — семейство SMA (SubMiniature version A), стандарт малогабаритных высокочастотных разъемов с резьбовым соединением;
• 1 — тип «male», то есть вилка: внутри корпуса расположена игла центрального контакта, которая входит в ответное гнездо на антенне или оборудовании;
• 1 — прямой конструктив: ось коннектора совпадает с осью коаксиала, без угла;
• 1 — монтаж производится обжимом, потребуется кримпер или станок;
• F — под коаксиальную марку RG-58, диаметр внешней оболочки около 5 мм.

Под какой кабель подходит разъем?

S-111F рассчитан на коаксиал RG-58 и его разновидности — RG-58 A/U и RG-58 C/U. Диаметр внешней оболочки у них около 5 мм, что соответствует геометрии деформируемой гильзы в комплекте. С высокой долей вероятности коннектор подойдет и для других кабелей 50 Ом диаметром около 5 мм, но перед установкой стоит сверить размеры с паспортом кабеля.

RG-58 — популярная марка гибкого коаксиального кабеля с волновым сопротивлением 50 Ом. Его применяют в системах мобильной связи, при подключении антенн к модемам и роутерам, в измерительных цепях и любительском радио. Небольшой диаметр кабеля удобен там, где важна компактность трассы.

Конструкция и метод установки

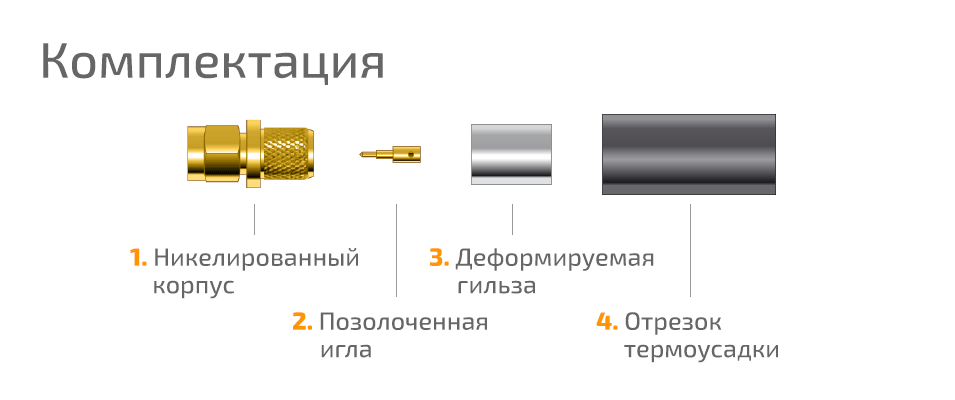

Коннектор крепится на кабель методом обжима — с помощью кримпера, инструмента с подходящей матрицей. Гильза из комплекта надевается на оболочку кабеля, после чего инструмент деформирует ее, фиксируя разъем без возможности проворота или смещения. Центральный контакт — позолоченная игла — напаивается на центральный проводник кабеля до сборки корпуса.

Обжимной метод дает более надежное и долговечное соединение по сравнению с прижимными разъемами, где корпус просто затягивается гайкой. Обжатый коннектор не разбалтывается от вибрации и не требует периодической подтяжки.

Для защиты места перехода кабеля в разъем используется отрезок термоусадки. После обжима его надвигают на стык и нагревают — термоусадка плотно охватывает соединение и закрывает его от влаги и механических повреждений. Подробнее об установке в инструкции.

Где применяется SMA?

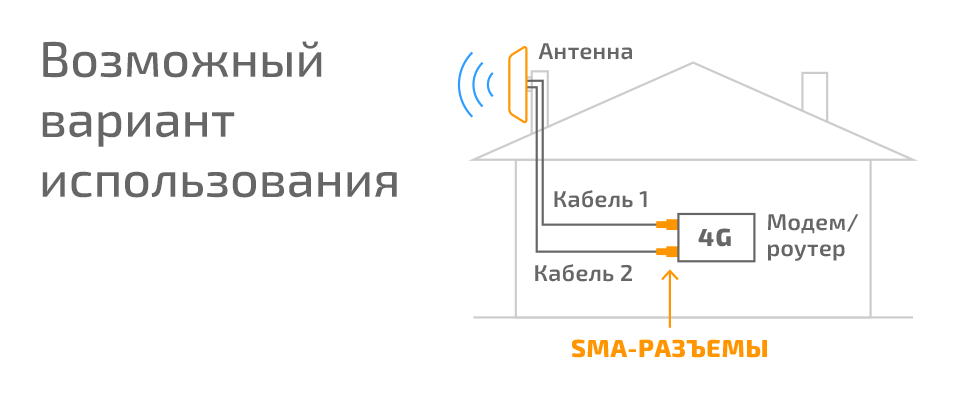

SMA-male — один из наиболее распространенных типов разъемов в радиооборудовании для частот до 18 ГГц. S-111F подключают к антеннам, роутерам, 4G-модемам, репитерам и измерительным приборам с гнездовым разъемом SMA-female. Разъем подходит для сборки кабелей под конкретные параметры трассы.

Чтобы купить разъем S-111F, добавьте нужное количество товара в корзину и оформите заказ на сайте. Подробности по оплате и доставке указаны в тематических разделах. Нужна консультация — звоните 8-800-3333-965!

Разъем S-111 — инструкция по установке [PDF, ~319Kb]
