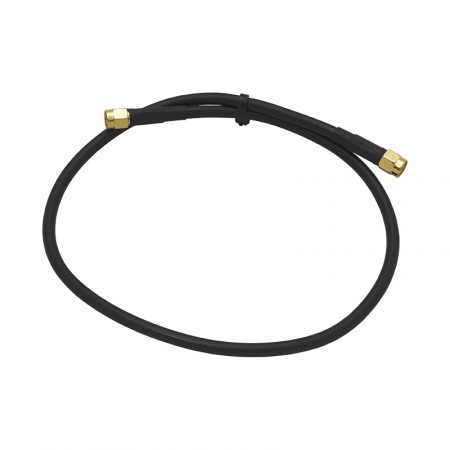

Кабельная сборка SMA-male - 0,5 метра RG-58 - SMA-male

Цена: 620 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3265

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Короткий отрезок радиокабеля (50 см), который используется для подключения антенн и других устройств к приборам сотовой связи. Из-за малой длины эту кабельную сборку можно сравнить с пигтейлами, которые также предназначены для коротких коммутаций. На концах провода установлены стандартные разъемы SMA-male, марка кабеля — RG-58 A/U.

Для чего нужен SMA-кабель длиною 0,5 м?

Часто для подключения оборудования не требуется длинная кабельная трасса, а достаточно короткого «пигтейла». Именно такую функцию выполняет эта кабельная сборка, за тем исключением, что она выполнена на более толстым качественном кабеле RG-58 (Ø5,00 мм).

Благодаря универсальному разъему SMA-типа, который встречается на многих ВЧ-устройствах, эта сборка может использоваться в самых разных сценариях. Чаще всего она применяется для подключения следующих видов устройств друг к другу:

  • LTE-маршрутизаторы и промышленные модемы;
  • Стационарные GSM-телефоны и шлюзы;
  • Усилители связи для автомобилей, антенные усилители;
  • Приемники сигнала GPS/ГЛОНАСС;
  • Устройства беспроводной связи (WiFi и другие стандарты);
  • Портативные измерительные приборы (анализаторы, генераторы и др.);
  • Антенны для вышеперечисленных видов связи.

Сборка исполнена на кабеле RG-58 A/U, который эластичен и устойчив к частым сгибаниям. В центре провода располагается проводящая жила Ø1,00 мм из чистой меди. Окружающий слой диэлектрика гарантирует, что элементы кабеля сохранят соосное расположение. Внешний проводник (экран) состоит из плетеного слоя и фольги. Наконец, наружная ПВХ-оболочка создает защиту от влаги, пыли и УФ-излучения. Характеристики кабеля стабильны и единообразны на всей его протяженности.

Потери сигнала на расстоянии 50 см столь малы, что ими в большинстве случаев можно пренебречь. Например, на частоте 900 МГц (GSM) затухание в кабеле составит всего 0,18 дБ, а на частоте 2600 МГц (LTE) — около 0,35 дБ. Традиционно считается, что коннектор с каждой стороны вносит до 1 дБ затухания.

Нюансы производства и тестирования

При производстве кабельных сборок SMA применяются надежные обжимные коннекторы. Такие разъемы являются неразборными и устанавливаются на провод при помощи обжимных клещей. Сначала центральный контакт (пин) припаивается к жиле кабеля, затем на кабель надевается корпус разъема. Чтобы удержать корпус на проводе, используется металлическая муфта. При помощи клещей муфта деформируется и плотно охватывает основание разъема и участок кабеля. Затем муфта покрывается термоусадочной трубкой, которая одновременно повышает герметичность соединения и улучшает внешний вид изделия.

После того, как обжим завершен, кабельная сборка проверяется отделом контроля качества. В частности, тестируется исправность передающей линии, отсутствие замыкания оплетки на жилу, устойчивость разъемов. Только после прохождения этих тестов кабельная сборка допускается до продажи.

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-male
Длина 0,5 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,12 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
