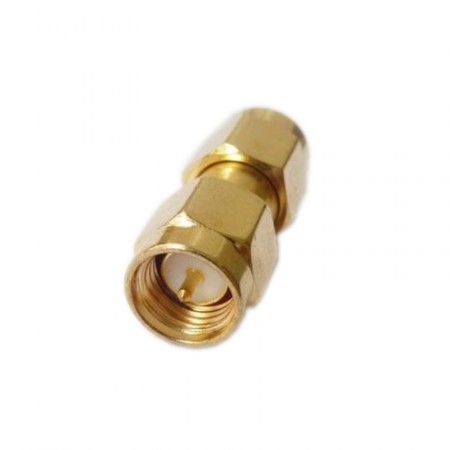

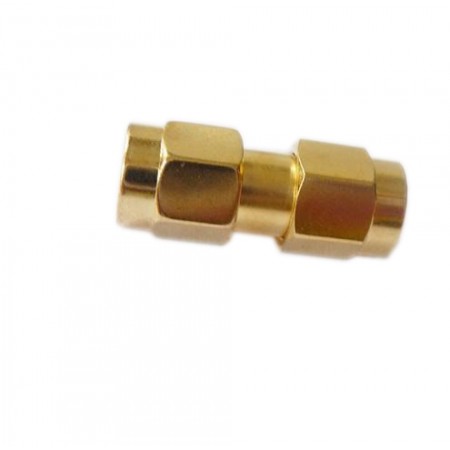

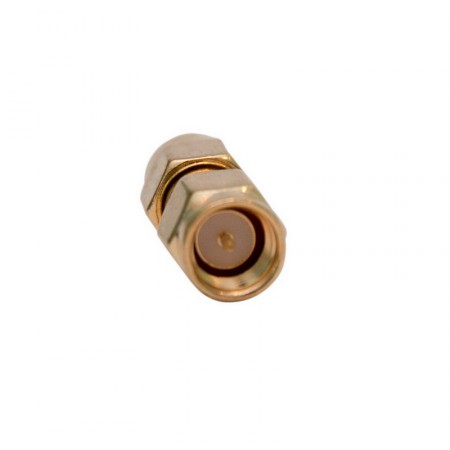

Переходник S-311 SMA-male - SMA-male

Компактный адаптер для соединения двух гнездовых разъемов SMA-female. Переходник имеет штекеры (SMA-male) с обеих сторон, что позволяет состыковать устройства, кабели или антенны, на которых установлены ответные розетки. Золотое покрытие центрального контакта и никелированный корпус обеспечивают стабильную передачу сигнала на частотах до 18 ГГц.

Когда нужен переходник папа-папа?

Стандартная схема подключения: на корпусе роутера или модема стоит розетка SMA-female, к ней подсоединяется антенный кабель или антенна со штекером SMA-male. Однако в некоторых случаях комплектующие имеют другую конфигурацию разъемов, и тогда адаптер помогает их соединить:

• Удлинение кабеля. Готовые удлинители часто продаются с разъемами «мама» на обоих концах. Такой кабель подключается к антенне напрямую, а для соединения с роутером нужен адаптер папа-папа, чтобы обеспечить совместимость;
• Соединение антенн или кабелей с гнездами. Если обе антенны или оба коаксиала имеют female-разъемы, между ними ставят переходник;
• Подключение к оборудованию с нестандартной распайкой. Некоторые производители устанавливают штекеры SMA-male на корпус приборов вместо розеток. Если ваш антенный кабель тоже заканчивается розеткой, потребуется адаптер для согласования;
• Лабораторные измерения. При работе с измерительными приборами часто соединяют модули с несовпадающими типами коннекторов.

Для снижения потерь рекомендуется использовать комплектующие с изначально совместимыми коннекторами. Однако, если уже приобретено несовместимое оборудование, переходник становится незаменимой деталью!

Конфигурация и параметры переходника

S-311 построен на базе двух штекеров SMA-male, установленных на общий металлический корпус. Центральные контакты покрыты золотом — это предотвращает окисление и сохраняет низкое сопротивление даже после многократных подключений. Корпус адаптера также имеет покрытие для защиты от коррозии.

• Волновое сопротивление 50 Ом. Стандартный импеданс для антенных систем сотовой связи, WiFi-оборудования и радиочастотных приборов. Совместимость по сопротивлению обеспечивает согласование, необходимое для работы с минимальным уровнем КСВн и потерь;
• Частотный диапазон до 18 ГГц. Штекеры SMA поддерживают сигнал любых стандартов от 2G до 5G и WiFi. Также адаптер часто используется с оборудованием класса IoT и M2M в системах автоматики, контроля и радиоуправления;
• Прямая конструкция и малый вес. Конструктив без угловых переходов минимизирует длину соединения и снижает потери сигнала. А вес 7 г не создает нагрузку на разъемы устройства.

Чтобы купить адаптер, оформите заказ через корзину. Подробности по оплате и доставке размещены в тематических разделах. Не уверены, какой именно переходник вам нужен? Позвоните 8-800-3333-965 — поможем разобраться с типами разъемов и подобрать правильный адаптер!
