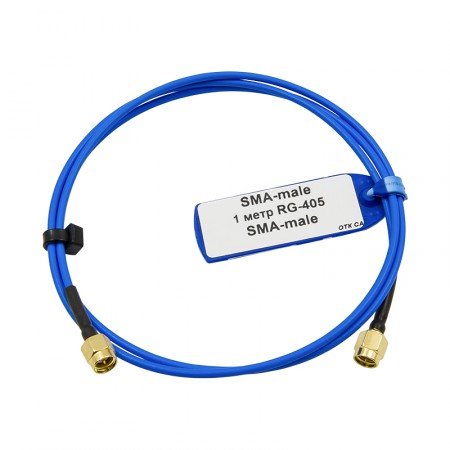

Метровый радиокабель с напаянными разъемами SMA-male. Этот джампер используется для коммутации радиомодулей и антенн. Благодаря применению специальной марки кабеля RG-405, он минимально подвержен наружным помехам, а также устойчив ко многим агрессивным средам. Такая кабельная сборка подходит для использования в сложных радиочастотных условиях, когда нужен гибкий и защищенный соединительный ВЧ-провод.
В чем особенность кабельных джамперов на базе RG-405?
Полужесткая кабельная серия RG-405 отличается от более привычных «коаксиалов» более высоким уровнем помехоустойчивости и защитой от опасных веществ. При этом толщина провода — всего 2,7 мм, что обеспечивает высокую гибкость провода и допускает прокладку даже в сложных для доступа местах. Высокая производительность и защищенность кабеля обеспечена особыми материалами в его составе:
- Центральный проводник — медь с серебром. Медная проволока покрыта тонким слоем серебра, по которому передается высокочастотный сигнал. Сама медь обеспечивает нужную гибкость и устойчивость к изломам. Таким образом, кабель RG-405 показывает высокую эффективность (низкие потери);
- Более надежное экранирование — оплетка с оловом. Экран является сплошным, что относит кабель к серии полужестких. Защита от помех и прочих воздействий ЭМИ обеспечена оплеткой, которая дополнительно покрыта оловом. В результате кабель более надежно отводит помехи и шумы, которые могут возникать при его прокладке вблизи других проводов и электрических приборов;
- Верхний слой из инертного материала. Оболочка кабеля — это FEP синего цвета. Фторэтиленпропилен известен своими инертными характеристиками и устойчивостью к экстремальным температурам. Таким образом, кабельная сборка «не боится» многих агрессивных веществ, а рабочий диапазон ее температур находится в промежутке от -55°C до +155°C.
Полная маркировка кабеля — CF-086-50-FEP. Заявленный рабочий диапазон частот охватывает 20000 МГц, однако на высоких частотах кабель демонстрирует повышенные потери. Например, если на частоте 3000 МГц затухание на проводе составит около 1,35 дБ, то при максимальной частоте 20 ГГц — уже 3,6 дБ. Учитывая малую длину сборки, во многих случаях эти потери можно не учитывать. Однако, если кабель планируется использовать для передачи частот, близких к максимальным, мы рекомендуем включить затухание на проводе в общие расчеты радиосистемы.
Коннекторы SMA-типа для радиоприборов
Кабель снабжен разъемами SMA-папа (вилка со штыревым контактом и резьбой внутри). Коннекторы этой серии распространены среди производителей носимого радиооборудования, а также небольших корпусных приборов. Преимущество этих соединителей в их компактности, ведь их использование экономит пространство на боксах и платах устройств.
Эту кабельную сборку можно использовать в разных областях, включая:
- Оборудование приема и усиления мобильной связи. Проводом соединяются антенны и приемники (модемы) в составе терминалов, маршрутизаторов, телефонов, шлюзов или автоматических систем. Провод поддерживает любые поколения связи от 2G до 5G;
- Авиационное строение и даже космические аппараты;
- Системы РЛС, РЭБ и другие радарные установки;
- Оборудование для измерения сигнала в лабораторных или полевых условиях;
- Прочие беспроводные системы (сети WiFi, стационарные рации, оборудование диапазонов 433/868 МГц и пр.).

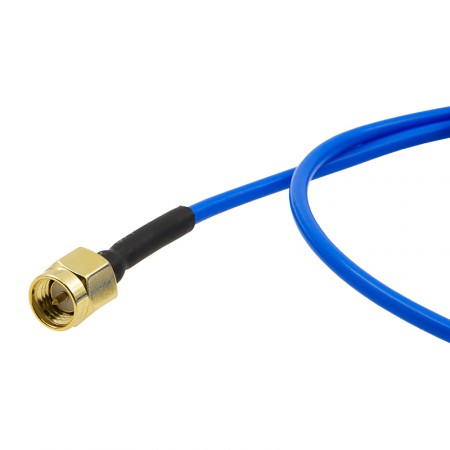

Кабельная сборка RG-405 производится с использованием разъемов SMA-male под пайку. Коннекторы крепятся на провод при помощи паяльного инструмента: производится пайка центрального контакта и корпуса. Сверху пайки размещается термоусадка для защиты от воды и пыли.
Мы всегда удостоверяемся в работоспособности наших изделий! Сборки проходят контроль качества и проверяются на исправность центральной жилы, отсутствие замыкания проводника/оплетки, прочности пайки. Только проверенные экземпляры передаются нашим заказчикам.
Чтобы купить кабель RG-405 с разъемами SMA длиною 1 метр, нажмите «В корзину». Перейдите в список отложенных товаров и сформируйте заказ. После оформления заказа дождитесь звонка нашего менеджера! Задать вопросы о нашем радиооборудовании перед покупкой всегда можно нашим экспертам по номеру 8-800-3333-965!
Характеристики | |
Разъем (сторона 1) | SMA-male |
Разъем (сторона 2) | SMA-male |
Длина | 1 м |
Марка кабеля | RG-405 (CF-086-50) |
Центральный проводник (материал) | посеребренная медь (SC) |
Центральный проводник (диаметр) | 0,51 мм |
Изоляция (материал) | политетрафторэтилен (ПТФЭ) |
Изоляция (диаметр) | 1,68 мм |
Экран | проволочная медная оплетка, покрытая оловом |
Диаметр экрана | 2,20 мм |
Рабочая частота | 0–20 ГГц |
Волновое сопротивление | 50 Ом |
Погонная емкость | 95,1 пФ/м |
Скорость распространения | 70% |
Испытательное напряжение | 3000В |
Рабочее напряжение | 1500В |
Затухание (на 100 м) |
500 МГц: 49 дБ 1000 МГц: 67 дБ 3000 МГц: 135 дБ 5000 МГц: 164 дБ 10000 МГц: 246 дБ 20000 МГц: 360 дБ |
Минимальный радиус изгиба (однократный) | 4 мм |
Минимальный радиус изгиба (многократный) | 25 мм |
Рабочая температура | от -55°C до +155°C |
