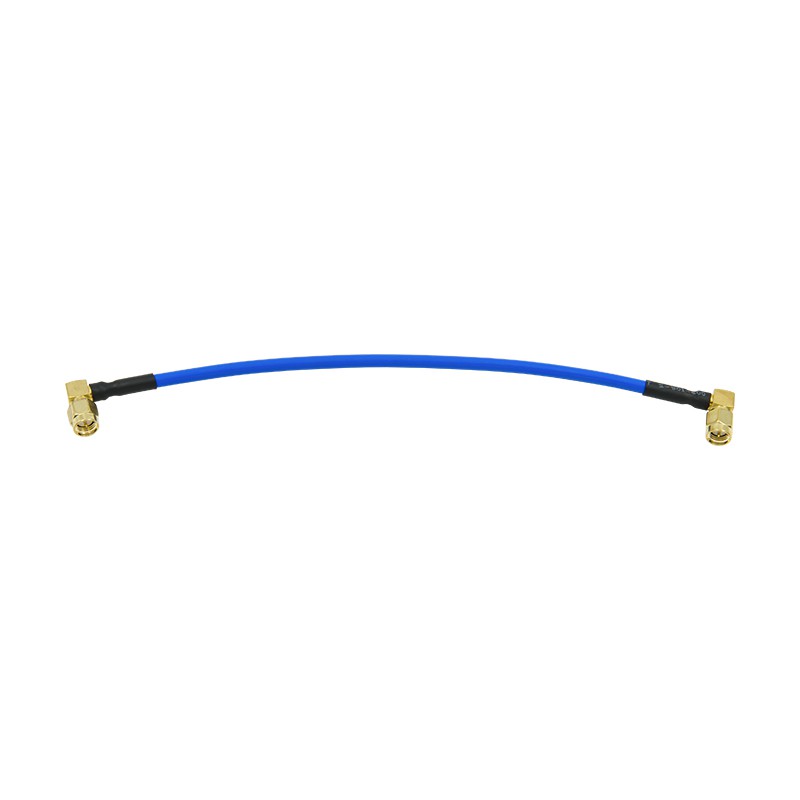

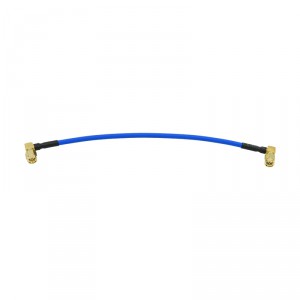

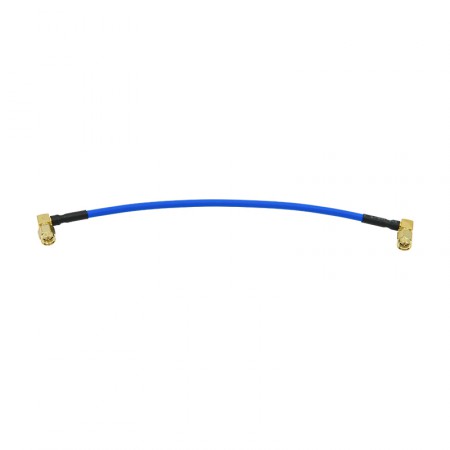

Кабельная сборка SMA-male угловой - 20 сантиметров RG-402 - SMA-male угловой

Цена: 900 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3998

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабель RG-402 для коротких коммутаций с угловыми разъемами SMA-male. Этот вид кабельных сборок используется как перемычка для соединения внутренних модулей оборудования или быстрого подключения измерительных приборов. Применение качественного кабеля с ФЭП-оболочкой позволяет использовать этот джампер при широком спектре температур и при риске воздействия химически агрессивной среды.

Кабельные сборки RG-402: низкие потери и химическая инертность

Провод RG-402 имеет полужесткую структуру со сплошным экраном из пропаянной оплетки. Наружный диаметр — около 4,1 мм. Этот вид кабелей используется в системах, где важно минимизировать влияние наружных помех, обеспечить высокую производительность, сохранить гибкость и защититься от возможных воздействий окружающей среды.

  • Марка RG-402 имеет более жесткую структуру, чем обычные радиокабели схожего диаметра (такие как RG-58). Жесткость обеспечена особым сплошным экраном, который надежно защищает линию передачи от электромагнитных помех. Кабель рекомендован к использованию в условиях, когда необходимо обеспечить дополнительную защиту от сторонних источников сигнала;
  • Наружная ФЭП-оболочка синего цвета выдерживает температуры от -55°C до +155°C. Материал отличается превосходной химической стойкостью, что позволяет его использовать в условиях, когда прочие материалы быстро деградируют;
  • Низкий коэффициент затухания достигается качественным посеребренным проводником и унифицированным сопротивлением 50 Ом. Кабель поддерживает передачу сигнала до 34 ГГц, но чаще всего используется в системах мобильной связи (GSM, 3G, LTE) и прочих стандартов радиовещания.

Эта кабельная сборка имеет длину 20 см, что делает ее похожей на обычный пигтейл. Чаще всего она применяется для коммутации компонентов внутри герметичных боксов и корпусов, а также для соединений измерительных приборов.

Угловые коннекторы SMA: для подключения труднодоступных устройств

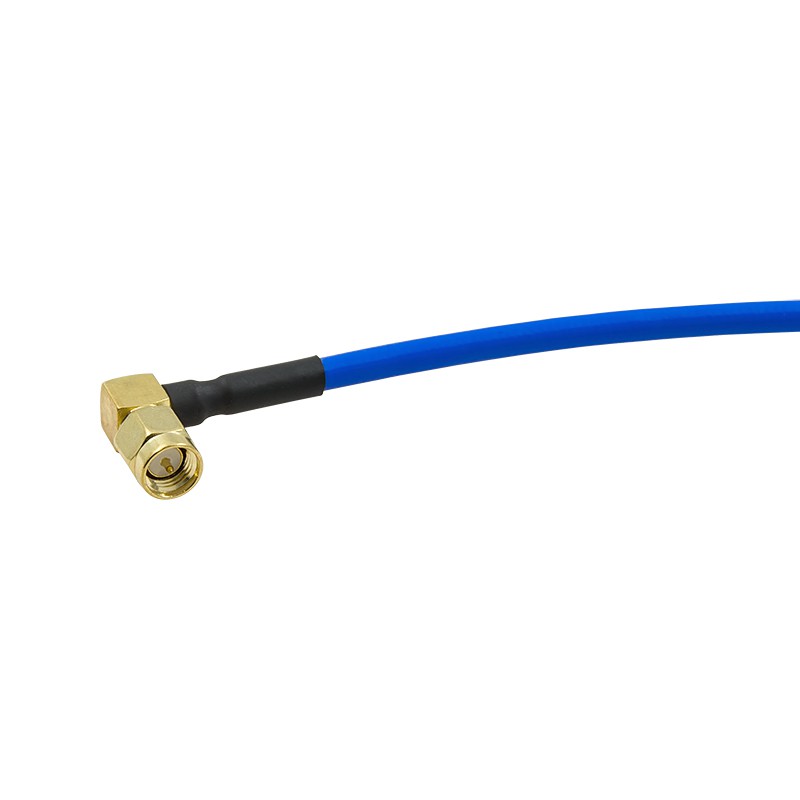

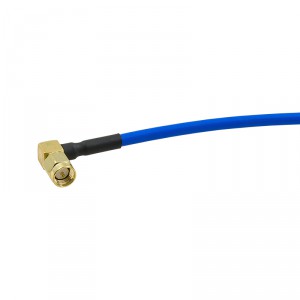

На концах 20-сантиметрового провода установлены коннекторы SMA-male (вилки) в угловом исполнении. Разъем располагается под углом 90° к кабелю, что позволяет выполнять соединение в местах, куда сложно «добраться» обычным коннекторами прямого конструктива.

Разъемы SMA, как и кабель, имеют импеданс 50 Ом и применяются для коммутации радиочастотных приборов. SMA-розетки часто устанавливаются на LTE-роутерах, модемах, GSM-совместимых шлюзах и телефонных аппаратах. Кроме того, они являются стандартными соединителями для оборудования, работающего в безлицензионных диапазонах, таких как LPD433 или ISM (868 МГц).

Наши кабельные сборки проходят обязательное тестирование перед передачей в продажу. Разъемы прочно зафиксированы на кабеле, и их можно многократно подключать и отключать от устройств. Изделие подходит как для разового стационарного монтажа, так и в качестве аксессуара в лабораторных стендах или при пусконаладке «в поле».

Чтобы купить кабельную сборку RG-402 длиной 20 см, нажмите «В корзину». Если вам требуется индивидуальная консультация или подготовка персонального проекта усиления связи — позвоните по телефону 8-800-3333-965, и наши инженеры примут заказ!

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-male
Длина 20 см
Марка кабеля RG-402 (CF-141-50-FEP)
Центральный проводник (материал) посеребренная медь (SC)
Центральный проводник (диаметр) 0,91 мм
Изоляция (материал) политетрафторэтилен (ПТФЭ)
Изоляция (диаметр) 2,98 мм
Экран проволочная медная оплетка, покрытая оловом
Диаметр экрана 3,58 мм
Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
Внешняя оболочка (диаметр) 4,10 мм
Цвет синий
Рабочая частота 0–34 ГГц
Волновое сопротивление 50 Ом
Погонная емкость 95,1 пФ/м
Скорость распространения 70%
Испытательное напряжение 5000В
Рабочее напряжение 1900В
Затухание (на 100 м) 500 МГц: 26 дБ
1000 МГц: 39 дБ
3000 МГц: 84 дБ
5000 МГц: 92 дБ
10000 МГц: 138 дБ
20000 МГц: 210 дБ
Минимальный радиус изгиба (однократный) 8 мм
Минимальный радиус изгиба (многократный) 40 мм
Рабочая температура от -55°C до +155°C
