Кабельная сборка N-male - 10 метров RG-402 - SMA-male

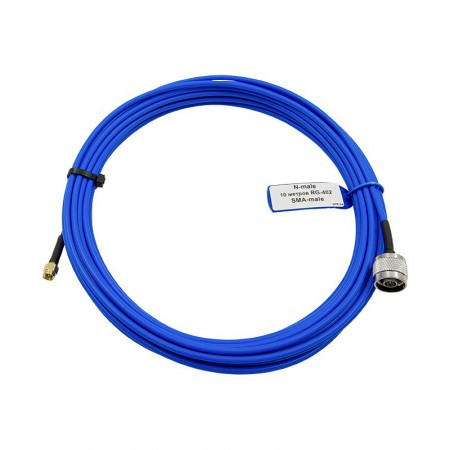

Полужесткий кабель RG-402 с установленными разъемами N-male и SMA-male применяется для соединения антенн и приемников в наиболее ответственных и чувствительных сферах, включая авиационную и аэрокосмическую отрасли. Провод имеет внешнюю оболочку FEP, которая нечувствительна ко многим агрессивным веществам. Центральная жила из меди с серебряным покрытием и сплошной экран обеспечивают передачу сигнала с минимальными потерями и высокую устойчивость к наружным воздействиям. Длина кабеля — 10 м.

Когда применяются полужесткие кабельные сборки RG-402?

Серия RG-402 является специализированным кабелем для передачи радиосигнала в условиях «зашумленного» эфира, повышенных температур или риска контакта с химическими веществами. Универсальность и защищенность кабеля позволяют его применять в областях, где на первый план выходит отказоустойчивость и надежность: в составе военного, авиационного и промышленного оборудования.

В отличие от более распространенных марок, таких как RG-58, серия RG-402 имеет более жесткую конструкцию, а в ее составе используются более качественные материалы:

• Жила из меди с серебряным напылением. Благодаря скин-эффекту, согласно которому РЧ-сигнал передается лишь по поверхностному слою проводника, RG-402 обходит конкурентов по качеству передачи. В свою очередь, медная сердцевина делает провод устойчивым к сгибаниям;
• Особая проволочная оплетка с покрытием оловом. Экран представляет собой оплетку, которая буквально «залита» слоем олова. Благодаря этому создается сплошной слой защиты, которые гарантирует устойчивость линии передачи к посторонним источникам ЭМИ. Кабель можно спокойно прокладывать рядом с работающим оборудованием или другими кабельными линиями;
• Инертная оболочка FEP. Наружный слой из фторэтиленпропилена обладает устойчивостью к агрессивным веществам, включая многие виды топлива, масел и химических реагентов. Диаметр провода по оболочке — 4,1 мм. Материал FEP не трескается на морозе и не плавится на солнце, сохраняя свои эксплуатационные характеристики при температуре от -55°C до +155°C.

Полная маркировка кабеля — CF-141-50-FEP. Такие соединительные провода применяются для передачи сигнала частотой до 34 ГГц, однако мы всегда рекомендуем учитывать возможные потери. На отрезке 10 метров при частоте 1000 МГц потери составят около 3,9 дБ, но на частоте 10 ГГц уже достигнут 13,8 дБ. Обязательно учитывайте вносимое затухание при проектировании системы радиосвязи!

Соединители-вилки N/SMA для устройств 50 Ом

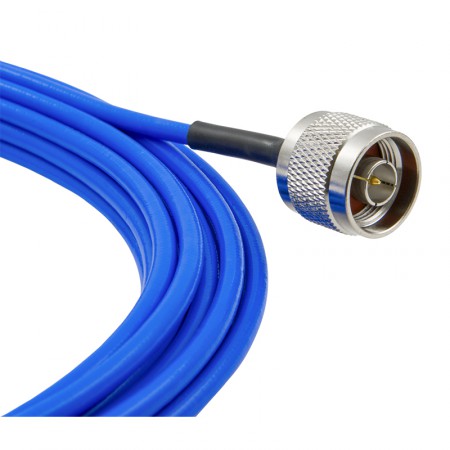

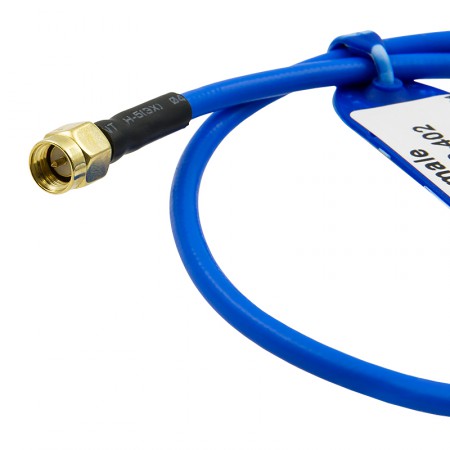

Кабельная сборка имеет установленные коннекторы N-вилка и SMA-вилка (с центральным пином и внутренней резьбой). Эти две серии коннекторов являются типичными для радиооборудования и используются производителями антенн, усилителей, измерительных приборов и прочих радиоустройств.

Вот лишь несколько примеров, для чего может использоваться эта кабельная сборка:

• Подключение уличной антенны GSM/3G/LTE к приемнику сотового сигнала: модему, маршрутизатору, терминалу, системе автоматики и т. п. Часто антенны подключаются для усиленного приема сигнала в зонах недостаточного покрытия;
• Выполнение коммутаций в бортовом авиационном оборудовании;
• Передача сигнала между компонентами радаров и средств РЭБ;
• Коммутация элементов измерительных стендов (анализаторы, генераторы, антенны);
• Любые другие РЧ-применения при согласовании по сопротивлению и типу коннекторов.

Для кабельных сборок мы используем исключительно качественные напаиваемые коннекторы N-115-141 и S-115-141. В процессе установки и центральный пин, и корпус фиксируются паяльным инструментом. После фиксации коннекторов поверх «стыка» корпуса и кабеля устанавливается термоусадка для защиты от влаги и пыли.

Кабельные сборки на базе RG-402 проходят многоэтапное тестирование, которое включает проверку центрального проводника, коннекторов и радиочастотных характеристик. Только после тщательной проверки изделие передается в продажу!

Оформить заказ на кабельную сборку RG-402 длиною 10 метров можно прямо сейчас онлайн. В разделе каталога мы разместили для вас другие кабельные сборки, которые используются в различных радиосистемах. Если вам нужно необычное сочетание кабеля и коннекторов, используйте нашу страницу-конструктор. Задать вопрос или заказать систему усиления связи можно у наших экспертом по телефону 8-800-3333-965!
