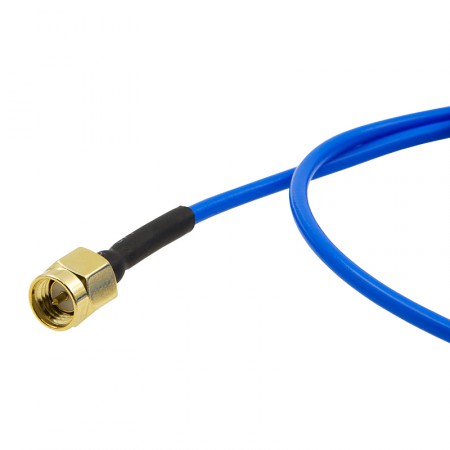

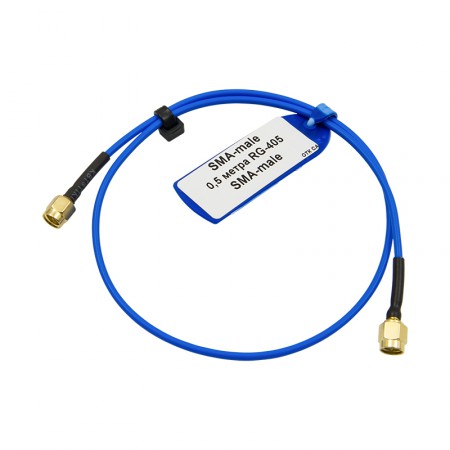

Кабельная сборка SMA-male - 0,5 метра RG-405 - SMA-male

Короткий кабель-джампер для соединения модулей радиочастотных систем с разъемами SMA-серии. На концах радиопровода длиною 50 см установлены идентичные коннекторы SMA-male. Кабельная сборка RG-405 применяется для внутренних коммуникаций в устройствах и соединения близлежащих устройств при наличии особых требований к качеству передачи и защите линии связи.

Почему выбирают кабельные сборки RG-405?

RG-405 относится к полужестким кабелям профессионального применения с наружным диаметром около 2,7 мм. Эта серия соединительных проводов активно применяется в системах, где важна высокая эффективность и изоляция кабельной линии от внешних источников электромагнитного излучения и химических воздействий. Это достигается использованием следующих материалов:

• Проволока из посеребренной меди в качестве проводника. Серебряный слой поверх меди служит для улучшения электрических и радиочастотных характеристик кабельной линии. Медная сердцевина при этом сохраняет необходимую гибкость для прокладки в труднодоступных местах;
• Наружный проводник (экран) из пропаянной оплетки. Основное отличие RG-405 от аналогов других серий — полужесткая конструкция со сплошным экраном (покрытие 100%). Экран представляет собой оплетку с оловянным слоем, который заполняет пустоты. Такая защита повышает жесткость кабеля, но в то же время более надежно изолирует его от соседних проводов и работающего активного оборудования;
• Защитная оболочка с инертными свойствами. Материал верхнего слоя — синий ФЭП, обладающий устойчивостью ко многим опасным химвеществам. Также этот материал устойчив к высоким и низким температурам, что существенно расширяет рабочий диапазон кабельной сборки (от -55°C до +155°C).

Джампер произведен из кабеля с маркировкой CF-086-50-FEP. Рабочий диапазон этого провода составляет от 0 до 20 ГГц, поэтому он может использоваться практически в любых радиосистемах, включая наиболее важные области авиастроения и космической техники. Учитывая малую длину кабеля (всего 50 см), в большинстве случаев вносимыми потерями можно пренебречь.

Разъемы SMA: использование с радиоустройствами

Кабельная сборка оснащена одинаковыми разъемами SMA-male с двух сторон. Разъемы имеют резьбовой тип соединения и сопротивление 50 Ом. Кабель обычно используется для коммутации компонентов внутри одного корпуса, подключения антенн или соединения оборудования, находящегося в непосредственной близости.

Типичное применение включает такие области:

• Системы сотовой связи и мобильного интернета. Кабелем можно подключить совместимую антенну к сотовому модулю в составе модема, роутера, терминала, телефонного аппарата, шлюза, системы автоматики или самообслуживания. Поддерживаются поколения связи GSM, UMTS, LTE или 5G;
• Авиационная промышленность и машиностроении;
• Радиолокационные станции (радары);
• Лабораторные стенды и производства ВЧ-техники;
• Прочие применения (WiFi, радиостанции, оборудование ISM-диапазонов).

На сборку установлены коннекторы S-115-085 напаиваемого вида. Разъемы монтируются вручную с использованием паяльной станции. Пайка обеспечивает надежный контакт пина и проводника, а также фиксирует корпус разъема на оплетке кабеля. При установке разъемов на RG-405 не используются обжимные инструменты и прижимные конструкции.

Мы уделяем особое внимание качеству производимой продукции, поэтому все кабельные сборки проходят тестирование в несколько этапов. Обязательно проверяется целостность проводника и проходимость сигнала. Инженеры также удостоверяются, что коннекторы установлены по всем правилам и прочно удерживаются на кабеле. Только после прохождения тестов кабельная сборка направляется заказчикам и покупателям.

Чтобы купить кабельный адаптер RG-405 с разъемами SMA-male, положите товар в корзину и оформите заказ. Наш менеджер обязательно перезвонит, чтобы подтвердить товар и обговорить условия доставки. Мы доставляем товары по всей России! Задать вопрос об усилении связи нашим радиоэкспертам можно по телефону 8-800-3333-965!
