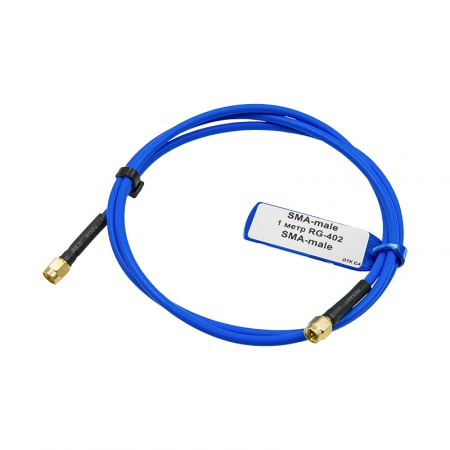

Кабельная сборка SMA-male - 1 метр RG-402 - SMA-male

Метровый отрезок радиокабеля RG-402 с одинаковыми коннекторами SMA-male. Эта кабельная сборка подходит для соединения устройств на небольшом расстоянии в нестандартных условиях и при повышенных требованиях к стабильности лини связи. Благодаря жиле с серебряным покрытием и сплошному полужесткому экрану, кабель имеет низкие потери. Оболочка ФЭП дополнительно защищает передающие элементы от внешней среды.

Коаксиальный кабель RG-402 для соединения на дистанции 1 метра

Кабельная серия RG-402 классифицируется как полужесткая благодаря улучшенному сплошному экрану. Официальная маркировка производителя — CF-141-50-FEP. Провод применяется в ответственных сферах, когда нужно быть уверенным в устойчивости и стабильности кабельной линии. Высокая стоимость кабеля объясняется качественными материалами, которые используются в его составе.

По сравнению с аналогичным решением марки RG-58, кабель RG-402 имеет более надежные и отказоустойчивые элементы:

• Проводник с серебренной плакировкой. Центральная жила из меди покрыта тонким слоем серебра для лучшей передачи высокочастотного сигнала. Поскольку ВЧ-сигнал проходит в основном по внешнему слою кабеля, серебро обеспечивает лучшие характеристики в сравнении со сплошной медью;
• Плетеный экран с оловянным покрытием. Привычная проволочная оплетка дополнена слоем олова, которое улучшает защитные свойства экрана. В результате кабель получается более жестким, но лучше экранирует линию передачи от возможных внешних помех. Это позволяет прокладывать RG-402 рядом с другими ВЧ-кабелями, не опасаясь их негативного воздействия;
• Оболочка ФЭП с инертными свойствами. Верхний защитный слой выполнен из инертного материала, который не вступает в реакцию со многими агрессивными химическими веществами. Также оболочка имеет большой температурный диапазон и сохраняет свои свойства даже при экстремальных значениях (от -55°C до +155°C).

Соединители длиною 1 метр практически не вносят в сигнал нежелательного затухания. Тем не менее, в наиболее требовательных системах, может потребоваться учесть любые потери. Затухание кабеля на частоте 1000 МГц составит около 0,39 дБ, а на частоте 10000 МГц — 1,38 дБ. Потери на разъемах принято приравнивать к 1 дБ с каждой стороны.

SMA-соединители для радиотехники

На обоих концах провода размещены схожие разъемы SMA-male (вилка с внутренней резьбой и центральным контактом-иглой). Эти коннекторы имеют маленький корпус и обычно используются с портативной радиотехникой и системами, где важна экономия пространства на платах и корпусах приборов.

При помощи кабельной сборки можно соединить модули радиосистем:

• Сотовой связи и мобильного интернета (корпусные модемы, LTE-роутеры, телефоны и шлюзы GSM, устройства автоматики с сотовым подключением и управлением и т. п.);
• Компоненты авиационных и авиакосмических систем;
• Радары, локаторы и инструменты РЭБ;
• Устройства радиоэлектронной разведки и исследования;
• Любые другие приборы, работающие с высокочастотным сигналом.

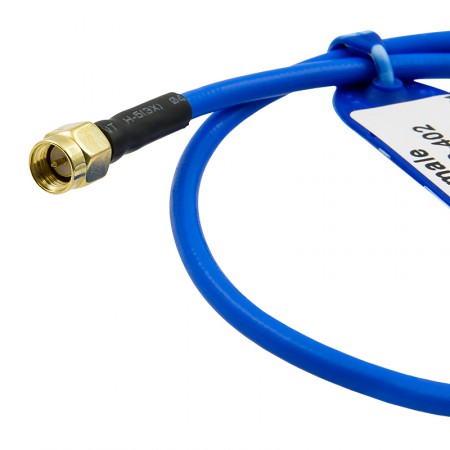

Провод производится с использованием коннекторов S-115-141 (напаиваемый тип). Эти разъемы удерживаются на кабеле исключительно за счет пайки, не подвергаются обжиму и не имеют разборных (прижимных) компонентов. Разъем на кабеле дополнен фрагментом термоусадки, который защищает место пайки от влаги и других воздействий.

Чтобы гарантировать исправность изделий, мы проводим тщательное тестирование каждого экземпляра. В ходе испытаний проверяется передача сигнала по кабелю, механическая устойчивость коннекторов и стабильность показателей. Только после того, как изделие одобрено отделом контроля качества, оно передается покупателю.

Кабельные сборки могут быть разной длины, сочетания разъемов и марок кабеля. Найти все доступные вариант можно в разделе каталога. Редкие и необычные сочетания делаются под заказ через форму-конструктор. Чтобы купить эту позицию, нажмите «В корзину» и оформите покупку онлайн. Получить консультацию по технологиям усиления связи можно по номеру телефона 8-800-3333-965!
