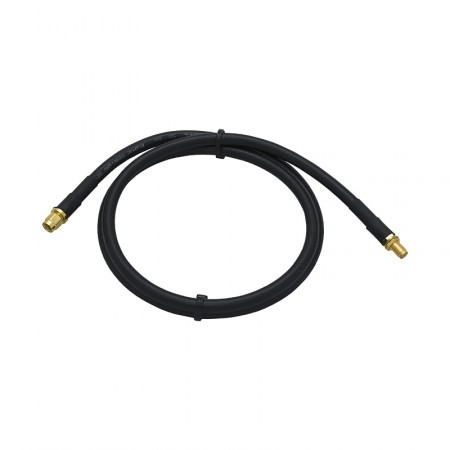

Кабельная сборка SMA-male - 1 метр 5D-FB - SMA-female

Цена: 750 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3290

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Короткий джампер-кабель для радиооборудования с ВЧ-разъемами SMA разного типа (вилка с одной стороны и розетка с другой). Эта однометровая сборка выполнена на базе провода с низкими потерями 5D-FB и обычно используется для подключения антенн, измерительных приборов или удлинения готовой линии связи.

Соединение устройств SMA «папа» и «мама»

Особенность этой кабельной сборки заключается в использовании коннекторов SMA разного «пола». На одном конце кабеля напаян коннектор «папа» (male), а на обратном — «мама» (female). Комбинация разнотипных коннекторов позволяет нарастить другой кабель или разместить подключаемую антенну на небольшом расстоянии от основного прибора. Такой подход используется, например, чтобы разместить точку приема за пределами экранированного пространства, например, металлического корпуса или серверного шкафа.

Коннекторы серии SMA широко распространены и устанавливаются производителями радиооборудования на антеннах, усилителях связи, LTE-роутерах, шлюзах и оборудовании для измерении сигнала. Эти разъемы получили популярность, поскольку являются компактными, легко размещаются в тесном пространстве корпусов и совместимы со многими марками коаксиального кабеля. За счет использования резьбового сопряжения, SMA-коннекторы сохраняют стабильный контакт в условиях сильной тряски (например, при движении автомобиля).

Вот некоторые типы устройств, в которых используются соединители типа SMA:

  • Роутеры со слотом SIM (со встроенным модемом);
  • Модемы и сотовые терминалы промышленного назначения;
  • Стационарные устройства GSM-телефонии (шлюзы, телефонные аппараты);
  • Устройства навигации GPS/ГЛОНАСС, имеющие наружный антенный разъем;
  • Приборы для оценки мощности сигнала (анализаторы, измерители);
  • Магнитные антенны сотовой связи, облучатели параболических антенн и др.

При выборе кабельной сборки обязательно учитывайте коннекторы на ваших устройствах! Эта кабельная сборка предназначена для соединения устройств с коннекторами разного типа (штекер и гнездо).

Из чего состоит кабельная сборка?

Для производства используется надежный коаксиальный кабель 5D-FB, который имеет наружный диаметр 7,5 мм. Эта марка используется для передачи ВЧ-сигнала с малым затуханием. Коэффициент затухания кабеля настолько мал, что на расстоянии 1 метра в большинстве случаев этими потерями можно пренебречь.

Структура кабеля включает центральный проводник, изоляцию, экран и оболочку. Центральная жила выполнена из омедненного алюминия (CCA) и имеет диаметр 1,8 мм. Слой вспененного полиэтилена служит для правильного расположения элементов по одной оси, а также обеспечивает единообразное сопротивление 50 Ом. Двойной экранирующий слой из фольги и оплетки создает защиту от внешних помех и излучений, а наружная оболочка ограничивает доступ влаги и пыли к передающей среде. Допускается использование внутри и снаружи зданий при соблюдении режима температуры от -40°C до +75°C.

В процессе производства кабельной сборки мы используем обжимные разъемы S-111/5D и S-211/5D. Коннекторы закрепляются за счет сдавливания металлической втулки, которая охватывает основание разъема и часть кабеля. Такие соединители наиболее долговечны и рассчитаны на множество циклов подключения. После обжима каждая кабельная сборка проходит тестирование, которое подтверждает ее исправную работу.

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-female
Длина 1 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
