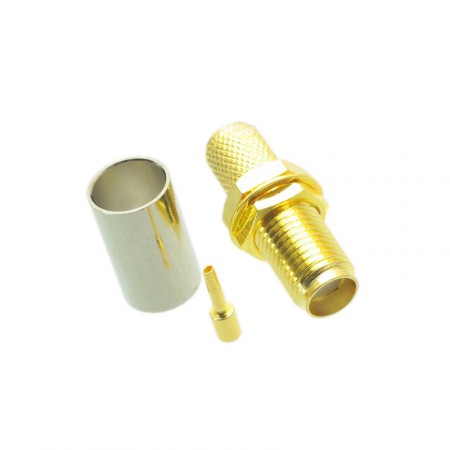

Разъём S-211/5D (SMA-female, обжимной, на кабель 5D)

Обжимная розетка SMA для коаксиалов серии 5D-FB. Разъем фиксируется на проводе кримперным инструментом, а центральный пин — пайкой.  Кабельные розетки широко используются при изготовлении удлинителей и антенных выводов, а также могут применяться для подключения ВЧ-оборудования с ответными вилками.

Обозначение S-211/5D полностью описывает конструкцию:

• S — серия SMA;
• 2 — female, розетка, «мама»;
• 1 — прямой конструктив;
• 1 — крепление оплетки методом обжима;
• 5D — название кабельной группы.

Основные параметры разъема

Корпус коннектора металлический, центральный контакт — позолоченная игла, которая припаивается к жиле кабеля перед окончательной сборкой. Диэлектрик из тефлона обеспечивает стабильные характеристики в широком температурном диапазоне и постоянство импеданса.

• Волновое сопротивление — 50 Ом. Это стандартное значение для большинства радиочастотных устройств: антенн, кабелей, репитеров, роутеров и измерительного оборудования. Согласование по сопротивлению минимизирует отражения сигнала в тракте, что особенно важно при работе с передатчиками и чувствительными приемниками;
• Диапазон рабочих частот — от 0 до 18 ГГц. Этого достаточно для передачи сигналов во всех современных стандартах мобильной связи (включая многие бэнды 5G), WiFi, GPS, спутникового вещания и радиорелейных систем;
• Установка на кабель ⌀7,5 мм. Разъем рассчитан на коаксиалы серии 5D‑FB. Эти кабели имеют меньшее погонное затухание, чем тонкие RG‑58, поэтому их чаще используют в системах усиления сотовой связи для трасс длиной 5–10 м. Геометрия обжимной гильзы и хвостовой части подогнана именно под серию 5D, поэтому использовать коннектор с кабелями другого сечения не рекомендуется — соединение получится ненадежным.

Монтаж выполняется обжимным методом: гильза надевается поверх оплетки на хвостовую часть разъема и деформируется кримперными клещами с подходящей матрицей. Помимо кримпера, понадобятся паяльный инструмент и припой для центрального контакта. Подробнее про установку коннектора можно узнать в инструкции. Готовую сборку рекомендуется проверить тестером: между пином и корпусом должен быть обрыв, между пинами обоих концов кабеля — контакт.

Если нет времени или инструмента для самостоятельной сборки, готовые удлинители с разъемами SMA доступны в разделе каталога.

Чтобы купить разъем S-211/5D, добавьте товар в корзину на сайте и выберите подходящий способ доставки. Если у вас есть вопросы по совместимости с конкретным кабелем или подбору инструмента для монтажа, позвоните инженерам по телефону 8-800-3333-965!

Разъем S-211 — инструкция по установке [PDF, ~319Kb]
