Кабельная сборка SMA-male - 5 метров RG-58 - SMA-male

Цена: 850 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3270

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

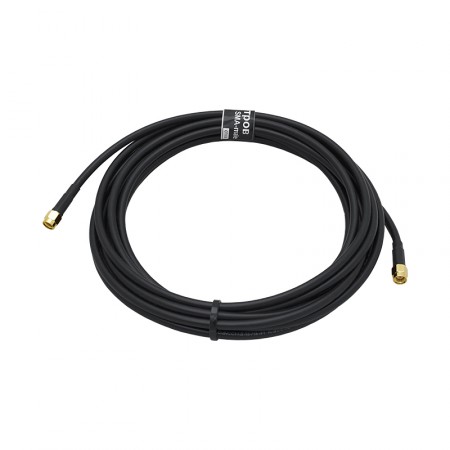

Радиокабель протяженностью 5 метров для соединения антенн и 4G-роутеров, сотовых терминалов, GSM-шлюзов и прочих мобильных устройств, для которых производитель предусмотрел антенные входы SMA-типа. На обеих сторонах кабельной сборки установлены одинаковые коннекторы SMA-male («папа»), а в качестве проводящей линии используется марка RG-58.

SMA-кабель для устройств сотовой связи

Производители сотового оборудования часто не предусматривают размещения своих устройств на нужном клиенту расстоянии. В тех случаях, когда в комплекте имеется соединительный шнур или пигтейл, может оказаться, что его длины недостаточно для запланированной коммутации. В таких случаях можно воспользоваться кабельной сборкой большей длины, которая имеет подходящие высокочастотные разъемы. Данный кабель длиною 5 метров оснащен коннекторами-вилками SMA (male).

Коннекторы семейства SMA стали популярны благодаря простоте подключения, долговечности и безотказности, которые сочетаются с компактностью. Коннекторы «мама» и «папа» соединяются при помощи резьбы, что обеспечивает надежный контакт и устойчивость к вибрациям. SMA-разъемы встречаются на сотовых приборах самого разного типа:

  • Модемы промышленного класса, используемые в системах автоматизации, межмашинного взаимодействия и IoT;
  • LTE-маршрутизаторы, оснащенные встроенным модемом и SIM-слотом;
  • Сотовые шлюзы и телефонные аппараты для звонков через сотовую сеть;
  • Репитеры-усилители сигнала (обычно компактные модели для автомобилей);
  • Навигационные и другие устройства, использующие GNSS-системы для определения координат;
  • Оборудование свободных частотных диапазонов, для которых не требуется получение лицензии;
  • Измерительные приборы, такие как спектр-анализаторы, трекинг-генераторы и пр.

Для работы перечисленных устройств к ним подключаются выносные антенны, а в ряде случаев такие устройства соединяются друг с другом. В некоторых случаях антенна просто «накручивается» на порт устройства или размещается в непосредственной с ним близости. Однако часто возникает необходимость разнести приборы на большое расстояние, и в этом случае применяются кабельные сборки — отрезки кабеля с установленными разъемами нужного типа.

Эта кабельная сборка построена на кабеле RG-58 с внешним диаметром 5,00 мм. Кабель RG-58 считается одним из наиболее универсальных «коаксиалов» с сопротивлением 50 Ом, который используется практическими с любыми типами ВЧ-устройств. Причина популярности кроется в его гибкости при сохранении приемлемых показателей затухания. Так, при частоте исходного сигнала 900 МГц потери в 5-метровом проводе находятся на уровне 1,8 дБ, а на частоте 2500 МГц — на уровне 3 дБ (без учета разъемов).

Провод имеет жилу из меди (Ø1,02 мм) и двойной внешний проводник (оплетка и фольга), который обеспечивает качественное экранирование. Оболочка из поливинилхлорида защищает проводящие элементы от воздействий извне, таких как влага, мелкодисперсные частицы и свет. Использование сборки разрешено при соблюдении температурного режима от -40°C до +70°C в помещении или на улице.

Изготовление кабельной сборки и процесс проверки

В процессе изготовления сборки используются разъемы обжимного типа (индекс S-111F). Крепление этих разъемов на проводе происходит за счет опрессовки металлической муфты, которая сжимается и фиксирует корпус коннектора. Установка обжимом — наиболее надежный метод монтажа разъемов, поскольку он гарантирует долговечность изделия и устойчивость к вибрациям. Для герметизации опрессованный участок кабеля закрывается термоусадкой.

Перед тем, как кабельная сборка поступает в продажу, проводится ее тестирование. Кабель проверяется на цельность жилы («прозвон»), отсутствие КЗ и правильность установки коннекторов. Только после того, как инженер убеждается в полной исправности сборки, она передается для продажи.

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-male
Длина 5 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
