Разъём S-111/5D (SMA-male, обжимной, на кабель 5D)

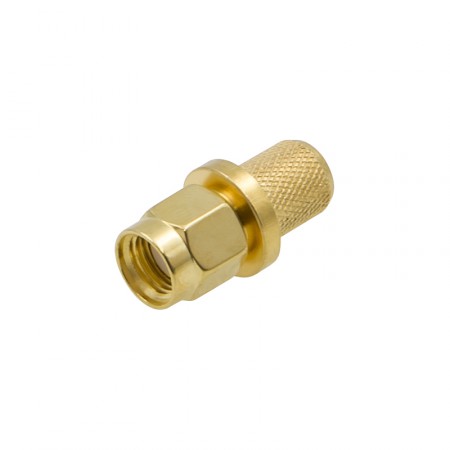

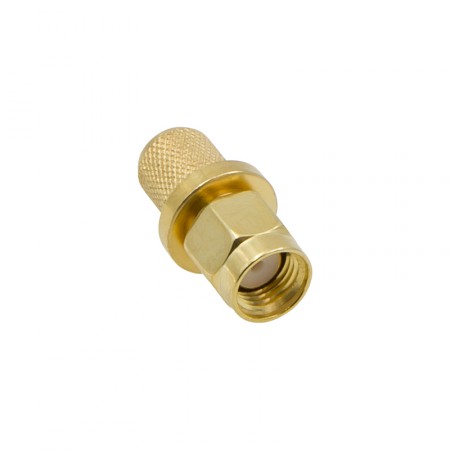

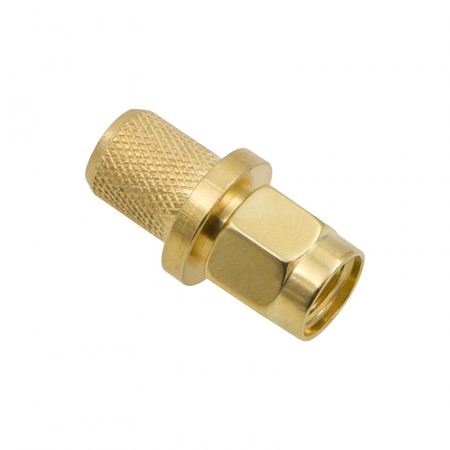

Коннектор SMA-male (вилка) для установки на коаксиальные кабели 50 Ом серии 5D-FB. Разъем монтируется обжимным методом при помощи клещей, а центральный пин (штырь) устанавливается пайкой. Соединители SMA применяются для передачи радиосигнала мобильных сетей и часто встречаются в LTE-роутерах, корпусных сотовых терминалах, GSM-шлюзах и других типах устройств беспроводной связи.

Разъем для установки обжимом: SMA-вилка для кабелей

S-111/5D является вилкой SMA-типа для монтажа на коаксиальный кабель Ø7,5 мм. Чаще всего эти разъемы устанавливаются на кабельные сборки, которыми соединяются активными радиоустройства с антеннами, измерительными приборами, генераторами или другими приемниками или источниками ВЧ-сигнала. Типовые коннекторы этой серии рассчитаны на передачу сигнала частотой до 18 ГГц и имеют стабильный импеданс 50 Ом.

Полное наименование разъема — Sub-Miniature version A (букв. субминиатюрная версия A) — указывает на относительно небольшие размеры соединителя по сравнению с предшествующими сериями.

Типовые примеры использования кабельных сборок с коннекторами SMA-male:

• Передача сигнала от антенн к усилителям GSM/3G/LTE/5G и обратно;
• Подключение наружных усиливающих антенн к LTE-роутерам, адаптерам для модемов Mini PCI-e и M.2, стационарным телефонам и шлюзам GSM-связи;
• Подключение антенн к устройствам свободных диапазонов, включая частоты 433 МГц, 868 МГц и частоты раций;
• Подсоединение источника к анализатору спектра, векторному анализатору или другому прибору для измерения мощности и характеристик сигнала;
• Коммутация оборудования с электронными аттенюаторами и другими видами аксессуаров для видоизменения или настройки сигнала;
• Прочие коммутации в радиотехнике.

Разъем SMA популярен благодаря малым размерам вилки и розетки, что позволяет заводить уличные кабели внутрь дома с минимальным отверстием в стене или оконной раме. Винтовой способ фиксации вилки и розетки обеспечивает надежный контакт, устойчивый к вибрациям, в том числе в транспортных средствах.

Коннектор S-111/5D совместим с кабелями коаксиальной конструкции марки 5D-FB. Этот наконечник можно использовать как с медным CU-кабелем, так и с омедненной версией CCA.

Как устанавливается разъем под обжим?

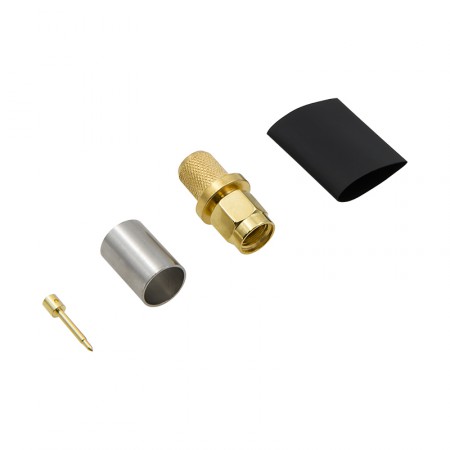

Обжимные коннекторы требуют использования инструмента для фиксации на кабеле — кримпера (клещей) с подходящей матрицей. С его помощью происходит равномерное сжатие металлической втулки, которая удерживает коннектор на конце провода. Центральный пин разъема — отдельно напаиваемая игла с позолоченным покрытием. Для герметизации зоны обжима применяется термоусадка, которая также выполняет и эстетическую функцию.

Название S-111/5D расшифровывается следующим образом:

• S — коннекторная серия SMA;
• 1 — вилка («папа» с внутренней резьбой и штыревым контактом);
• 1 — прямая конструкция;
• 1 — метод установки обжимом;
• 5D — совместимая серия кабелей Ø7,5 мм.

При отсутствии в наличии подходящего обжимного инструмента используйте разъем S-112/5D разборной (прижимной) конструкции.

Чтобы купить разъем SMA-male под обжим для кабеля 5D-FB, нажмите «В корзину». После добавления товара оформите заказ, заполнив простую форму на сайте. Задать вопрос о наших устройствах или заказать разработку индивидуальной системы усиления можно по телефону 8-800-3333-965 или через функцию обратного звонка!

Разъем S-111 — инструкция по установке [PDF, ~319Kb]
