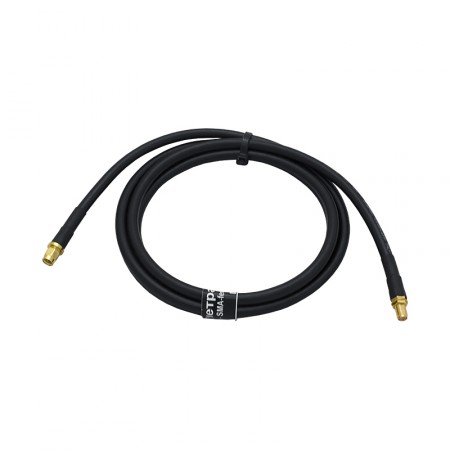

Кабельная сборка SMA-male - 2 метра 5D-FB - SMA-female

Цена: 860 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3291

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабель для подключения радиоустройств, оснащенный коннекторами SMA-серии («папа» на одном конце и «мама» на другом). Длина провода — 2 метра. Эта кабельная сборка, как правило, используется для соединения внешних антенн с сотовыми приборами, инструментами измерения мощности сигнала, а также просто для удлинения других кабелей.

Джампер для подключения SMA-устройств

Радиокабели для соединения устройств часто именуют джамперами, от английского термина jumper. Такие провода обеспечивают совместить оборудования по коннекторам и позволяют соединить разнотипное оборудование без пайки.

Серия ВЧ-соединителей SMA применяется производителями оборудования в качестве антенных входов на бытовых и промышленных приборах радиосвязи. Кабельная сборка с сочетанием коннекторов «мама» и «папа» позволяет разместить подключаемую антенну на нужном расстоянии от активного устройства, а также соединить разные устройства друг с другом для приема и передачи сигнала. Коннекторы SMA компактны, легко накручиваются и обеспечивают надежное сопряжение в условиях физических воздействий (вибрации).

Разъемы SMA-серии обыкновенно можно найти на таких устройствах, как:

  • Маршрутизаторы LTE (с лотком для установки SIM-карты);
  • Модемы, GSM-терминалы и промышленное оборудование со встроенными сотовыми модулями для подключения к мобильному интернету;
  • Приборы для телефонизации помещений (GSM-шлюзы, настольные GSM-телефоны);
  • Навигационные системы GNSS (GPS, ГЛОНАСС и другие);
  • Сотовые антенны для автомобилей и банкоматов, облучатели «параболиков».

Перед тем, как оформить заказ на кабельную сборку, узнайте, какие разъемы установлены на ваших приборах! На концах этого джампера установлены разъемы разного «пола», поэтому он используется для соединения приборов, которые также имеют разнотипные коннекторы.

Особенности производства и процедуры тестирования

В качестве среды для передачи радиосигнала используется коаксиальный провод 5D-FB. Этот кабель имеет толщину 7,5 мм и оказывает минимальное воздействие на передаваемый сигнал. На расстоянии 2 метров потери мощности практически не ощущаются, поэтому эта кабельная сборка подходит для большинства применений.

Как и другие коаксиальные кабели, 5D-FB состоит из нескольких элементов, которые обеспечивают передачу ВЧ-сигнала при соблюдении единого импеданса 50 Ом. В центре провода расположена проводящая жила (Ø1,8 мм, омедненный алюминий). Вокруг жилы расположен диэлектрик из вспененного полиэтилена. Защитный слой экранирования состоит из фольги и плотной оплетки. Наконец, с внешней средой взаимодействует защитная оболочка ПВХ, устойчивая к перепадам температуры от -40°C до +75°C. Эта кабельная сборка может использоваться на открытой местности без дополнительной герметизации.

Производство кабельной сборки проходит в несколько этапов и включает в себя:

  1. Зачистку и подготовку кабеля, напаивание центрального пина с каждой стороны;
  2. Установку корпусов разъемов обжимным методом (опрессовкой);
  3. Установку термоусадочной трубки с целью герметизации;
  4. Физическое тестирование на надежность разъемов и тестирование линии связи на работоспособность («прозвон»).

Только после прохождения всех этапов тестирования и проверки изделие поступает на склад для реализации. Таким образом, у нас отсутствует брак, а все изделия обеспечивают надежную передачу данных на протяжении многих лет!

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-female
Длина 2 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
