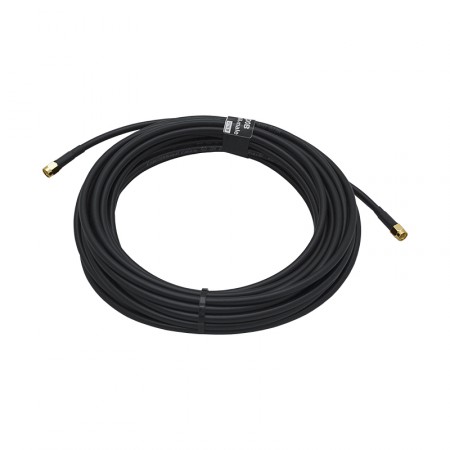

Кабельная сборка SMA-male - 10 метров RG-58 - SMA-male

Цена: 1 320 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3271

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

SMA-радиокабель для соединения радиоприборов с антеннами и друг с другом. При помощи этой 10-метровой кабельной сборки можно удлинить кабель антенны или пигтейл, соединить измерительное оборудование с усилителем или модемом, а также выполнить коммутацию прочих радиоустройств. С обеих сторон провода смонтированы коннекторы SMA-male (вилка), разновидность кабеля — RG-58 A/U.

Длинный кабель для устройств со SMA-разъемами

Кабель с двумя SMA-разъемами «папа» служит для соединения разнообразных радиоустройств (в том числе устройств сотовой связи) с антеннами и друг с другом. Такие кабели используются в системах усиления связи, на испытательных стендах, а также для удлинения заводских кабелей устройств.

Разъемы SMA (аббревиатура от SubMiniature version A), по сравнению с другими ВЧ-коннекторами общего назначения, являются очень компактными и легкими. При размещении на корпусе устройства они занимают мало места, а кабельные сборки с этими соединителями легко прокладывать в помещениях. Сегодня коннекторы SMA можно обнаружить на самых разных приборах, включая:

  • Абонентские устройства сотовой связи (модемы, LTE-роутеры, GSM-телефоны и шлюзы);
  • Усилители сигнала (репитеры). Предпочтение разъемам SMA отдается на компактных моделях, например, предназначенных для транспорта;
  • Оборудование, выполняющее подключение к системам глобального позиционирования для определения координат (GPS, ГЛОНАСС и др.);
  • Приборы прочих стандартов связи, использующие общедоступные частотные диапазоны (рации, оборудование диапазона 433 МГц, а также WiFi);
  • Приборы измерения мощности сигнала и исследования спектра, генераторы, детекторы мощности и проч.

Часто использование устройств радиосвязи подразумевает подключение внешних антенн, в ряде случаев приборы должны быть соединены друг с другом. Для выполнения подобных коммутаций используются кабельные сборки с разъемами SMA.

Предлагаемый кабель имеет длину 10 метров. Использованный провод RG-58 — это гибкий и удобный для монтажа «коаксиал», который имеет широкое применение в сфере радиооборудования. При умеренных потерях (затухании) он обладает превосходными эксплуатационными характеристиками. Для десятиметрового кабеля потери на GSM-частотах (900 МГц) составят порядка 3,65 дБ, для LTE-частоты (2500 МГц) — 6,1 дБ. При расчете затухания следует также учитывать возможные потери на разъемах (обычно до 1 дБ на сторону).

Провод RG-58 состоит из нескольких элементов: проводящей жилы (центрального проводника), диэлектрика, наружного проводника (экрана) и защитной оболочки. Все эти элементы расположены соосно, поэтому кабель называется коаксиальным (то есть co-axial). Жила диаметром 1,0 мм выполнена из чистой меди. Экран состоит из оплетки и сплошной фольги. Защитная оболочка диаметром 5,0 мм — ПВХ (стабильна к морозу, теплу, влаге и пыли). Кабельная сборка пригодна к эксплуатации при температуре -40°C до +70°C.

Наши методы производства и тестирования

Для производства кабельной сборки применяются разъемы SMA-male под обжим. Монтаж таких коннекторов состоит из припаивания центрального контакта к жиле и установки корпуса. Чтобы корпус был жестко зафиксирован на проводе, он фиксируется обжимным элементом — гильзой (муфтой). При деформации гильза сдавливает корпус и кабель, не позволяя наконечнику «выпасть» или «разболтаться». Завершающим этапом является установка термоусадки (небольшая трубка, которая под воздействием температуры сжимается и изолирует место «стыка» обжатой гильзы и кабеля).

После того, как монтаж разъема завершен, сборка отправляется на тест. Инженеры проверяют, что сигнал успешно проходит между разъемами, и удостоверяются, что корпус  разъема не оказался замкнут на жилу. Также разъемы проверяются на качество обжима. После выполнения всех требований ОТК, изделие направляется в продажу.

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-male
Длина 10 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,12 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Тип кабеля
RG-58 RG-58
Длина
10 м 10 м
Разъёмы
SMA-SMA SMA-SMA
Импенданс
50 Ом 50 Ом
