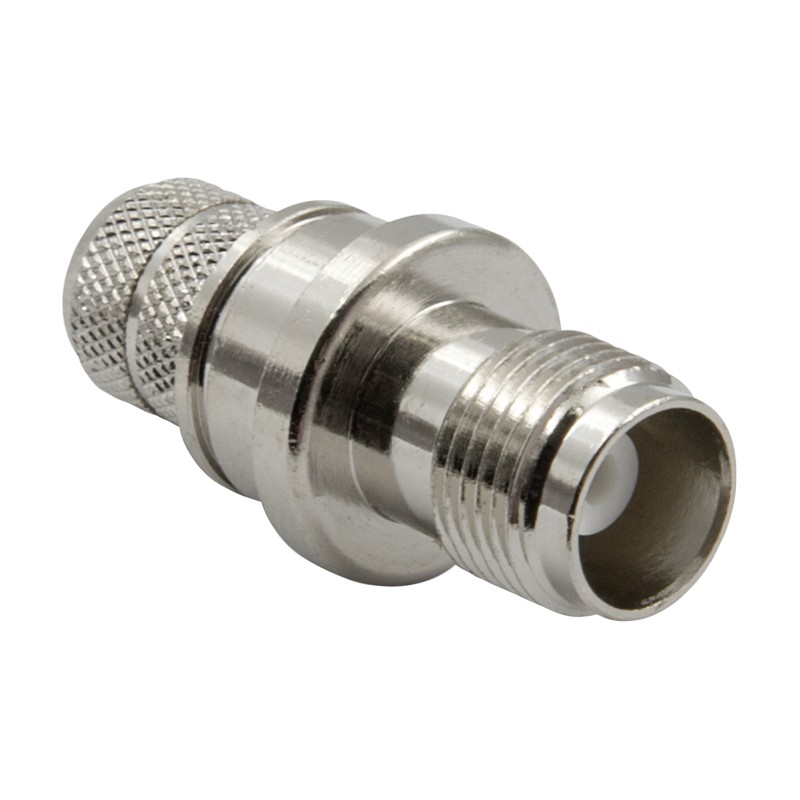

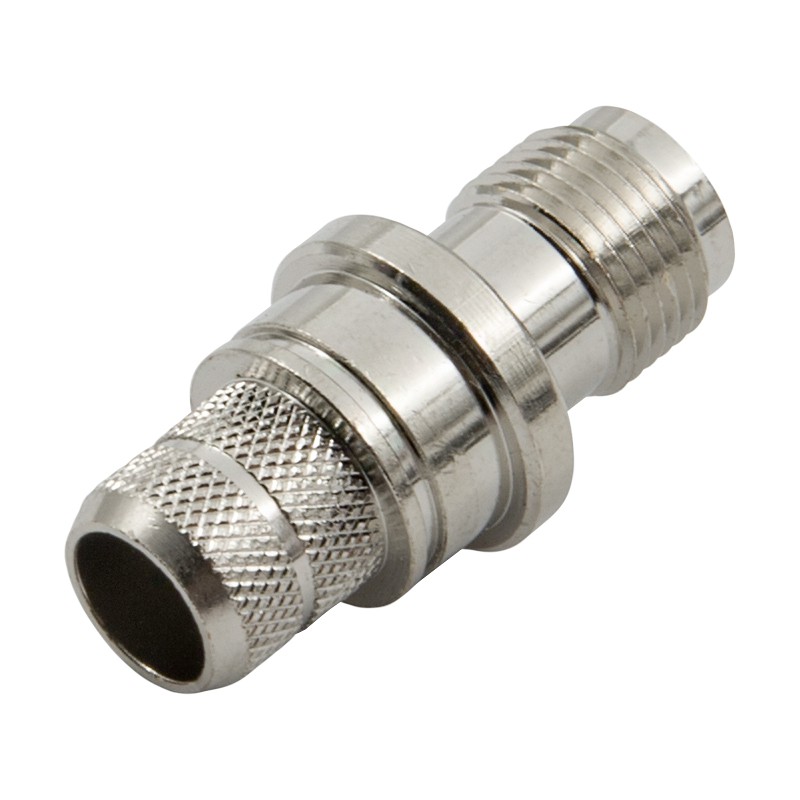

Разъём T-211B (TNC-female, обжимной, на кабель RG-213)

Коннектор TNC типа «розетка» для монтажа на коаксиал RG-213. Разъем устанавливается методом пайки центрального проводника к контактному пину и обжима экрана металлической втулкой — для этого применяют кримпер с подходящей матрицей. Резьбовое соединение обеспечивает надежную фиксацию даже в условиях постоянной вибрации, что делает разъем предпочтительным для транспорта, авиации и промышленного оборудования.

Назначение обжимного разъема TNC

Коннекторы семейства TNC работают на частотах до 11 ГГц и имеют волновое сопротивление 50 Ом. Эти разъемы востребованы в авиационных и военных коммуникационных системах, применяются для подключения GPS-антенн и стационарных телефонов сотовой связи. Также их используют в радиолюбительской практике и при работе с измерительными приборами.

Разъемы TNC разработаны как улучшенная версия популярных коннекторов BNC. Главное отличие — вместо байонетного замка (фиксация поворотом на четверть оборота), используется обычная резьба. Вилка накручивается на розетку несколькими оборотами и затягивается до упора.

Резьбовое соединение дает превосходную устойчивость к вибрациям. Даже при сильной тряске разъем не ослабнет и не потеряет контакт. Именно поэтому TNC стал стандартом в авионике, военной технике, транспортных средствах и промышленных установках с постоянной вибрацией — там, где байонет BNC оказался недостаточно надежным.

Использования радиокабеля марки RG-213

RG-213 — коаксиальный кабель с внешним диаметром 10,3 мм и многопроволочным центральным проводником. Такой кабель выбирают для соединения антенн с приемопередающей аппаратурой на дистанциях 10–30 м, поскольку он обеспечивает малое затухание сигнала при высокой гибкости. T-211B адаптирован под геометрию и толщину этого коаксиала.

Основное применение розетки TNC на кабеле — изготовление удлинительных секций. Такой коннектор позволяет состыковать два кабельных отрезка или добавить дополнительную длину к готовой линии с вилкой на конце.

Коннектор T-211B совместим с любыми разновидностями RG-213, включая базовую версию и версию с двойным экраном.

Конструкция и метод установки

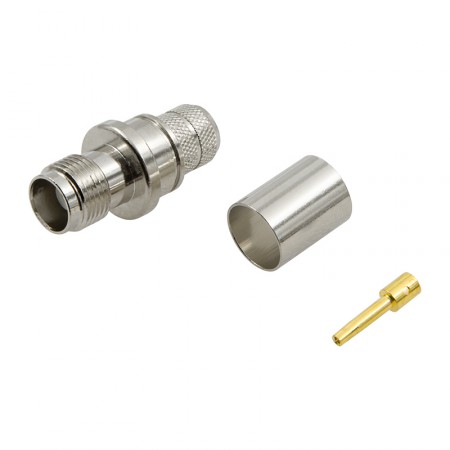

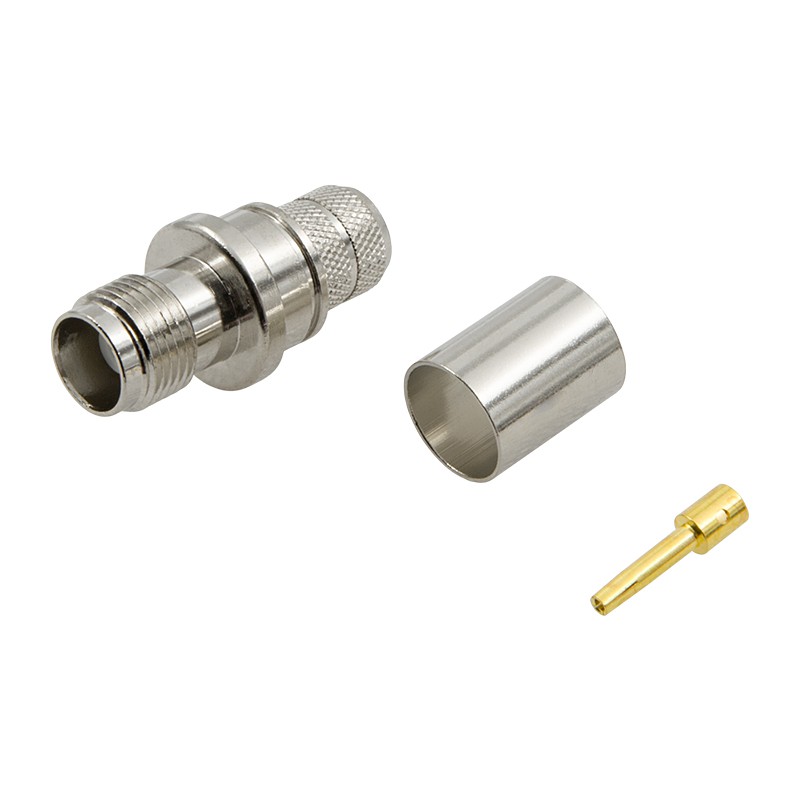

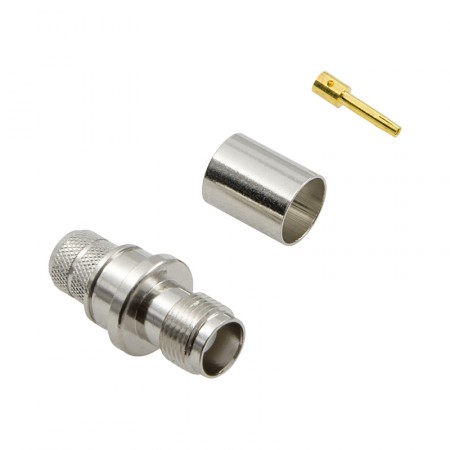

T-211B состоит всего из трех элементов: корпуса, обжимной втулки и центрального контакта (гнездо для пайки). Монтаж обжимного разъема требует специальных клещей (кримпера) с подходящей матрицей для равномерного сжатия металлической втулки. Для пайки центральной жилы потребуется паяльный инструмент, припой и флюс.

Расшифровка маркировки T-211B

Обозначение разъема содержит информацию о его характеристиках:

• T — семейство TNC (Threaded Neill-Concelman);
• 2 — female-тип (розетка, мама);
• 1 — прямой конструктив без угловых переходов;
• 1 — крепление обжимным методом (требуется кримпер);
• B — модификация под коаксиал RG-213 с многопроволочной центральной жилой.
