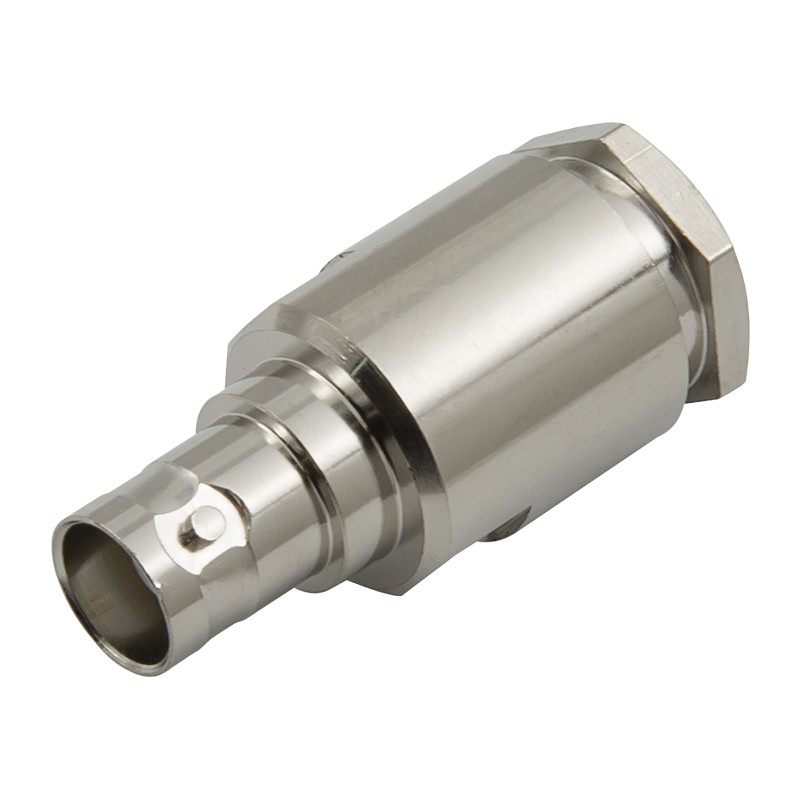

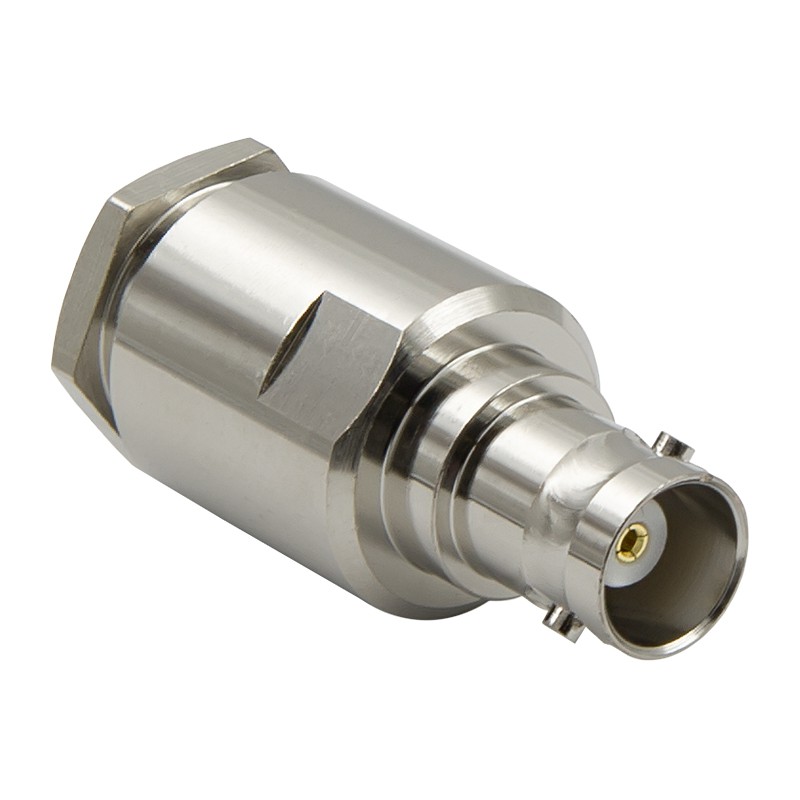

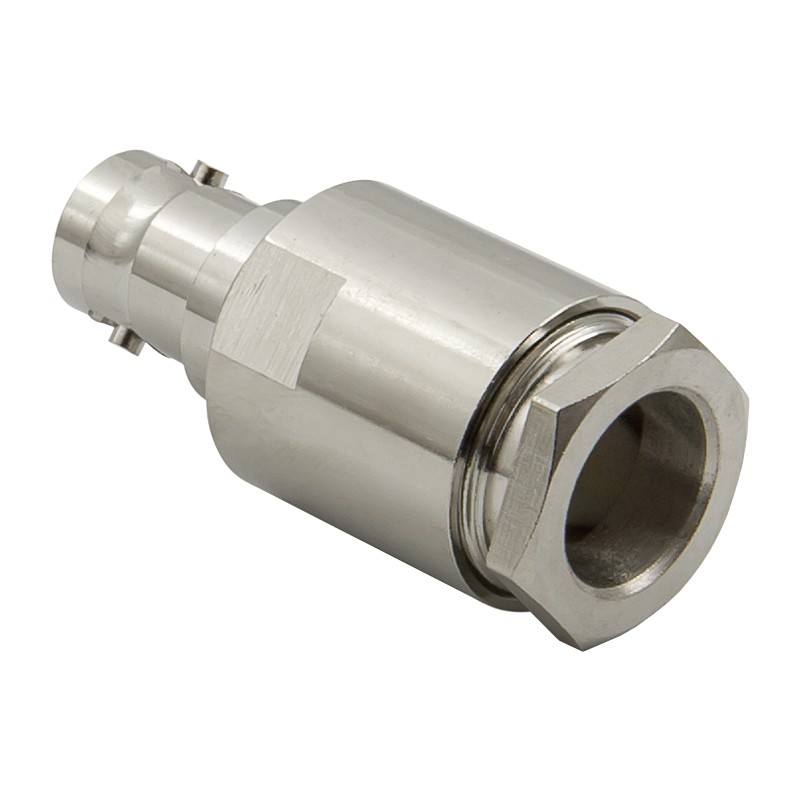

Разъём B-212B (BNC-female, прижимной, на кабель RG-213)

Прижимной разъем BNC-female (розетка) для установки на коаксиальный кабель RG-213. Центральная жила припаивается к контакту, а корпус фиксируется на кабеле без использования обжимного инструмента — затягиванием гайки. Байонетное соединение позволяет быстро подключать и отключать кабель от оборудования простым поворотом на четверть оборота.

Назначение разъема B-212B

BNC-коннекторы — высокочастотные разъемы с сопротивлением 50 Ом для передачи радиосигнала. Их применяют в измерительной аппаратуре (осциллографы, генераторы сигналов, анализаторы спектра), радиолюбительском оборудовании, антенных системах приемников и передатчиков, профессиональной радиосвязи.

Кабель RG-213 — толстый коаксиал Ø10,3 мм с многопроволочной центральной жилой. Его используют для соединения антенн и оборудования на расстоянии до 30 метров, когда важны низкие потери и возможность изгибать провод для удобной прокладки. B-212B специально разработан под диаметр и конструкцию этого кабеля.

Розетку BNC на кабеле чаще всего используют для создания удлинителей — когда нужно нарастить существующий кабель с вилкой BNC или соединить два отрезка кабеля без использования переходника.

Байонетное соединение и его особенности

Главная особенность разъемов BNC — байонетный замок вместо резьбового соединения. Вилка вставляется в розетку и фиксируется поворотом на четверть оборота. Два направляющих паза на корпусе розетки входят в зацепление с выступами на вилке.

Такая конструкция дает быстрое подключение и отключение — достаточно повернуть разъем рукой без многократного вращения резьбы. Это удобно при частых переподключениях измерительных приборов, настройке оборудования или смене кабелей в лабораторных условиях.

Недостаток байонета — меньшая устойчивость к вибрациям по сравнению с резьбовыми разъемами типа N, SMA или TNC. При сильной тряске соединение может ослабнуть. Поэтому BNC-разъемы реже используют на транспорте или в промышленных установках с постоянной вибрацией, но они остаются популярными в стационарных системах и на измерительной технике.

Расшифровка маркировки

Обозначение разъема содержит основную информацию о его характеристиках и конструкции:

• B — семейство BNC (Bayonet Neill-Concelman);
• 2 — female-тип (розетка, мама);
• 1 — прямой конструктив без угловых переходов;
• 2 — крепление методом прижима (без кримпера);
• B — модификация под коаксиал RG-213 с многопроволочной центральной жилой.

Метод установки прижимом

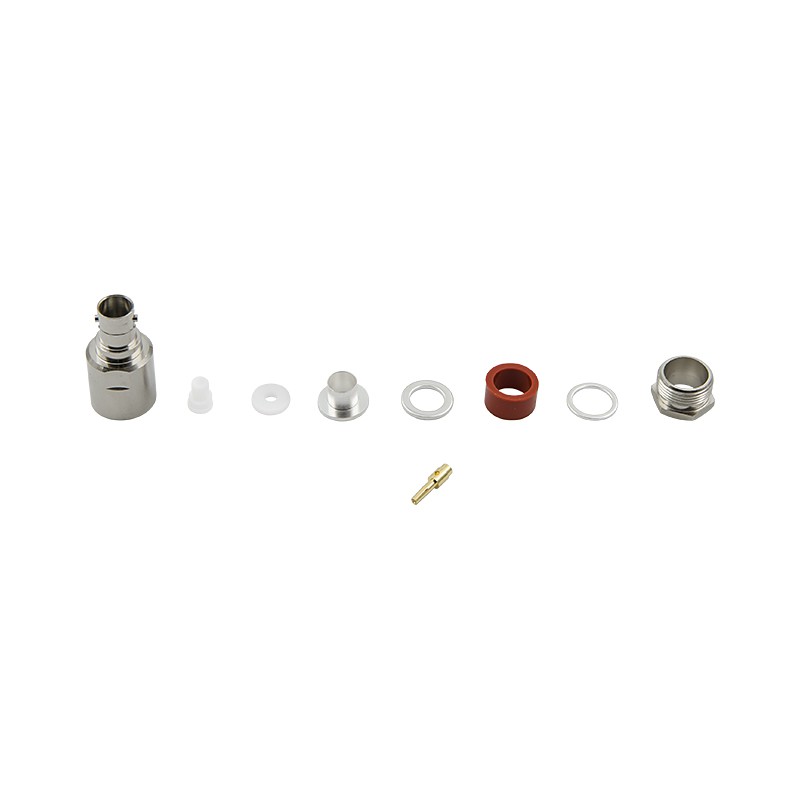

Центральная жила коаксиала припаивается к контакту разъема. Все элементы собираются в правильной последовательности, и корпус фиксируется на кабеле затягиванием резьбового кольца. Метод прижима не требует кримпера (обжимных клещей) — вся фиксация происходит за счет прижимной конструкции.
