Кабель RG-213 C/U PE

Цена: 210 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 1404

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Версия популярного радиокабеля RG-213 C/U для радиостанций с наружной оболочкой из полиэтилена (PE). Эта марка кабеля используется для соединения раций и антенн, а также подходит для прочих применений, где необходима высокая гибкость соединительных проводов. Марка RG-213 имеет многопроволочную жилу и двойной экран, который обеспечивает надежную защиту линии передачи от помех. Благодаря волновому сопротивлению 50 Ом, эта версия кабеля также подходит для соединения оборудования мобильной связи, точек доступа WiFi и других приборов, функционирующих в диапазоне частот до 3 ГГц.

Гибкость центральной жилы и устойчивая наружная оболочка

Популярные марки коаксиальных проводов, такие как 8D-FB или CNT-400, используют однопровлочный центральный проводник большого диаметра. Хотя цельные жилы имеют высокую производительность, они больше подвержены повреждениям, особенно при регулярных перемещениях. Кабели RG-213 представляют собой эффективную альтернативу с плетеной жилой, состоящей из нескольких более тонких проводков. Такая конструкция демонстрирует устойчивость к изгибам и дает возможность прокладывать провод в труднодоступных местах.

Марка RG-213 C/U PE, как и другие кабели этой серии, обладает коаксиальной конструкцией: несколько элементов размещены на одной оси (англ. co-axial), что обеспечивает единство электрических и прочих параметров на протяжении всей линии связи.

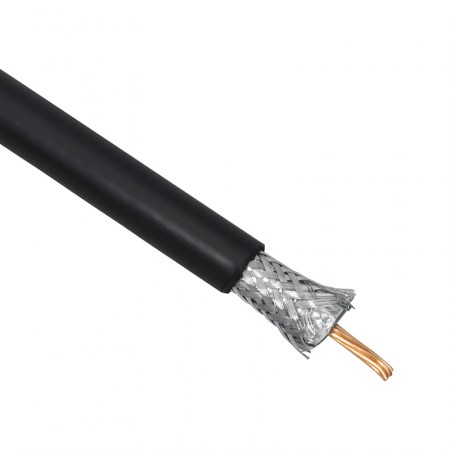

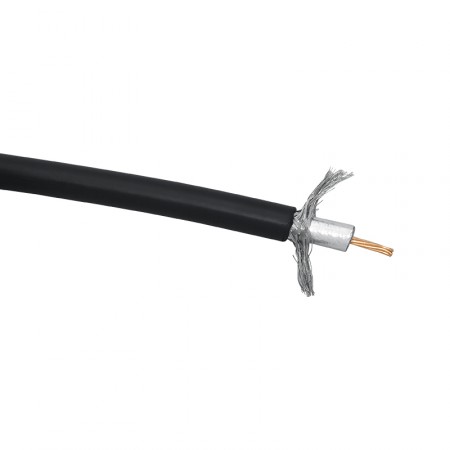

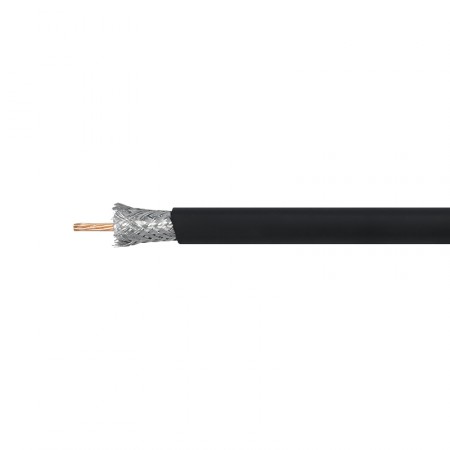

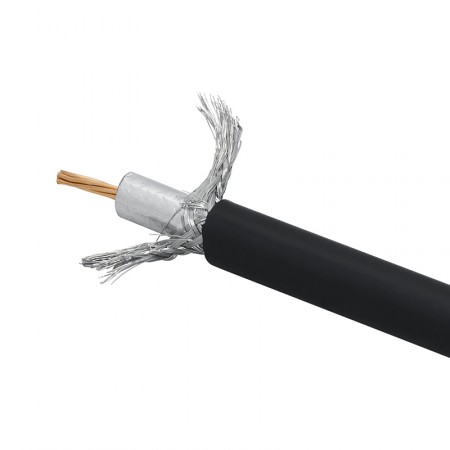

Внутри кабеля находятся:

  • Многопроволочная медная жила Ø2,25 мм. Центральный проводник состоит из 7 отдельных проводков, каждый из которых имеет диаметр 0,75 мм. Проводки сплетены и образуют единую проводящую жилу. Такая конструкция гарантирует устойчивость к переломам даже при частых сгибаниях и разгибаниях провода;
  • Слой изоляции из полиэтилена Ø7,25 мм. Слой сплошного полиэтилена устанавливает единое расстояние между центральным и внешним проводниками, а также напрямую влияет на волновое сопротивление кабеля (импеданс), который в данном случае равняется 50 Ом;
  • Экран из фольги и оплетки Ø7,90 мм. Вокруг диэлектрика расположен слой алюминиевой фольги, а вокруг фольги — плотная проволочная оплетка из луженого омедненного алюминия (TCCA). Экран защищает линию передачи от помех, а также снижает излучение вовне предаваемого сигнала;

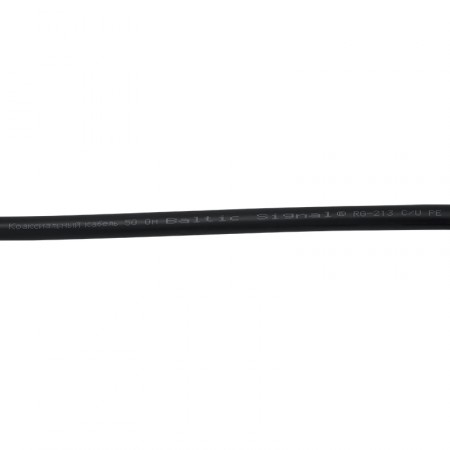

  • Наружная PE-оболочка Ø10,30 мм. Финальный слой из полиэтилена обеспечивает защиту от света, влаги и механических воздействий. По сравнению с PVC-оболочкой, версия PE обладает большей жесткостью, но при этом демонстрирует большую долговечность и лучшие электроизоляционные свойства.

Допускается монтаж при температуре от -20°C до +50°C, а эксплуатация — при температуре от -40°C до +70°C. Возможен комнатный или уличный монтаж. Благодаря многопроволочной жиле, проводу не страшны регулярные изгибы.

Сферы применения и совместимость

RG-213 C/U PE типично используется для работы с радиосигналом частотой до 3 ГГц. Сюда относятся сигналы стационарных радиостанций (автомобильных, для морского транспорта и т. п.), а также различные приборы сотовой связи, WiFi-сетей, GPS/ГЛОНАСС и т. п. На кабель можно установить популярные разъемы N-type, SMA и другие, обеспечивающие совместимость с усилителями мобильного сигнала.

При проектировании радиосистемы следует учитывать, что серия RG-213 имеет более высокие потери, чем провода с цельной жилой. Например, уровень потерь из расчета на 100 метров может достигать 18,8 дБ на частоте GSM-900 и 34,2 дБ на более высоких частотах LTE.

Как правило, серия RG-213 C/U показана к применению при повышенных требованиях к эластичности центрального проводника, например, в условиях сложного монтажа или при работе «в поле».

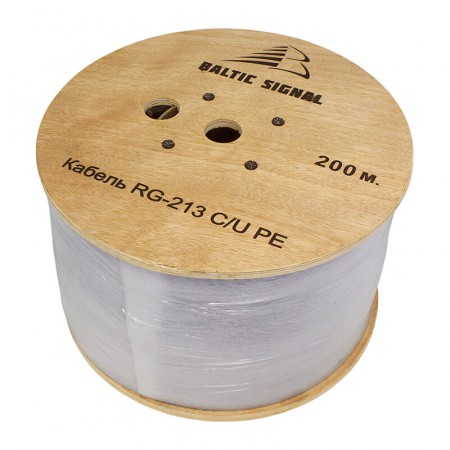

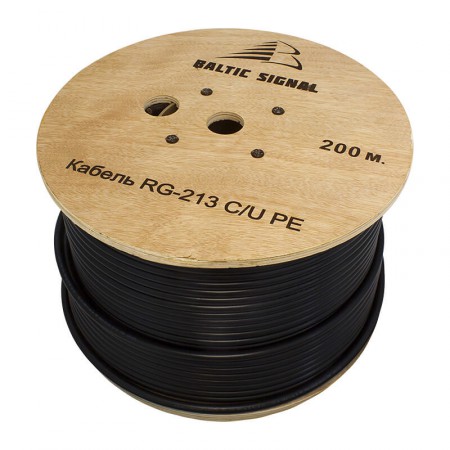

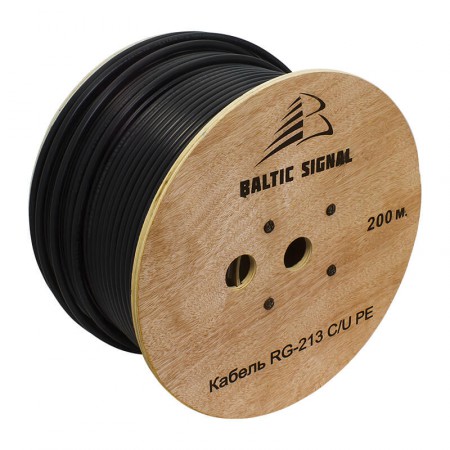

Купить RG-213 C/U PE с доставкой очень легко: поместите товар в корзину, перейдите на страницу оформление заказа, укажите желаемый метраж и завершите покупку. Кабель поставляется с завода в катушках по 200 м, но у нас доступна покупка отрезка нужной длины. Требуется помощь для выбора оборудования и комплектующих? Позвоните нам по номеру 8-800-3333-965 или закажите обратный звонок!

Цена указана за 1 метр погонный.

Кабель RG-213 C/U PVC — спецификации [PDF, ~127Kb]

Характеристики
Марка кабеля RG-213 C/U PE
Центральный проводник (материал) медь
Центральный проводник (диаметр) 2,25 мм
Конфигурация проводника 7 x 0,75 мм
Изоляция (материал) сплошной полиэтилен
Изоляция (диаметр) 7,25 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 7,90 мм
Внешняя оболочка (материал) полиэтилен
Внешняя оболочка (диаметр) 10,30 мм
Цвет черный
Волновое сопротивление 50 Ом
Погонная емкость 101 пФ/м
Скорость распространения 66%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 6 Ом/км
Сопротивление внешнего проводника по постоянному току 15 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 6,20 дБ
280 МГц: 10,40 дБ
350 МГц: 11,90 дБ
400 МГц: 12,20 дБ
800 МГц: 16,90 дБ
900 МГц: 18,80 дБ
1200 МГц: 21,60 дБ
1500 МГц: 25,50 дБ
1800 МГц: 27,80 дБ
1900 МГц: 28,90 дБ
2000 МГц: 31,00 дБ
2500 МГц: 34,20 дБ
2700 МГц: 38,00 дБ
3000 МГц: 42,00 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 800 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Длина кабеля в бухте 200 м
Вес кабеля в бухте 20,8 кг
