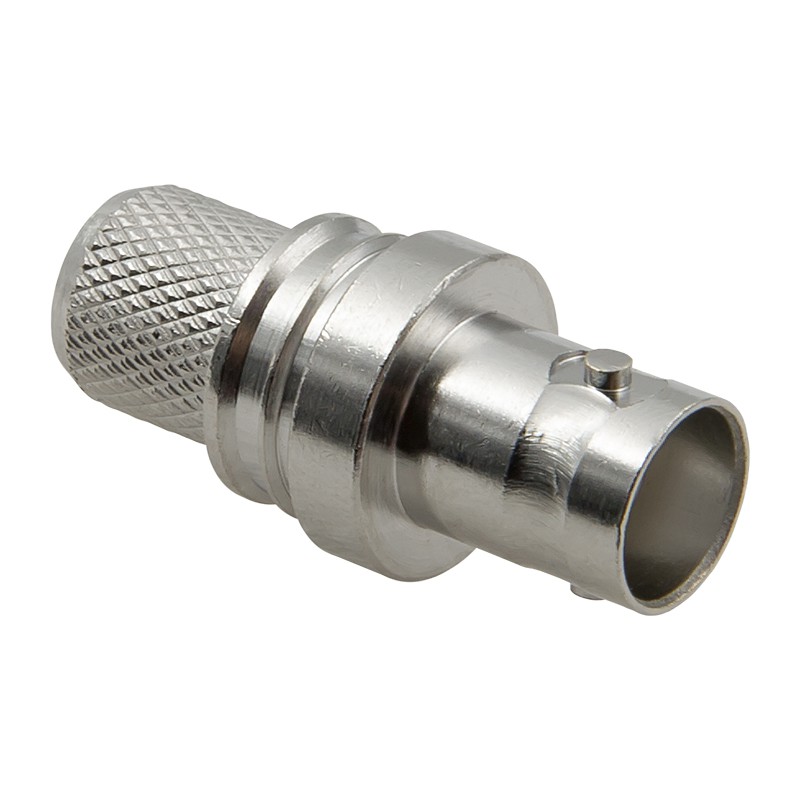

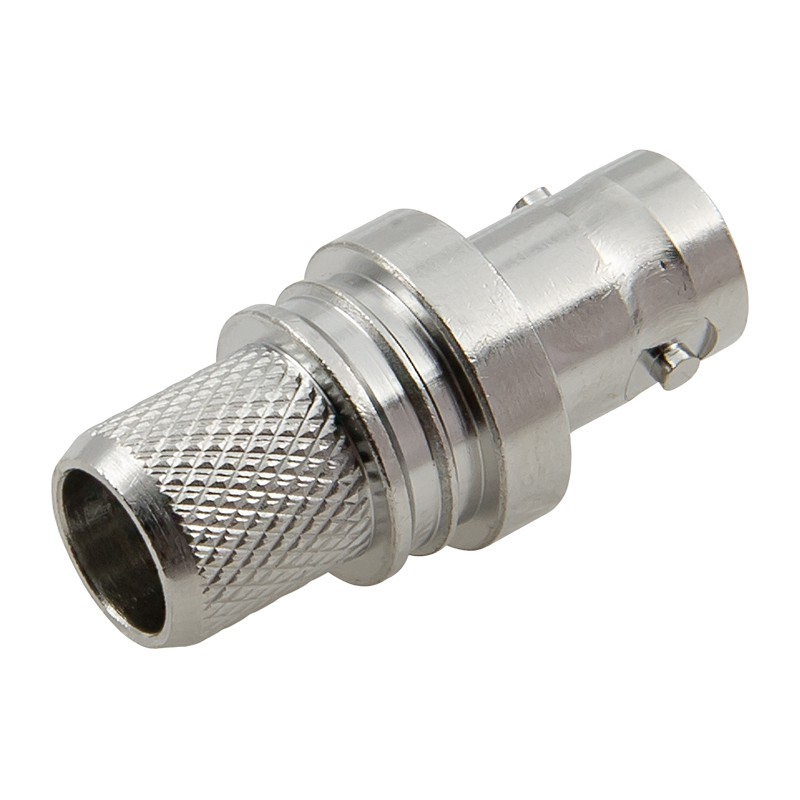

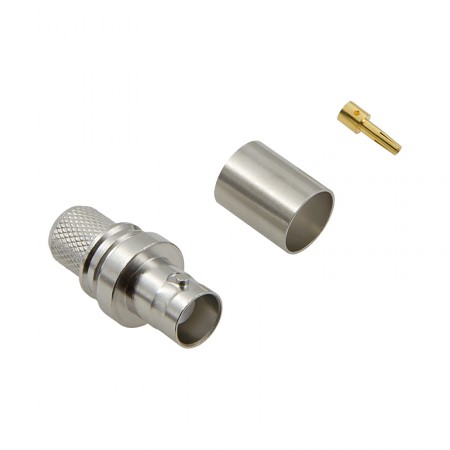

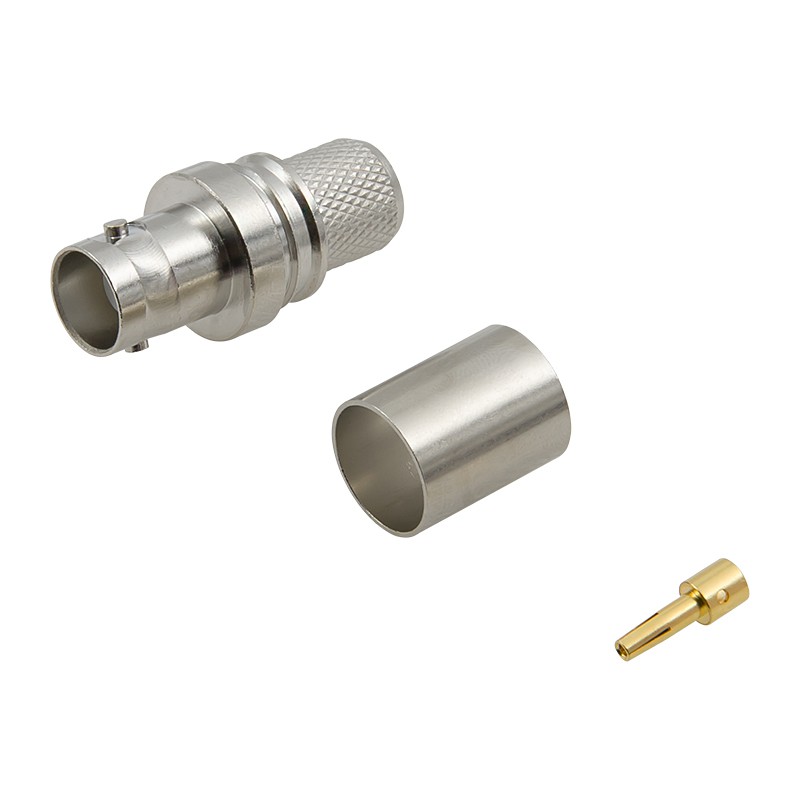

Разъём B-211B (BNC-female, обжимной, на кабель RG-213)

Обжимной коннектор BNC типа «розетка» для коаксиального кабеля стандарта RG-213. Монтаж осуществляется путем обжима экранирующей оплетки и пайки центральной жилы. Соединение использует байонетный замок: для коммутации достаточно вставить и повернуть вилку на четверть оборота.

Применение разъема BNC и совместимость с RG -213

Коннекторы серии BNC с волновым сопротивлением 50 Ом устанавливаются на радиочастотные кабели, где важна скорость подключения и работа на высоких частотах:

• Подключение измерительных щупов и антенн к лабораторному оборудованию: осциллографам, генераторам, анализаторам цепей;
• Построение кабельных линий в системах профессиональной радиосвязи и радиолюбительских станциях;
• Коммутация в антенно-фидерных трактах;
• Изготовление переходников и удлинителей для коаксиальных линий.

Модель B-211B разработана для работы с коаксиальным кабелем RG-213. Этот коаксиал имеет наружный диаметр 10,3 мм, за передачу сигнала отвечает многопроволочная жила. Благодаря низкому затуханию сигнала, он эффективен для прокладки фидеров средней длины — от 10 до 30 метров — между антенной и приемопередающим устройством. Многопроволочный проводник способствует повышенной гибкости и допускает сгибания.

Особенности байонетного соединения

Главное отличие BNC от многих других типов ВЧ-коннекторов — быстросъемный механизм фиксации. Это решение ускоряет процесс подключения в условиях, когда оборудование регулярно перекоммутируют, например, при наладке или тестировании аппаратуры.

Недостаток байонетного замка — относительно низкая стойкость к продолжительной механической вибрации. В системах, подверженных постоянной тряске (мобильные установки, промышленные цеха), может происходить самоотвинчивание. Для таких применений часто выбирают коннекторы с резьбовым соединением, например, TNC.

Технология монтажа обжимом

Установка разъема B-211B подразумевает использование паяльного инструмента (обычно горелки) или кримпера (клещей). Процесс состоит из нескольких шагов:

1. Зачистка кабеля. Конец провода разделывается под размеры коннектора. Удаляется часть наружной изоляции и диэлектрик;
2. Пайка центральной жилы. Зачищенный центральный проводник впаивается во внутренний контакт разъема;
3. Обжим внешнего экрана. Кабель с напаянной иглой вставляет в корпус разъема. Металлическая оплетка коаксиала равномерно распределяется по «хвосту» коннектора и обжимается специальной гильзой. Для обжатия необходим кримпер с матрицей, соответствующей диаметру кабеля RG-213.

Такая комбинированная фиксация обеспечивает надежный электрический контакт с прочным механическим креплением.

Что означает маркировка B-211B?

Артикул разъема систематизирован по основным признакам. Каждый символ в коде описывает конкретный параметр:

• B — семейство коннекторов BNC;
• 2 — тип: female (розетка, гнездо);
• 1 — форм-фактор: прямой корпус;
• 1 — способ крепления: обжимной, требующий кримпера;
• B — совместимость с кабелем: версия для RG-213.

Чтобы приобрести разъем, добавьте его в корзину, далее завершите оформление заказа на сайте. Если вам требуется не отдельный коннектор, а готовая кабельная сборка заданной длины и конфигурации, обратитесь в каталог или к заказной позиции. Для обсуждения технических деталей звоните по телефону 8-800-3333-965!
