Разъём T-211F (TNC-female, обжимной, на кабель RG-58)

Цена: 150 р.
Категория: Разъемы
Наличие: В наличии

Артикул: 2698

Купить
В сравнение

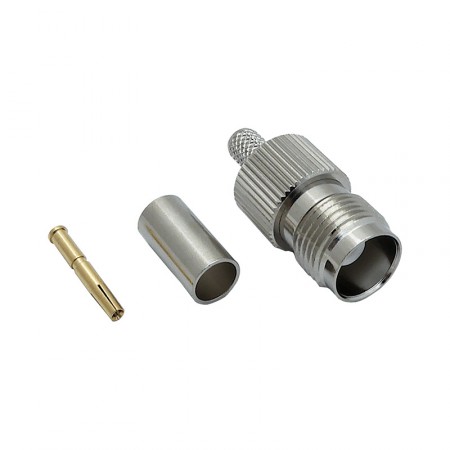

T211F — розетка («мама») серии TNC для установки на коаксиальный кабель марки RG-58. Монтаж центральной жилы осуществляется посредством пайки. Установка коннектора на кабель требует использования специального инструмента — обжимных клещей. Обжим оплетки в сочетании с пайкой центрального пина обеспечивает высокую надежность фиксации разъема на кабеле.

В отличие от простых прижимных разъемов, устанавливаемых на кабеле без обжима, T-211F может рекомендоваться для использования на ответственных объектах в составе сложных ВЧ-систем, а также для серийного производства кабельных сборок.

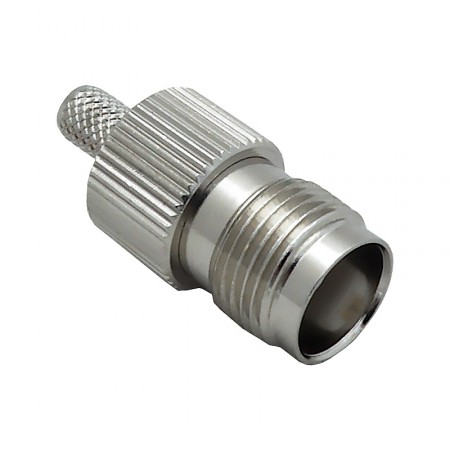

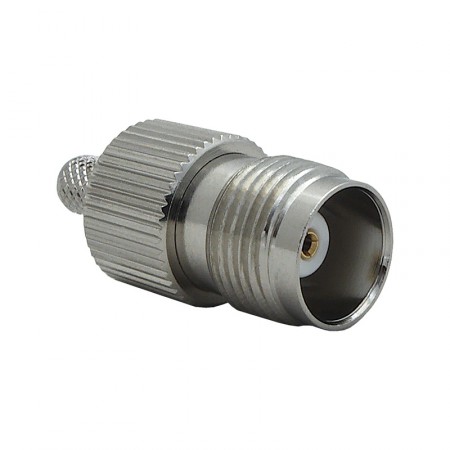

Разъем TNC-female с резьбовым соединением

TNC-разъем представляет собой модифицированный коннектор BNC, оснащенный резьбовым соединением вилки с розеткой. TNC передает ВЧ-сигнал с меньшим затуханием, более устойчив к вибрациям и обеспечивает достаточную герметизацию точки контакта. Коннекторы TNC зарекомендовали себя как надежные разъемы для промышленного оборудования и систем аэрокосмического назначения.

При производстве разъема T-211F используются высококачественные материалы, обеспечивающие точность передачи сигнала в диапазоне частот до 11 ГГц с минимальным затуханием. Центральный контакт разъема имеет покрытие золотом, корпус — никелем.

Волновое сопротивление T-211F равно стандартному значению 50 Ом. Использование компонентов ВЧ-системы с унифицированным импедансом позволяет избежать рассогласования параметров на различных участках цепи.

Коннектор T-211F для коаксиального кабеля RG-58

Коаксиальный кабель RG-58 используется для соединения ВЧ-устройств различного назначения. Кабель имеет небольшой диаметр (Ø5 мм) и отличается средними показателями затухания. Обычно марка RG-58 применяется для изготовления кабельных сборок небольшой длины (5–10 м).

Чтобы купить разъем T-211F (TNC-female для кабеля RG-58), достаточно оформить заказ онлайн. Нужна помощь в подборе разъемов, кабеля или другого оборудования? Обратитесь по телефону 8-800-3333-965 и получите бесплатную консультацию!

Характеристики
Разъем TNC-female
Марка кабеля RG-58
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Монтаж оплетки обжим
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная вилка
Вес 11 г
Доставка и гарантия
Доставка по Москве 400 руб., 1–2 дня
Доставка по СПб 400 руб., 1–2 дня
Доставка по России 700 руб., 6–10 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
