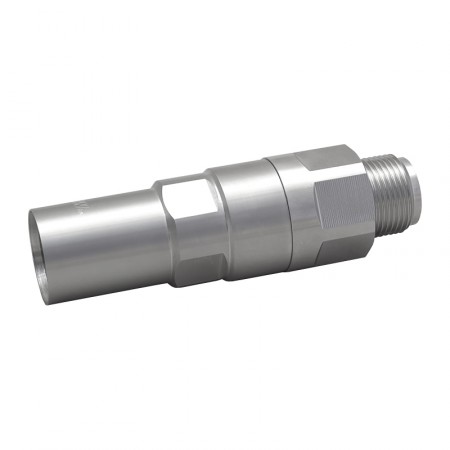

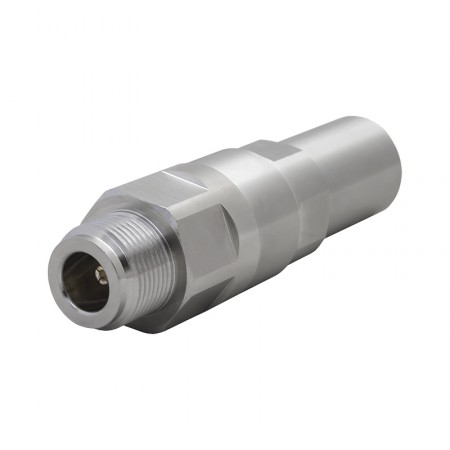

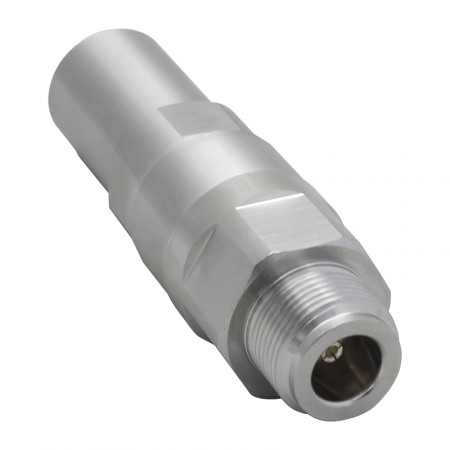

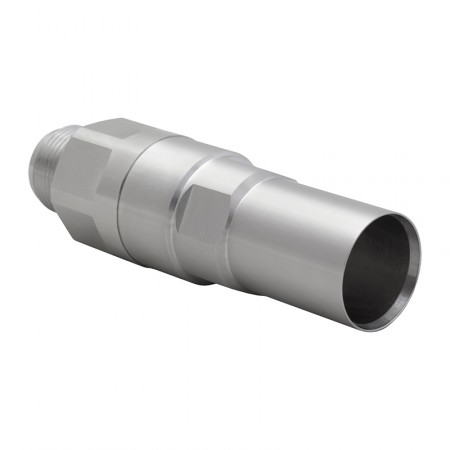

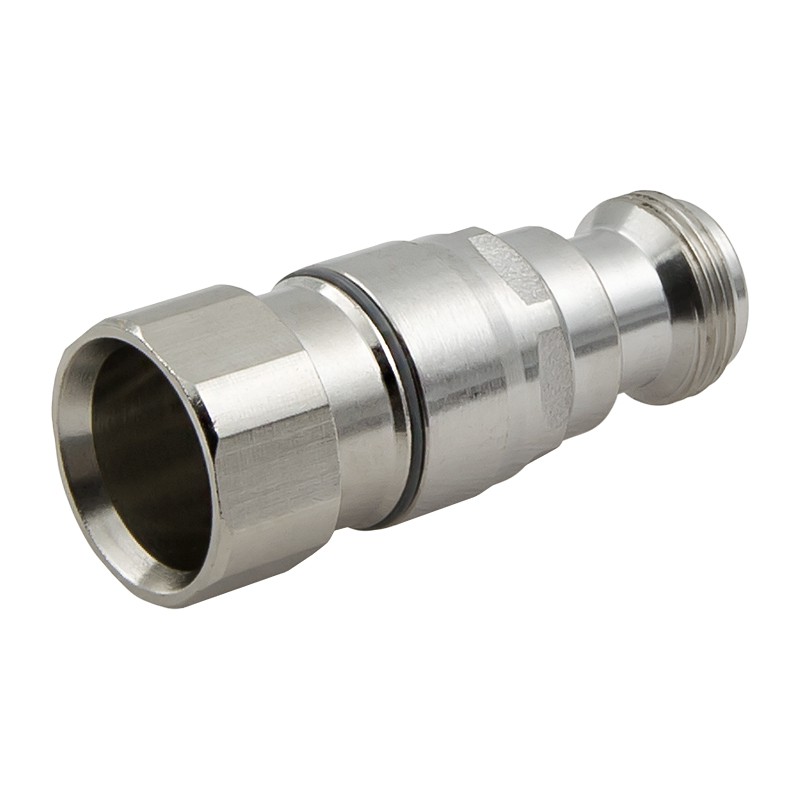

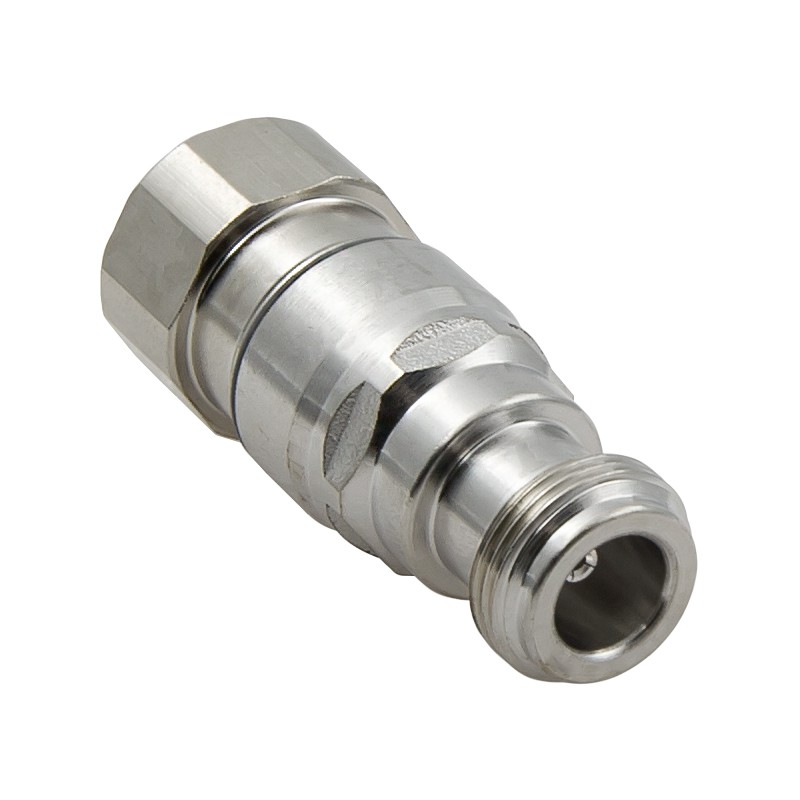

Разъём NF-1/2F (N-female, прижимной, на кабель 1/2)

Цена: 750 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3182

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Коннектор N-female (розетка, «мама») для установки на коаксиальный фидер формата 1/2″. Разъем крепится на кабель прижимным методом без пайки, что упрощает его установку «в поле» в процессе основных монтажных работ. Подходит ко многим маркам коаксиального фидера и не требует использования специальных профессиональных инструментов.

Розетка N-type для промышленного фидера 1/2″

Типичный коаксиальный провод 1/2″ имеет внешний диаметр 16 мм и центральный проводник диаметром 4,8 мм. Специфика использования этого кабеля — промышленные радиосистемы, в которых требуется минимизировать потери на линии связи.

Часто кабели этого формата используются для соединения ВЧ-комплектующих (антенн и передатчиков) в рамках операторского оборудования, в том числе в базовых станциях. Также этот фидер может применяться в промышленных системах усиления (СУСС) для соединения антенн, репитеров и линейных усилителей. В этих системах часто необходимы коннекторы N-типа.

Установка разъема N-female на фидер может потребоваться, чтобы обеспечить совместимость по разъемам с ответным оборудованием, а также для наращивания длины уже существующей кабельной трассы, которая оканчивается коннектором N-male.

Прижимной N-female на фидер. Что может быть проще?

Большой диаметр фидера и наличие сплошного гофрированного экрана препятствуют использованию привычных обжимных разъемов. Именно поэтому для фидеров выпускаются отдельные коннекторы, которые устанавливаются прижимным методом. Для монтажа NF-1/2F не нужны специальные приспособления, поскольку вся подготовка кабеля, включая разделку и зачистку, может быть выполнена с использованием обычных инструментов.

Процесс установки этого разъема состоит из следующих этапов:

  • Разделка кабеля в соответствии с инструкцией, включая удаление внешней оболочки и зачистку короткого участка центральной жилы от экрана и диэлектрика;

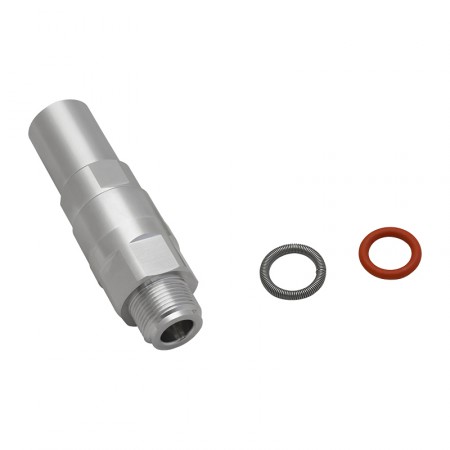

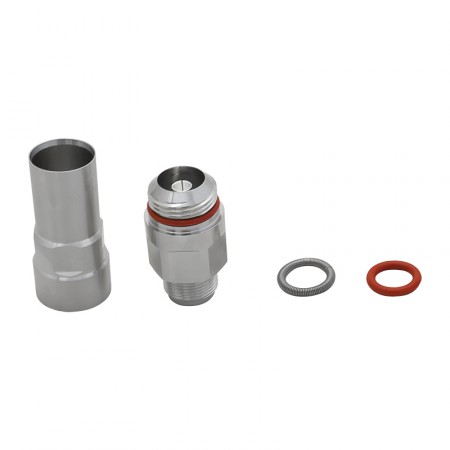

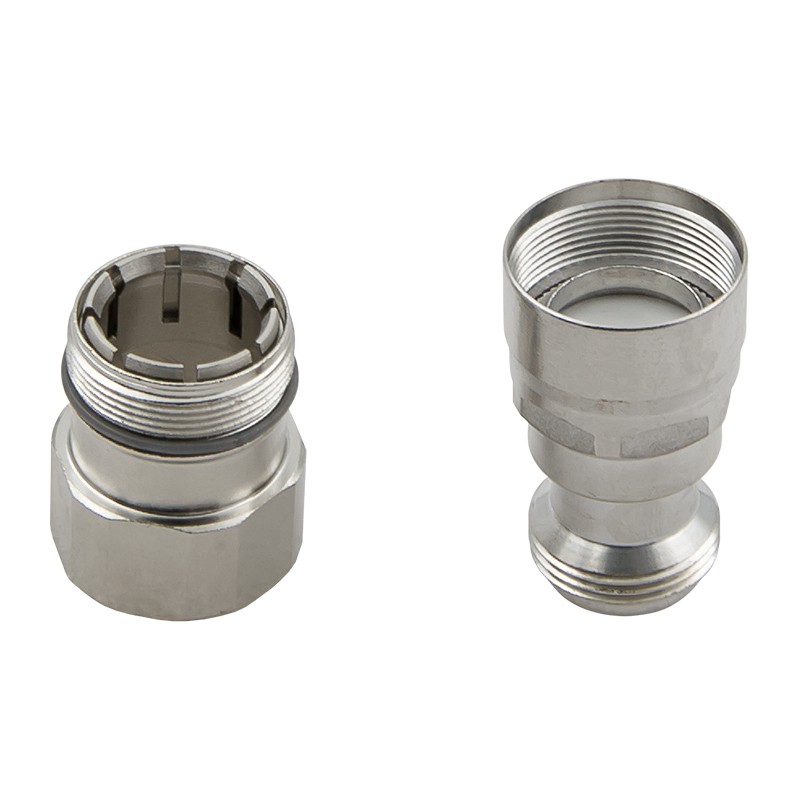

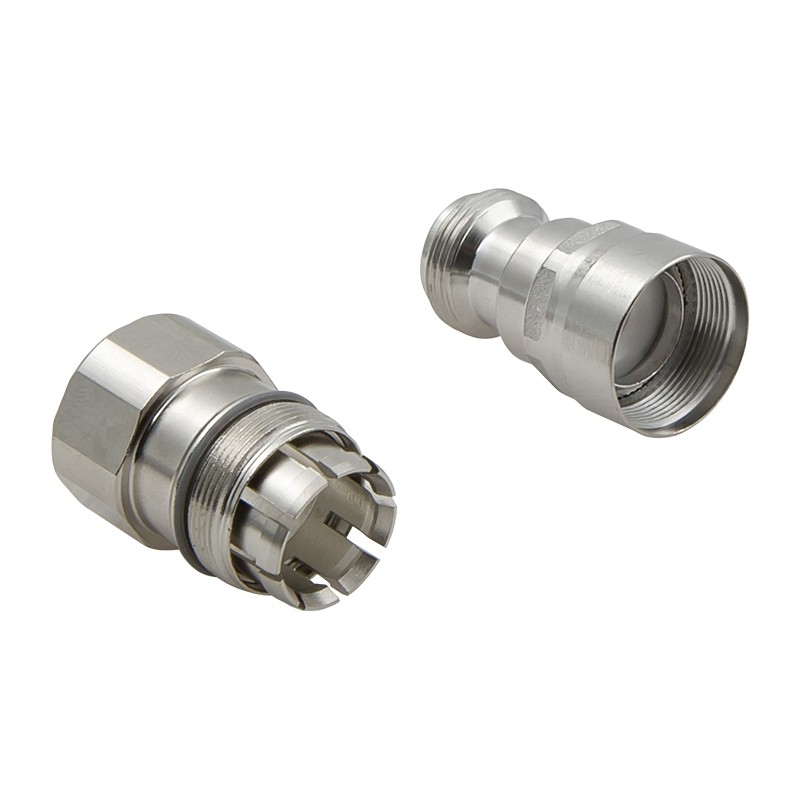

  • Установка уплотнительного кольца, нижней части коннектора и пружинящего кольца на подготовленный участок кабеля;
  • Придание краю центральной жилы конической формы для правильного соединения с цангой второй части разъема;
  • Развальцовка экрана (гофрированной трубки), чтобы предотвратить разбалтывание и сползание разъема в дальнейшем;

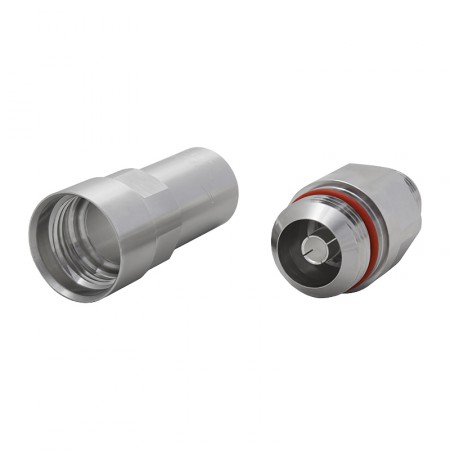

  • Установка верхней части разъема и затяжка с использованием пары гаечных ключей.

Правильно установленный коннектор NF-1/2F устойчив к вибрациям и физическим воздействиям, обеспечивает надежную изоляцию и долгий срок как при внутренней, так и при уличной эксплуатации.

Чтобы купить коннектор N-female для фидера 1/2″, положите товар в корзину и завершите оформление на нашем сайте. Возможна доставка товара по всей России! Чтобы узнать подробности и задать вопросы, позвоните по телефону 8 (800) 3333-965 или закажите обратный звонок!

Характеристики
Разъем N-female
Марка кабеля 1/2″
Волновое сопротивление 50 Ом
Частотный диапазон 0–8,8 ГГц
Вносимые потери 0,05 дБ
Сопротивление изоляции > 5000 МОм
Сопротивление внутреннего контакта < 2 мОм
Сопротивление внешнего контакта < 0,3 мОм
Средняя мощность 0,6 кВт @ 900 МГц
Максимальная мощность 10 кВт
Испытание постоянным током 2000В
Максимальное рабочее напряжение (vrms) 707В
Эффективность экранирования -130 дБ
Уровень интермодуляционных искажений третьего порядка (PIM3) ≤ -116 дБн (при несущих 2x43 дБм на частоте 910 МГц)
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,023 (50–100 МГц)
≤ 1,029 (1010–2200 МГц)
≤ 1,046 (2210–3000 МГц)
≤ 1,074 (3010–4000 МГц)
≤ 1,119 (4010–6000 МГц)
Монтаж центрального контакта цанга
Монтаж на гофру прижимной
Конструктивное исполнение прямое
Покрытие внутреннего проводника серебро
Покрытие внешнего проводника триметалл
Надежность крепления 25 циклов
Удержание разъема при тяговом усилии 889,64 Н
Удержание разъема при поворотной нагрузке 5,42 Н·м
Сила затяжки соединительной гайки 4,52 Н·м
Усилие вставки 66,72 Н
Надежность интерфейса 500 циклов
Защита корпуса IP68
Рабочая температура от -55°С до +85°С
Температура хранения от -55°С до +85°С
Размер 73,66 x Ø22,35 мм
Вес 88,46 г
