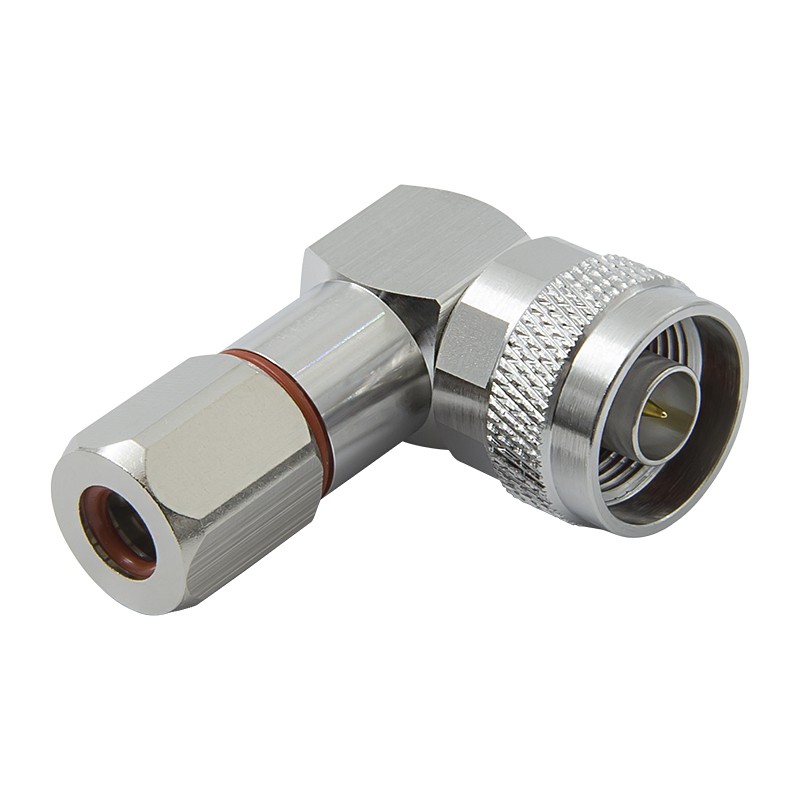

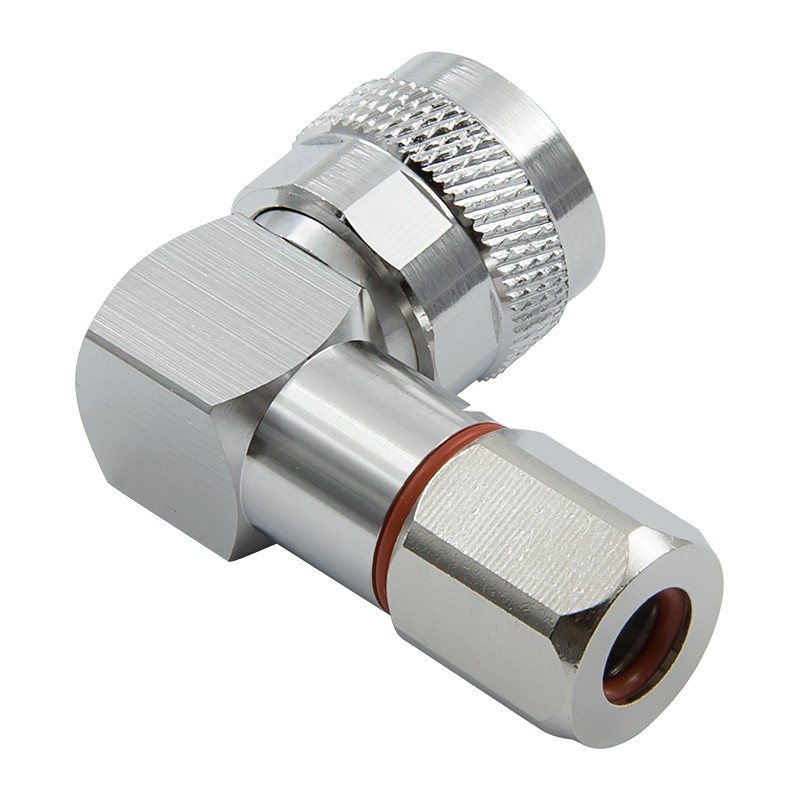

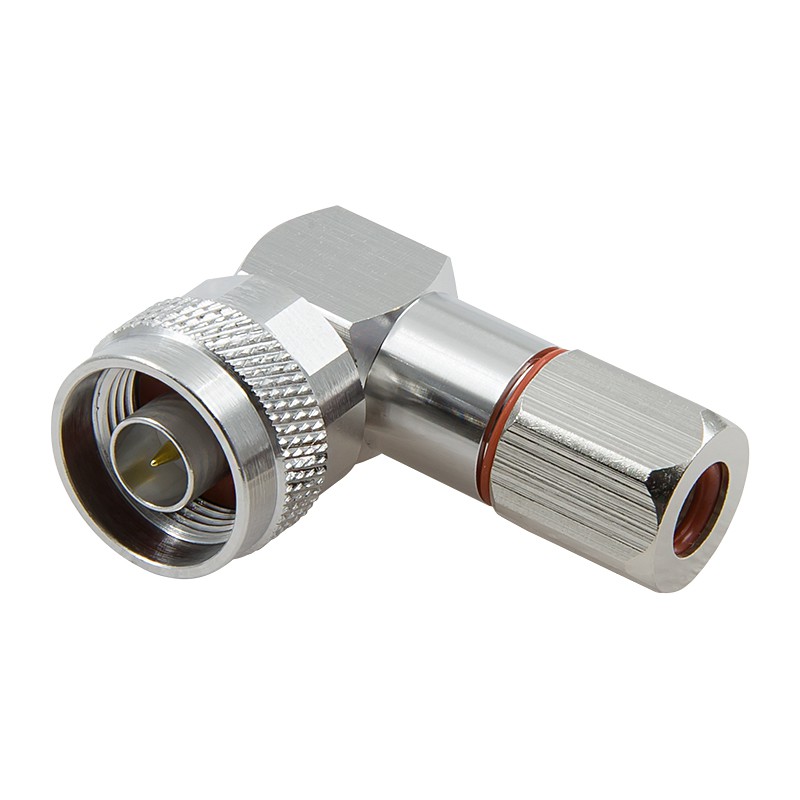

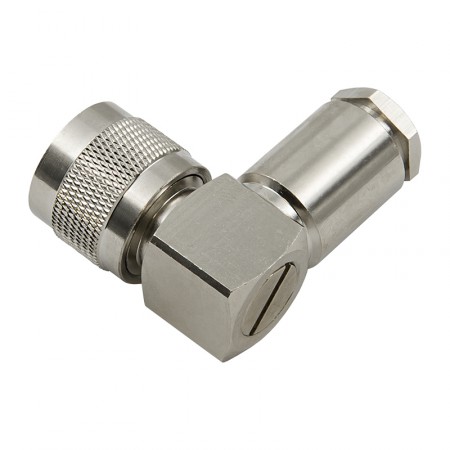

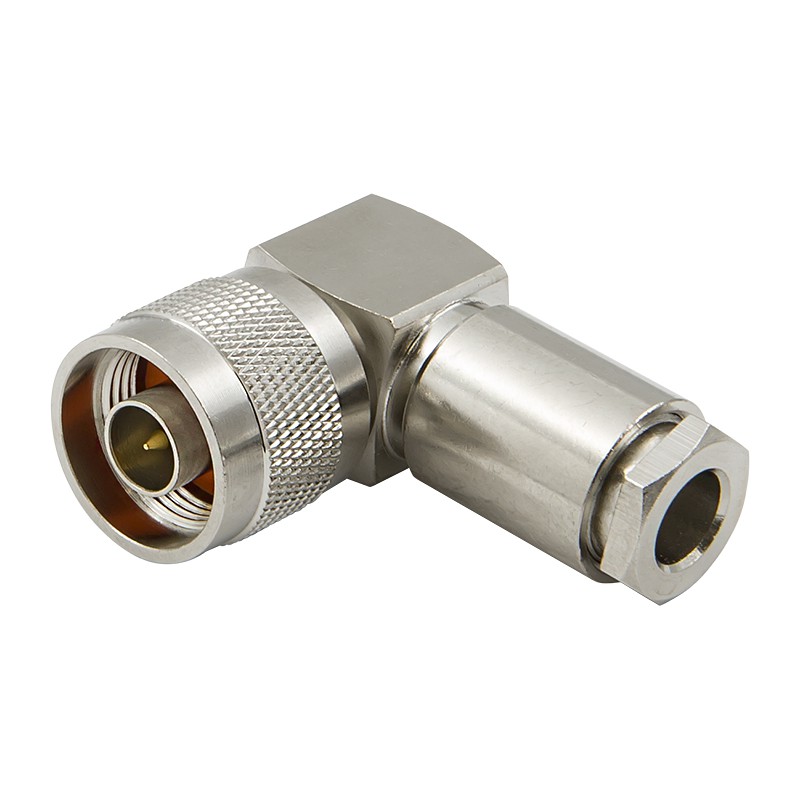

Разъём N-122/5D (N-male, угловой, прижимной, на кабель 5D)

Разъем N-122/5D — это угловая вилка N-male с изгибом 90°. Коннектор монтируется на кабель 5D-FB прижимным методом без использования обжимного инструмента. Центральная жила фиксируется пайкой через боковое окно в корпусе.

Маркировка разъема объясняет его конструкцию:

• N — серия разъема N-type с сопротивлением 50 Ом;
• 1 — тип: вилка (N-male, «папа»);
• 2 — конструкция: угловое исполнение;
• 2 — монтаж оплетки: прижимной способ (фиксация гайкой);
• 5D — кабельная группа: для кабелей типа 5D-FB (Ø7,5 мм).

Преимущества углового исполнения

Угловая конструкция решает проблему монтажа в стесненных условиях. Если разъем оборудования расположен сбоку, прямой коннектор создает неудобный перегиб кабеля. Модель N-122/5D выводит провод под прямым углом, сохраняя аккуратную трассу и снижая нагрузку на соединение.

Разъем совместим с кабелями 5D-FB и аналогами с наружным диаметром 7,5 мм. Его используют для построения антенно-фидерных систем, где нужно компактное угловое соединение:

• Подключение внешних антенн к портам усилителей сотовой связи (репитеров);
• Коммутация измерительного оборудования;
• Сборка профессиональных радиочастотных линий в условиях ограниченного пространства.

Особенности монтажа: прижимной метод и пайка

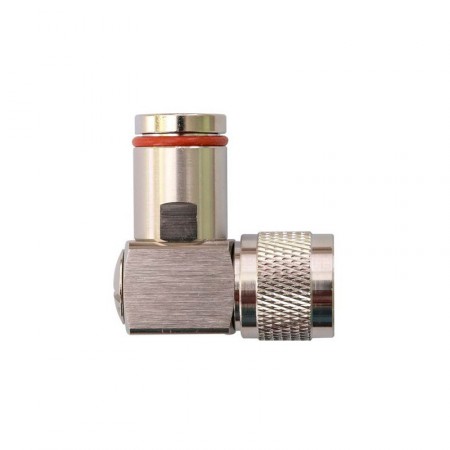

Это прижимной коннектор. Экран кабеля фиксируется механически — затягиванием гайки, которая прижимает втулку. Обжимные клещи (кримпер) не нужны. Пайка центрального проводника осуществляется через боковое «окно».

Для монтажа кабеля:

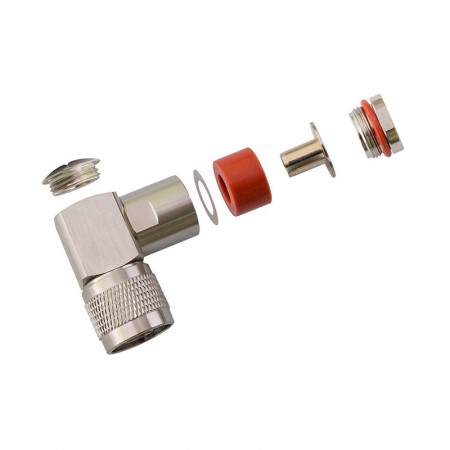

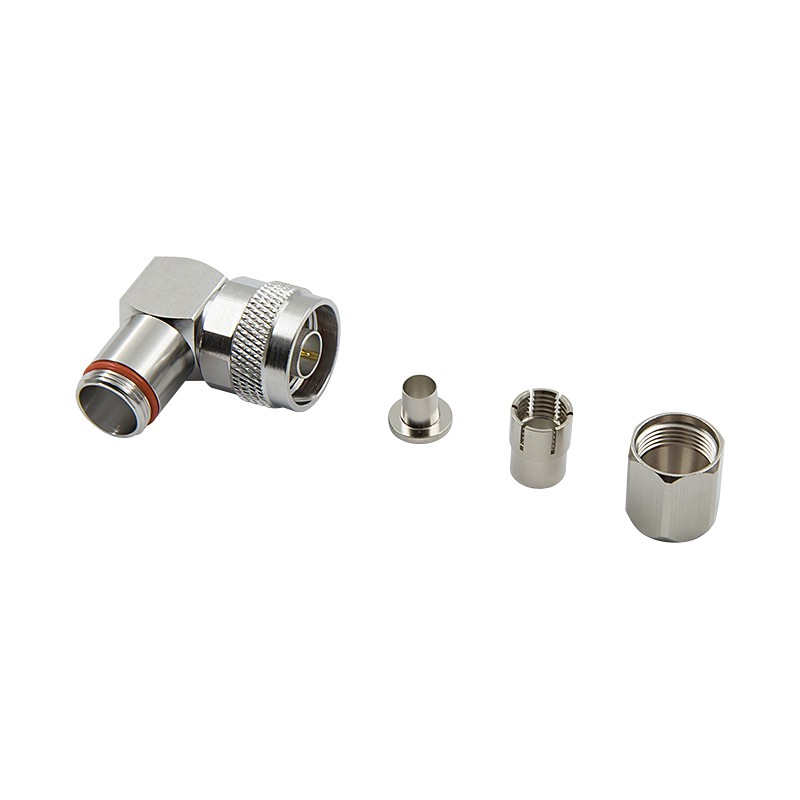

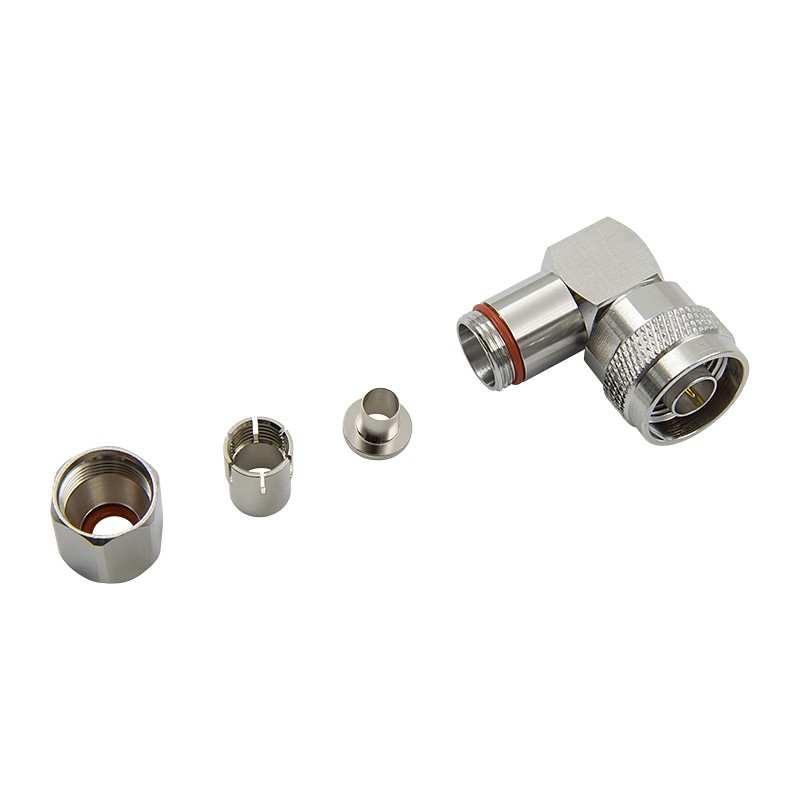

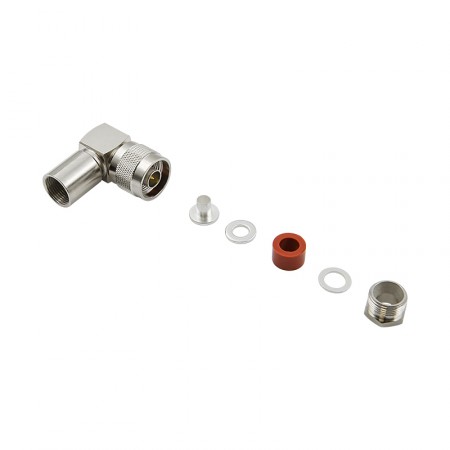

1. На подготовленный кабель в правильном порядке устанавливаются гайка, шайба, уплотнительное кольцо и втулка,
2. Центральная игла припаивается к жиле;
3. Собранная конструкция вставляется в корпус разъема;
4. Через окно в корпусе припаивается центральная жила к контакту;
5. Нижняя гайка плотно закручивается, а боковое окно закрывается штатной металлической заглушкой.

Где есть доступ к кримперу, профессиональные монтажники часто выбирают обжимные аналоги (N-121/5D) как более надежные.

Технические параметры коннектора

Размер выполнен из качественных материалов, не ржавеет со временем и выдерживает большое число циклов подключения.

• Угловая вилка N-type на 50 Ом. Разъем создает надежное резьбовое соединение, устойчивое к вибрациям. Рабочий диапазон — до 11 ГГц, что подходит для систем сотовой связи (2G–5G), WiFi и профессионального радиооборудования;
• Прижимной монтаж без инструмента. Оплетка кабеля фиксируется затяжной гайкой. Вам не понадобятся обжимные клещи, что удобно для разовых работ;
• Пайка центральной жилы через отверстие. Конструкция с боковым технологическим окном упрощает пайку центрального проводника. После монтажа окно закрывается заглушкой, защищая контакт;
• Покрытие контакта золотом. Золотое покрытие центрального штыря предотвращает окисление. Это сохраняет качество контакта и стабильные параметры соединения на долгий срок.
