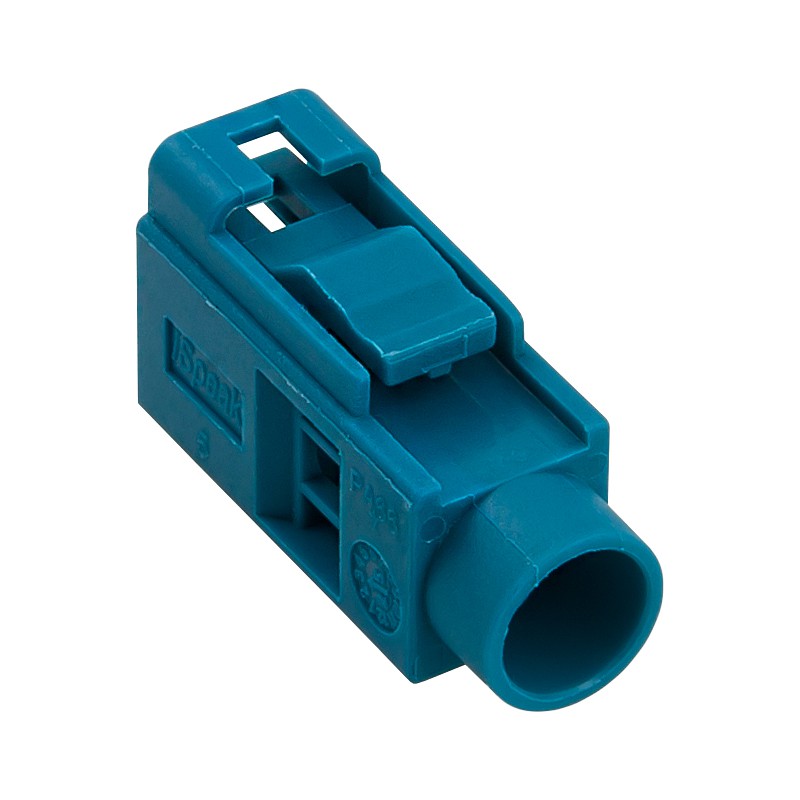

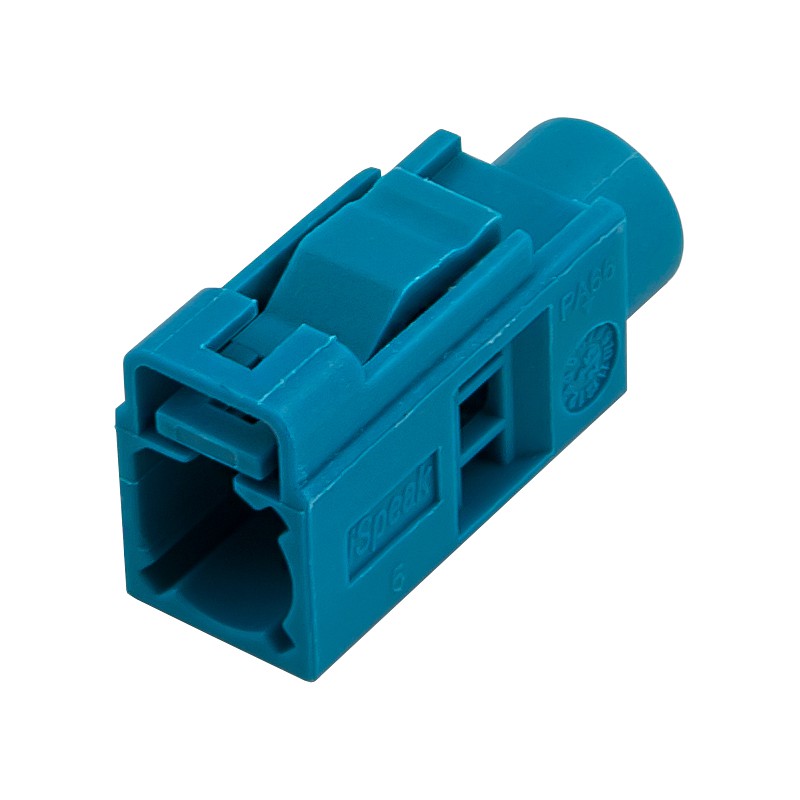

Разъём Fakra тип Z (Water Blue / 5021) female обжимной для кабеля RG-174 (с интегрированной иглой)

FAKRA тип Z — это обжимной высокочастотный коннектор, разработанный для надежного соединения коаксиальных кабелей RG-174 и RG-316 в системах автомобильной и телекоммуникационной связи. Он поддерживает частоты до 6 ГГц и устанавливается на провода антенн или антенные адаптеры (пигтейлы), которые обеспечивают передачу сигнала в транспортных средствах, банкоматах, терминалах оплаты и телематических устройствах. Эта версия разъема имеет центральный пин (иглу), интегрированный в корпус коннектора.

Где используются разъемы типа FAKRA?

Разъемы этой серии были спроектированы автомобильными инженерами ассоциации Fachkreis Automobil для использования в транспортных средствах. Конструкция коннектора основана на SMB-интерфейсе, что гарантирует стабильное сопротивление 50 Ом и долговечность. SMB-розетка устанавливается внутрь пластикового кожуха, который имеет дополнительную фиксацию и пазы, определяющие его назначение. Разъем устойчив к вибрациям, что критично для автомобильных систем.

Основные сферы применения:

• Подключение антенн мобильной связи в автомобилях;
• Использование в GPS-модулях и системах телематики;
• Интеграция в вендинговые аппараты и терминалы с антенными системами;
• Соединение модемов или роутеров с внешними антеннами для улучшения приема в салоне ТС или помещении.

Что такое тип Z в названии разъемов FAKRA?

Тип FAKRA определяется особой формой ключа (паза), которым розетка соединяется с вилкой. Всего стандартом предусмотрено 14 вариантов исполнения, которые имеют разную конфигурацию. Каждой конфигурации присвоен свой цвет из палитры RAL.

Тип Z подходит к любому из 14 типов разъемов FAKRA, что устраняет необходимость подбора специфического коннектора. Такие коннекторы универсального назначения имеют раскраску 5021, соответствующую «цвету воды» (Water Blue).

К другим особенностям коннектора FAKRA относятся:

• Прочное сопряжение вилки и розетки. Двойной замок (основной защелкивающийся и дополнительный TPA) гарантирует устойчивость к вибрациям и случайному отсоединению. TPA — это дополнительный фиксатор положения, который вставляется в корпус разъема сбоку;

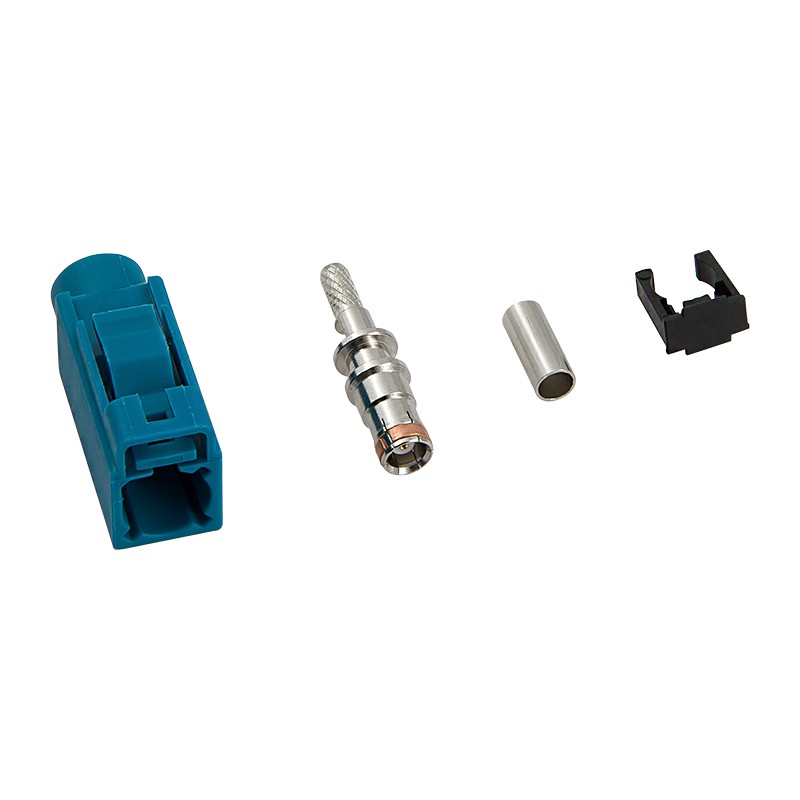

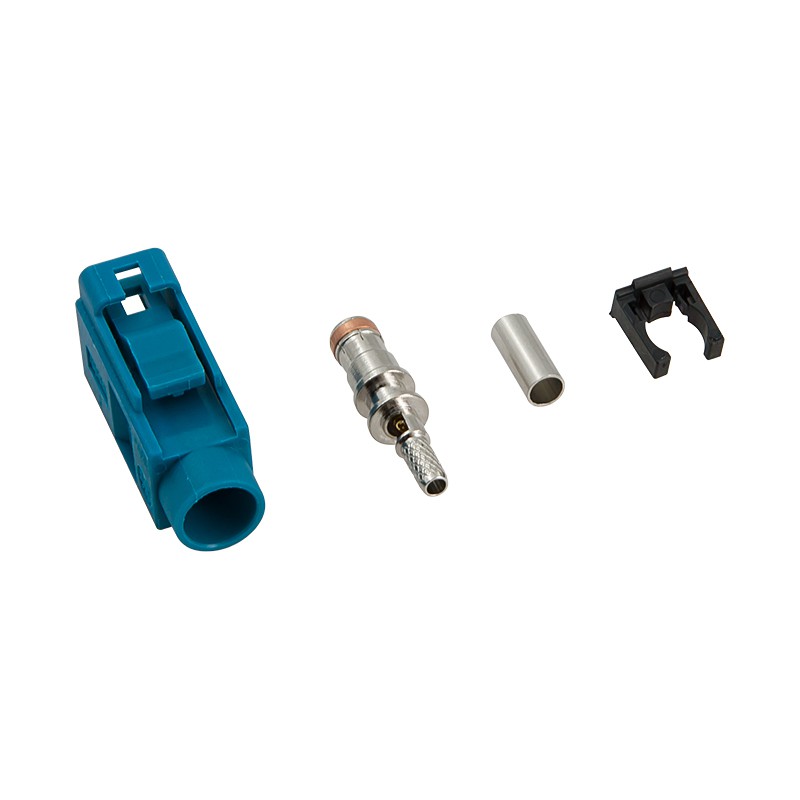

• Простота установки. Коннектор монтируется обжимным методом. Жила кабеля RG-174 / RG-316 припаивается через отверстие в хвостовой части кожуха. Отдельно выпускается версия FAKRA Z с припаиваемой иглой. Обжим гильзы производится с помощью типовых клещей;
• Передача сигнала до 6 ГГц. Коннектор обеспечивает стабильную передачу высокочастотных сигналов мобильной связи, GNSS и других стандартов;
• Компактность. Масса 4 г создает минимальную нагрузку на оборудование. Розетка имеет классическое прямое исполнение.

Установка разъема обжимным методом

FAKRA монтируется на кабель RG-174 или RG-316 и выступает как кабельная розетка для соединения с устройствами, оснащенными штекерной частью. Процесс установки и работы включает:

1. Разделка кабеля. Конец провода подготавливается в соответствии с габаритами коннектора. Удаляется необходимое количество оболочки и изоляции. Зачищенный кабель вставляется в разъем;

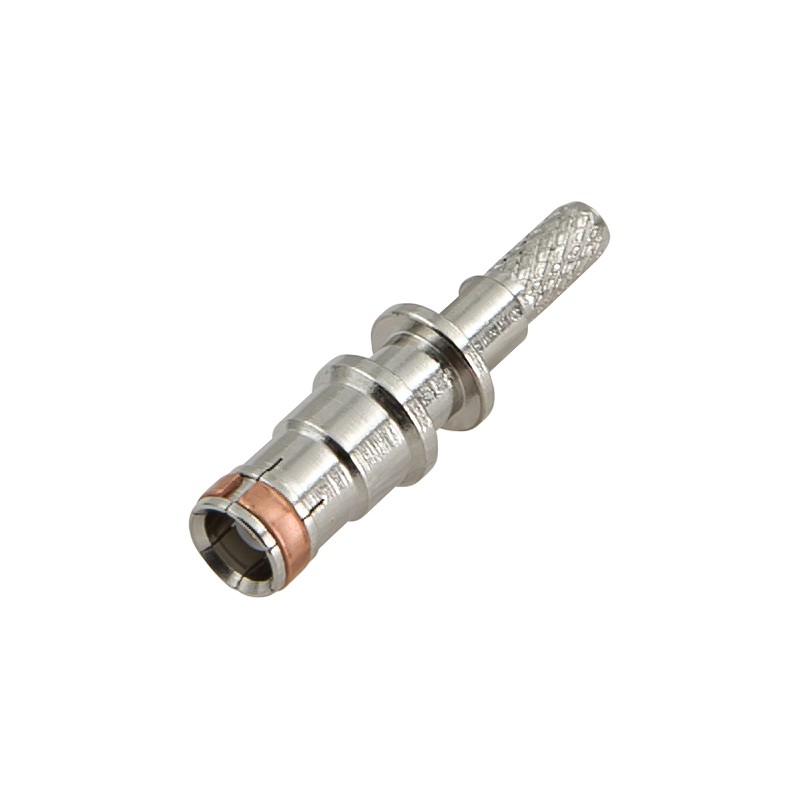

2. Пайка центральной жилы. Жила провода паяется через отверстие в хвостовой части корпуса, где уже встроена игла (пин);
3. Обжим клещами. Металлическая втулка обжимается вокруг «хвоста» разъема, надежно фиксируя его на проводе;
4. Соединение. Разъем вставляется в ответную часть до щелчка, подтверждающего фиксацию основного замка. Дополнительный замок TPA (Terminal Position Assurance) вставляется сбоку коннектора и предотвращает смещение корпуса при вибрациях.

Разновидности FAKRA (цветовая палитра для европейского рынка)
