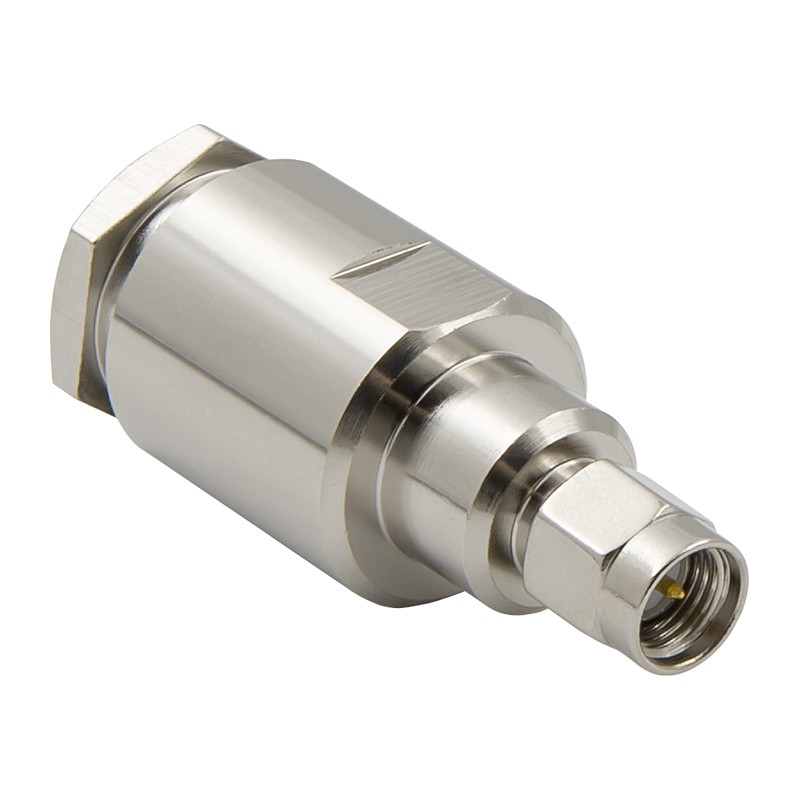

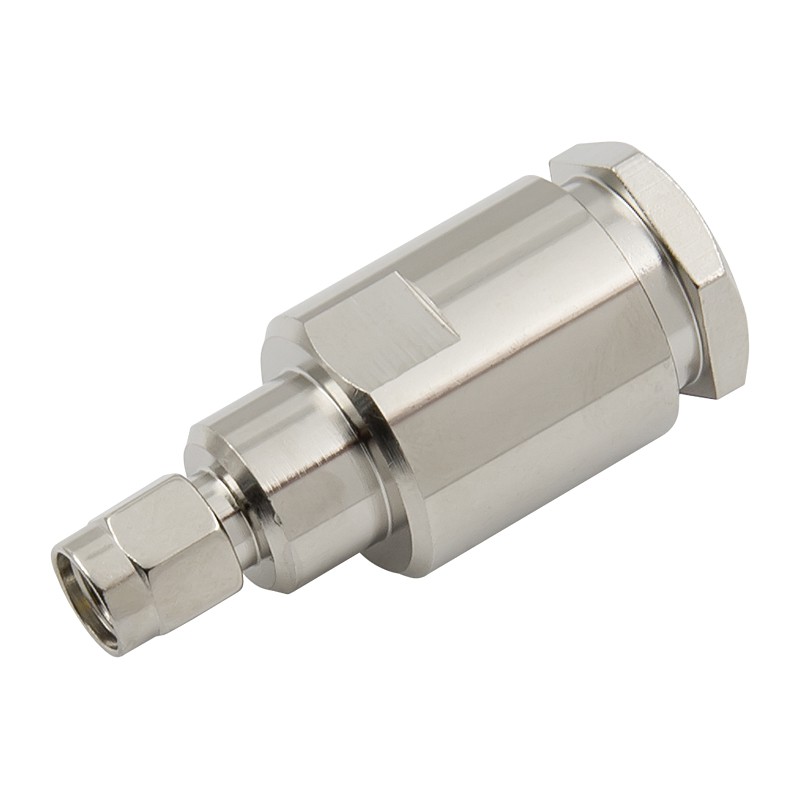

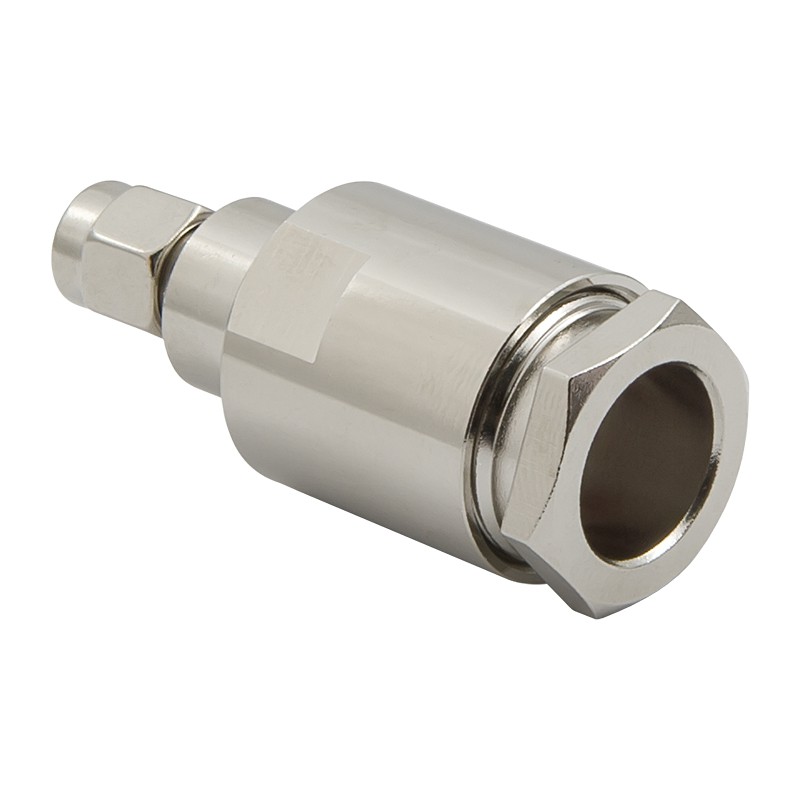

Разъём S-112B (SMA-male, прижимной, на кабель RG-213)

Прижимной разъем SMA-male для установки на коаксиальный кабель RG-213. Центральная жила припаивается к контакту, а корпус фиксируется на кабеле без использования обжимного инструмента — достаточно затянуть гайку ключом. Это решение для тех, кто собирает кабельные линии самостоятельно и хочет получить надежное соединение без покупки специализированного инструмента.

Назначение коннектора SMA под кабель RG -213

SMA-коннекторы — компактные высокочастотные соединители с сопротивлением 50 Ом для передачи радиосигнала частотой до 18 ГГц. Их применяют для коммутации выносных антенн с LTE-роутерами, модемами, некоторыми видами усилителей и измерительными приборами.

Кабель RG-213 — толстый коаксиал (Ø10,3 мм) с многопроволочной центральной жилой. Его используют для прокладки линий между антеннами и оборудованием на расстояниях до 20–30 метров, где одновременно важны низкие потери сигнала и гибкость провода. S-112B специально разработан под диаметр и конструкцию этого кабеля (подходит ко всем разновидностям: RG-213 U, C/U PVC, C/U PE и т. д.).

Конструкция и метод установки

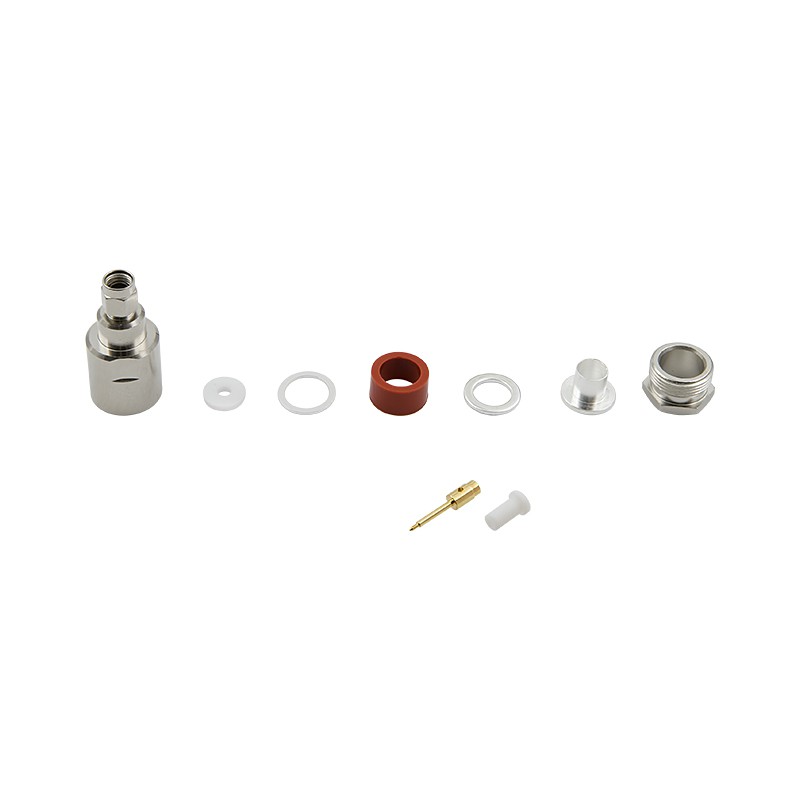

Разборный штекер состоит из нескольких элементов:

1. Корпус с внутренней резьбой;
2. Гайка с наружной резьбой;
3. Центральный контакт (игла для пайки);
4. Пластиковый изолятор;
5. Прижимная втулка-«грибок»;
6. Две шайбы разной толщины;
7. Уплотнительное кольцо.

Центральная жила коаксиала припаивается к контакту разъема. Все элементы собираются в правильной последовательности, следуя инструкции, и корпус фиксируется на кабеле затягиванием прижимного кольца (гайки).

Метод прижима не требует кримпера (обжимных клещей) — вся фиксация происходит за счет резьбового соединения. Это делает разъем доступным для домашней установки, но требует аккуратности и внимательного отношения к последовательности действий. Неправильная установка приводит к плохому контакту, потерям сигнала или механическому повреждению кабеля.

Расшифровка маркировки S-112B

Обозначение разъема содержит информацию о его характеристиках:

• S — семейство SMA (субминиатюрная А-версия);
• 1 — male-тип (вилка, папа);
• 1 — прямой конструктив (без угловых переходов);
• 2 — крепление методом прижима (без обжимного инструмента);
• B — модификация под коаксиал RG-213 с многопроволочной центральной жилой.

Оформите заказ через корзину на сайте. Нужна кабельная сборка с уже установленными разъемами? В каталоге представлены многочисленные комбинации, а редкие варианты можем изготовить под заказ (нужной длины с любыми типами коннекторов). Консультации по телефону 8-800-3333-965!

Разъем S-112 — инструкция по установке [PDF, ~758Kb]
