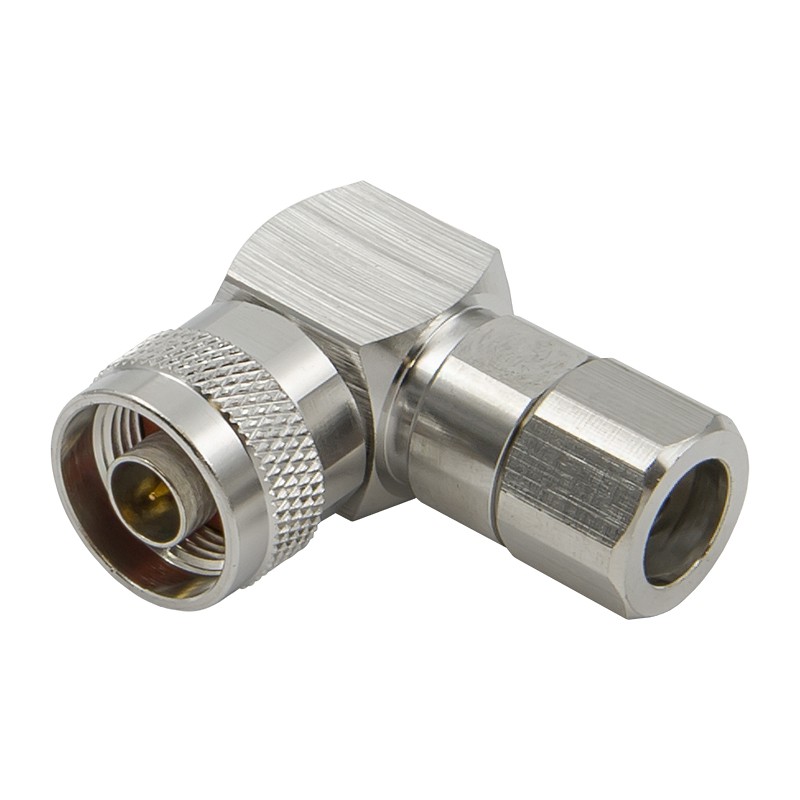

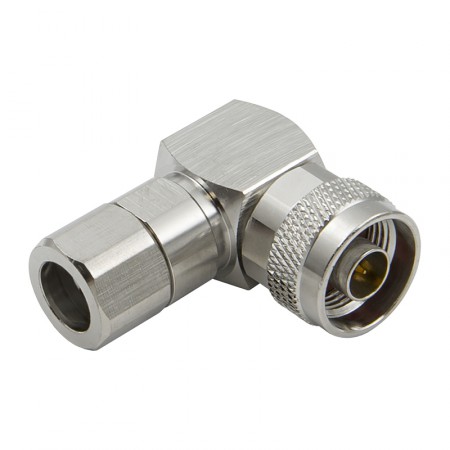

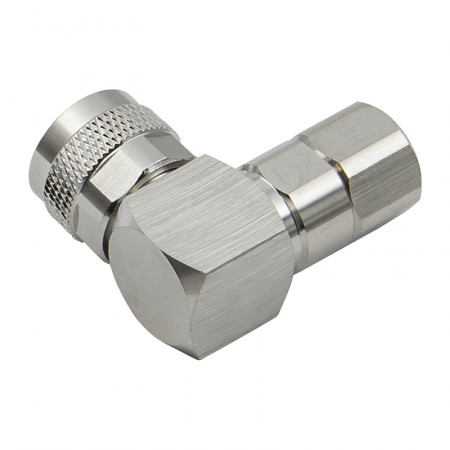

Разъём N-122C/8D (N-male, угловой, прижимной, на кабель 8D, цанга)

Угловой разъем N-122C/8D предназначен для быстрого монтажа на коаксиальный кабель серии 8D-FB. Это вилка N-type с изгибом 90°, которая фиксируется на кабеле прижимным способом. Основное удобство коннектора достигается цанговым креплением центральной жилы, которое не требует пайки.

Маркировка расшифровывается так:

• N — серия разъема (N-тип) с волновым сопротивлением 50 Ом;
• 1 — вилка (N-male, «папа»);
• 2 — угловой конструктив (90°);
• 2 — монтаж оплетки прижимным методом;
• C — крепление центрального контакта цангой (без пайки);
• 8D —для кабелей 8D-FB.

Для чего нужен угловой разъем?

Прямые разъемы при боковом подключении к оборудованию заставляют кабель резко изгибаться, что создает ненужную нагрузку и может повредить трассу. Угол 90° позволяет плавно направить кабель 8D-FB вдоль стены, шкафа или мачты. Это сохраняет его целостность, улучшает эстетику монтажа и снижает риск перелома жилы у самого коннектора, что особенно важно для толстого и жесткого коаксиала.

Разъем совместим со всеми разновидностями кабеля 8D-FB (CCA PVC, CCA PE, CCA LSZH, CU PVC, CU LSZH и др.)  и является удачным выбором для систем, где важна скорость развертывания и надежность. Основные сферы:

• Организация фидерных линий в профессиональных комплексах усиления сотовой связи (репитеров) на объектах с плотной компоновкой;
• Подключение измерительного оборудования (анализаторов спектра, генераторов) в лабораторных условиях, где требуется аккуратная укладка кабеля;
• Монтаж антенных систем на телекоммуникационных мачтах и вышках.

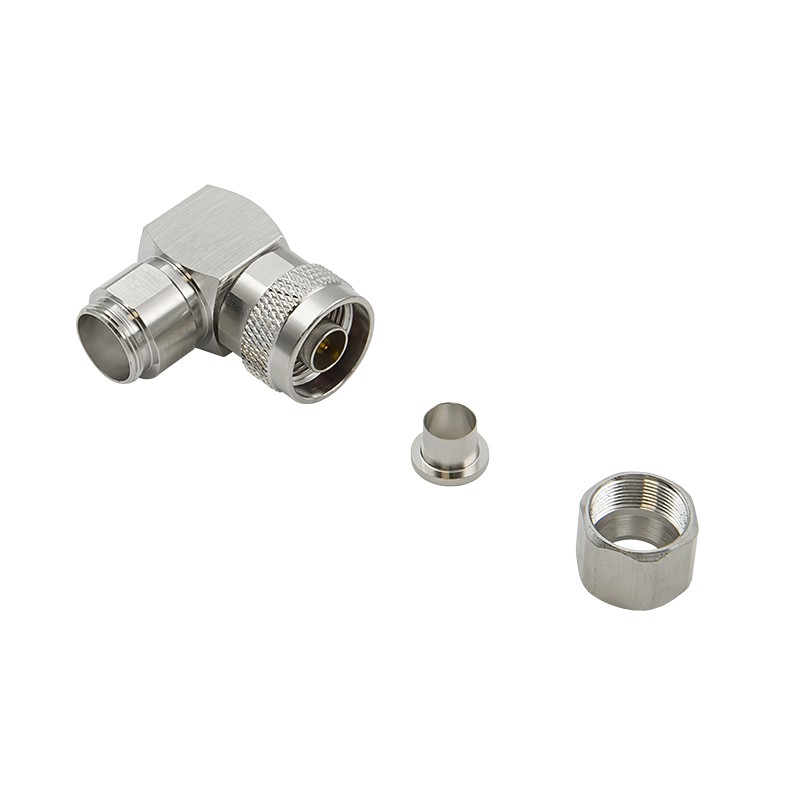

Коннектор имеет упрощенную конструкцию и состоит из корпуса, прижимной гайки и внутренней втулки. Монтаж занимает несколько минут и требует только гаечного ключа и инструмента для зачистки провода.

Центральная жила фиксируется цанговым зажимом. Такой метод быстрее пайки, что важно при работе в полевых условиях или при больших объемах. Надежности цангового соединения достаточно для стационарных систем. Для оборудования, подверженного постоянной сильной вибрации, предпочтительнее обжимные аналоги N-121/8D.

Технические параметры

Разъем относится к классический N-серии, которая до сих пор используется производителями радиооборудования. Эта серия имеет прочное резьбовое соединение и подходит для комнатного или уличного монтажа.

• Угловая вилка N-серии (50 Ом). Популярная серия разъемов для усилителей (репитеров), антенн, измерительных приборов и другой радиоэлектроники. Рабочий частотный диапазон — до 11 ГГц;
• Прижимной монтаж экрана. Оплетка коаксиала фиксируется затягиванием гайки, что исключает использование кримпера;
• Цанговое крепление центральной жилы. Встроенный пружинный зажим создает надежный электрический контакт без применения паяльника;
• Покрытие контакта золотом. Золото предотвращает окисление, обеспечивая стабильное низкое переходное сопротивление в течение всего срока службы.
