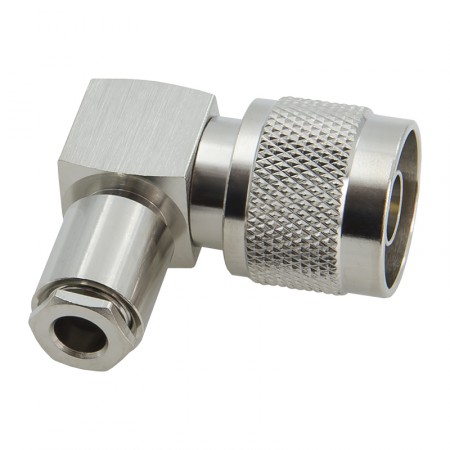

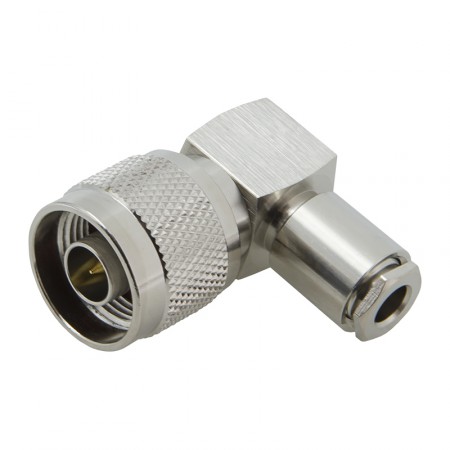

Разъём N-122F (N-male, угловой, прижимной, на кабель RG-58)

Вилка N-типа в угловом исполнении для установки на RG-58 и другие радиокабели 50 Ом диаметром 5 мм. Установка разъема под прямым углом к кабелю особенно удобна, когда доступ к ответной розетке ограничен из-за малого пространства внутри монтажного шкафа или когда приборная панель прибора располагается близко к стене. Коннектор фиксируется на кабеле прижимным способом, а центральная жила припаивается к пину внутри корпуса.

С какими приборами используются N-разъемы?

Разъемы N-серии получили популярность благодаря универсальности, надежности и прочности. Они имеют резьбовое сочленение, которое поддерживает устойчивый контакт при механических вибрациях, например, возникающих от порывов ветра или в транспорте. Достаточно компактные размеры вилки и розетки позволяют применять эту серию не только в промышленных, но также в бытовых условиях жилых помещений.

N-коннекторы были спроектированы более 80 лет назад для использования в военной сфере, однако их преимущества оказались настолько весомы, что постепенно их использование распространилось также на бытовую радиоэлектронику. Современные исполнения N-разъемов поддерживают передачу РЧ-сигнала до 11 ГГц, имеют стабильный импеданс 50 Ом и, таким образом, совместимы с большинством беспроводных коммуникаций, включая сотовые сети и WiFi. Розетки устанавливаются на ретрансляторах сотовой связи, антеннах, точках доступа, а вилки — на соединительных кабельных сборках.

Коннектор N-вилка под обжимную установку

N-122F имеет угловое исполнение и разборную конструкцию, то есть размещается на коаксиальном кабеле RG-58 прижимным методом. Разъем может быть установлен как на кабель с цельной жилой RG-58 A/U, так и на вариант с плетеным проводником C/U или иную вариацию этой марки. Диаметр кабеля составляет 5 мм, а его затухание оптимально для прокладки кабельных трасс длиною до 10–15 м в зависимости от допустимых потерь.

Каждая буква и цифра в названии разъема N-122F указывает на определенную конструктивную характеристику:

• N — радиочастотный коннектор N-типа;
• 1 — соединитель «папа» (вилка);
• 2 — угловое исполнение (вилка располагается под 90° к проводу). Аналог прямой конструкции имеет индекс N-112F;
• 2 — метод установки «прижимной»;
• F — совместимая кабельная серия RG-58 (50 Ом).

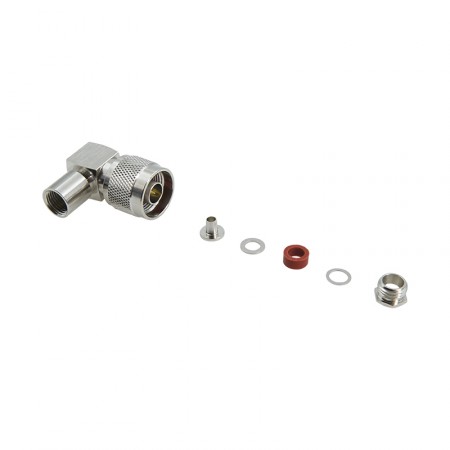

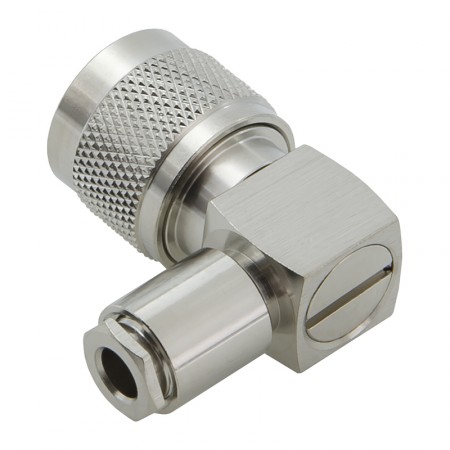

Для монтажа вилки на кабель не требуются специнструменты, поскольку фиксация и удержание корпуса производится механически (прижимом гайкой). Центральный проводник кабеля припаивается к пину через отверстие, доступное за боковой шторкой, которая отвинчивается во время установки. При наличии в вашем распоряжении обжимных клещей используйте разъем N-121F.

Чтобы приобрести один или несколько прижимных коннекторов N-male с угловым конструктивом, добавьте товар в корзину и подтвердите заказ онлайн. Наши менеджеры свяжутся с вами, чтобы подтвердить информацию! Получить предварительную консультацию об оборудовании можно по телефону 8-800-3333-965!
