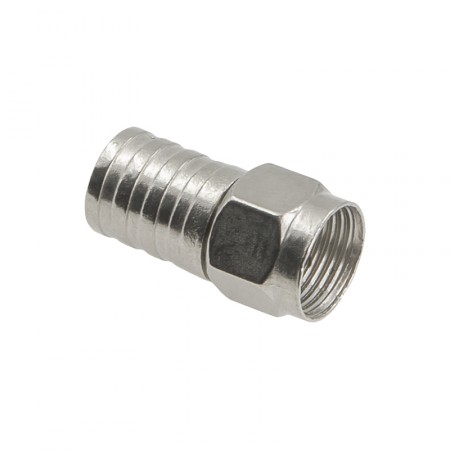

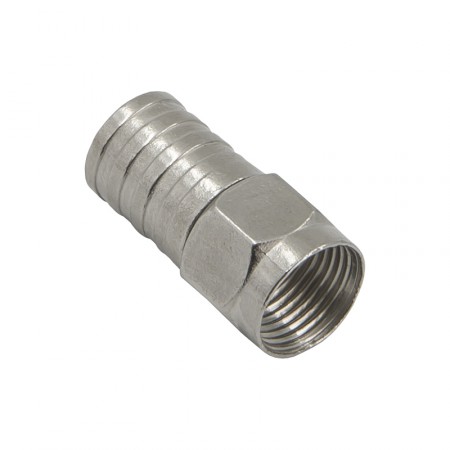

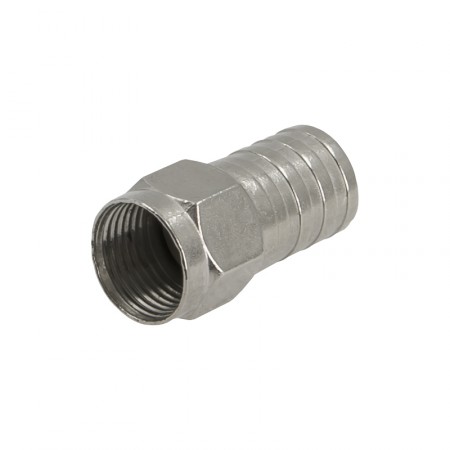

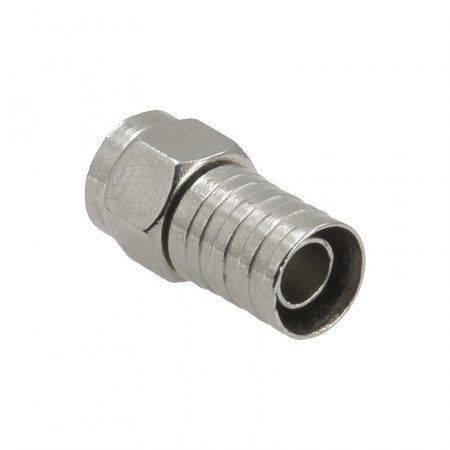

Разъём F-111A (F-male, обжимной, на кабель RG-6)

Разъем обжимного типа F-male (75 Ом) для монтажа на коаксиальный кабель RG-6 или аналогичный. Кабельные сборки с коннекторами F-111A используются для подключения телевизионной техники, а также в некоторых бюджетных системах усиления связи. Для установки этого разъема на провод необходимы специальные клещи.

Применение F-разъема в ТВ-оборудовании и системах связи

Коннекторы F-серии являются одними из простейших соединителей для передачи ВЧ-сигнала. Вилка и розетка имеют резьбовое соединение, при этом центральный пин (штырь) вилки формируется из самой жилы кабеля. Такая простая конструкция упрощает процесс монтажа и избавляет от необходимости пайки элементов.

Наибольшее распространение разъемы F-типа получили для передачи видео- и аудиосигналов. Этот тип соединителей часто устанавливается на ТВ-антенны и усилители, оборудование эфирного и спутникового вещания.

К особенностям коннекторов относится:

• Элементарный конструктив без необходимости пайки центрального контакта;
• Резьбовое соединение, которое обеспечивает необходимую надежность и прочность контакта, устойчивость к вибрациям;
• Поддержка широкого диапазона частот (F-коннекторы справляются с передачей сигнала частотой 2 ГГц и даже выше);
• Волновое сопротивление 75 Ом, которое обеспечивает совместимость без дополнительных потерь с большинством ТВ-устройств и марок кабеля.

Отдельной сферой применения коннекторов является передача радиосигнала в системах усиления сотовой связи и мобильного интернета. Данный вид соединителей применяется совместно с недорогими кабелями 75 Ом для снижения стоимости оборудования вместо профильных комплектующих 50 Ом.

Разъем F-серии под обжим для RG-6

Коннектор F-111A устанавливается на кабель RG-6 и его аналоги (Ø6,3–6,9 мм). Этот разъем является обжимным и имеет конструкцию, в которой корпус совмещен с обжимной гильзой. Гильза уже встроена внутрь корпуса, а обжим производится по внешней поверхности основания.

Для установки коннектора необходимы специальные клещи, такие как Cabelcon CRP 106F, Lans HT-106Q, RTM HT 106F или похожие с диаметром матрицы (губки) 0,324″. При отсутствие подходящего инструмента используйте разъемы Push-On с самообжимом или более простые накручивающиеся модели F-113A.

Разъем не имеет полной защиты от влаги и при использовании на улице по желанию пользователя может быть дополнительно герметизирован.

Чтобы купить разъем F-111A, добавьте товар в корзину, укажите нужное количество и оформите заявку. Наши менеджеры свяжутся с вами, чтобы подтвердить заказ и ответить на вопросы! Связаться с нами для предварительной консультации всегда можно по номеру 8-800-3333-965.
