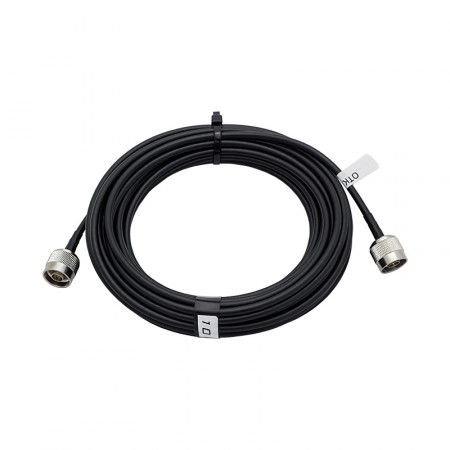

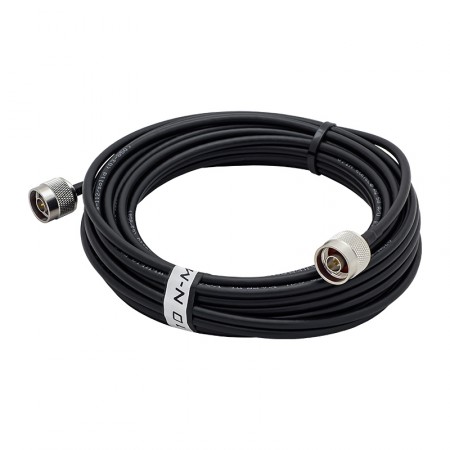

Соединительный кабель с двумя напаянными разъемами N-male («папа») для подключения репитеров, линейных усилителей и других высокочастотных устройств. Универсальная кабельная сборка марки RG-58 длиною 10 метров имеет высокую гибкость при сравнительно низких потерях.
Элемент коммутации репитеров и уличных антенн
Диаметр RG-58 — всего 5 мм, что делает этот кабель удобным при монтаже в бытовых условиях. Провод легко огибает оконные рамы и дверные косяки, умещается в тонких кабель-каналах и плинтусах, может быть проложен в труднодоступных местах.
Предлагаемая кабельная сборка может применяться для соединения как активных, так и пассивных элементов системы усиления связи. Основные сценарии использования:
- Соединение внешней (уличной) антенны с прибором внутри помещения — репитером, антенным усилителем, модемом или 4G-роутером;
- Подключение внутренней (комнатной) антенны к репитеру;
- Подключение линейных усилителей (бустеров) к репитеру;
- Удлинение кабельных трасс (при совместимых коннекторах).
Особенности и рекомендации к применению
Кабель RG-58 — это популярная марка «коаксиала» для уличного или внутреннего монтажа. Провод имеет медный проводник (Ø2,9 мм) и диэлектрик FPE (вспененный полиэтилен). Экранирование обеспечивается двойным слоем из тонкой фольги и оплетки. Оболочка выполнена из ПВХ черного цвета.
Для своего небольшого диаметра (Ø5 мм) кабель обладает сравнительно низкими потерями. Затухание на 10 метров при частоте 900 МГц составит около 3,5 дБ, а при частоте 2500 МГц — порядка 6,1 дБ. Считается, что напаянные разъемы добавляют по 1 дБ потерь с каждого конца сборки.
Учитывая приведенные параметры, эта кабельная сборка показана к использованию для передачи сотового сигнала достаточной мощности. При необходимости передать ослабленный сигнал (например, за городом) рекомендуется использовать кабель с более низкими потерями (например, 5D-FB) или сократить длину фидерного тракта.
Если вы не нашли в нашем каталоге кабельной сборки нужной длины с подходящей конфигурацией разъемов, мы можем изготовить для вас необходимую позицию! Позвоните по телефону по телефону 8-800-3333-965, и наши менеджеры рассчитают для вас стоимость индивидуального заказа!
Характеристики | |
Разъем (сторона 1) | N-male |
Разъем (сторона 2) | N-male |
Длина | 10 м |
Марка кабеля | RG-58 A/U |
Центральный проводник (материал) | медь |
Центральный проводник (диаметр) | 1,0 мм |
Изоляция (материал) | вспененный полиэтилен |
Изоляция (диаметр) | 2,9 мм |
Экран | двойной (алюминиевая фольга и проволочная оплетка) |
Плотность оплетки | 64% |
Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
Внешняя оболочка (диаметр) | 5,0 мм |
Цвет | черный |
Волновое сопротивление | 50 ±2 Ом |
Затухание (на 100 м) |
900 МГц: 35 дБ 1800 МГц: 51 дБ 2100 МГц: 55 дБ 2500 МГц: 61 дБ |
Доставка и гарантия | |
Доставка по Москве | 500 руб., 1–2 дня |
Доставка по СПб | 500 руб., 1–2 дня |
Доставка по России | 700 руб., 3–7 дней |
Оплата | наличными / картой / по счёту с НДС |
Манибек | 14 дней |
Гарантия | 12 месяцев |
Техподдержка | Будни 9-17, Вых 10-16 |
Установка под ключ | Москва, СПб от 5000 руб. |
Исправление ошибок | |
Если вы заметили ошибку, выделите текст и нажмите Ctrl+Enter или напишите нам. |
Тип кабеля | |
RG-58 | RG-58 |
Длина | |
10 м | 10 м |
Разъёмы | |
N-N | N-N |
Импенданс | |
50 Ом | 50 Ом |
