Кабель RG-58 C/U (черный)

Коаксиальный кабель RG-58 C/U имеет плетеную центральную жилу из луженой меди и обычно используется как среда передачи высокочастотного сигнала сотовых сетей. Этот кабель часто применяется при изготовлении кабельных сборок небольшой длины (5–10 м), а также при монтаже стационарных трасс аналогичной протяженности. Имеет сопротивление 50 Ом и совместим с разнообразным сотовым оборудованием.

В чем преимущество коаксиала с плетеной жилой?

Плетеная жила обеспечивает лучшую гибкость кабеля и допускает большее число циклов сгибания, чем аналогичный провод с цельным проводником. Марка RG-58 C/U идеально подходит для изготовления джамперов, которые часто переносятся с места на место, используются с разным типом оборудования и регулярно подвергаются деформации. Для единоразового монтажа доступна версия RG-58 A/U с цельной жилой.

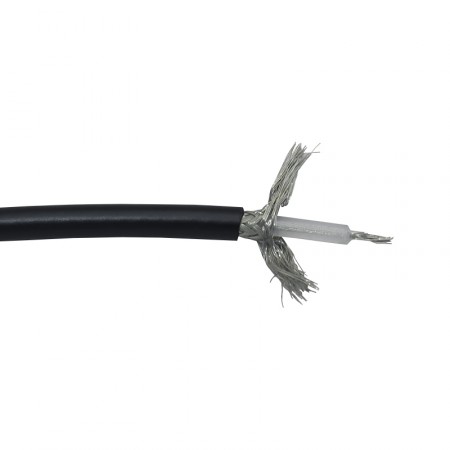

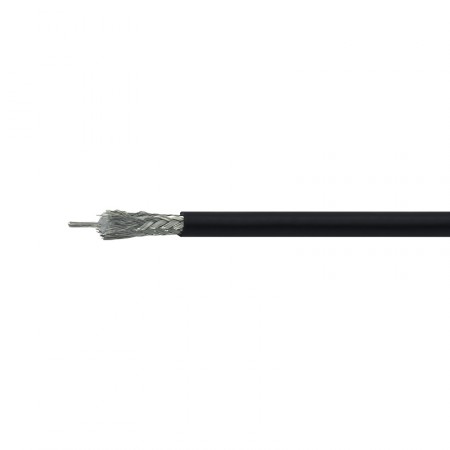

Структурно кабель является классическим «коаксиалом» и состоит из следующих элементов:

• Центральный плетеный проводник (Ø0,92 мм). Жила состоит из 19 тонких медных луженых проводков, сплетенных по определенной системе;
• Диэлектрик из полиэтилена (Ø2,95 мм). Слой изоляции обеспечивает правильное и постоянное (соосное) размещение внутреннего и внешнего проводников друг относительно друга;
• Внешний проводник (Ø3,50) состоит из проволочной оплетки TCCA (луженый омедненный алюминий);
• Внешняя оболочка ПВХ (Ø5,00 мм). Оболочка (англ. Jacket) защищает компоненты провода от воздействий окружающей среды, включая влагу, пыль и УФ-лучи.

RG-58 C/U имеет универсальное применение для внутреннего и внешнего монтажа, то есть может применяться в помещениях или под открытом небом без дополнительной защиты!

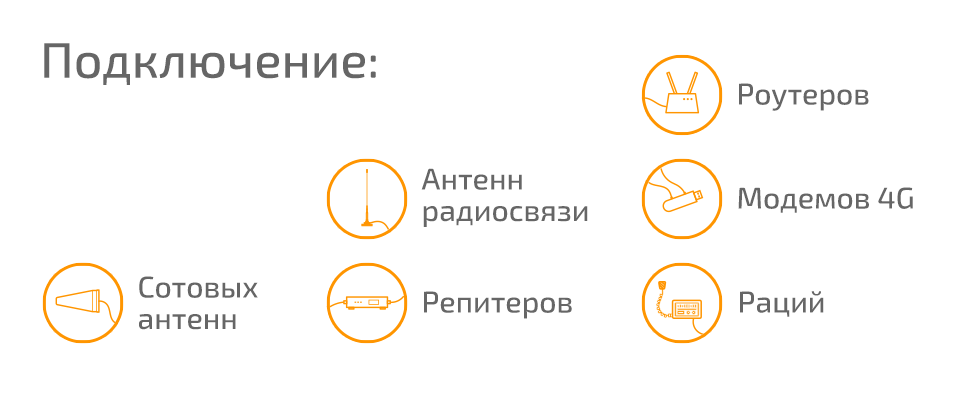

Основные применения: репитеры, модемы, LTE-роутеры и радиостанции

Серия RG-58 приспособлена для передачи сигнала частотой до 6 ГГц, однако разумные значения затухания находятся в пределах диапазона 3 ГГц. Другими словами, кабель адаптирован для работы с частотами сотовой связи GSM, 3G и 4G/LTE и другого радиооборудования. Наиболее частые применения:

• Подключение выносных (в том числе уличных) антенн к модемам, LTE-роутерам и радиостанциям/рациям;
• Подключение донорных и сервисных антенн к усилителям (репитерам) сигнала;
• Соединение усилителей друг с другом (например, подключение бустера или антенного усилителя к репитеру);
• Использование с оборудованием измерительного типа, калибровочными инструментами, временное подключение на стендах или в полевых условиях и т. п.

Из-за использования плетеной жилы этот кабель имеет повышенные показатели затухания: например, на частоте 900 МГц потери составляют 53,5 дБ на 100 м, а на частоте 2500 МГц — 98 дБ. Как правило, RG-58 C/U используется для кабельных линий максимальной протяженностью 10 м, а для более длинных трасс применяются проводники серии D-FB (5D, 8D и 10D).

Кабель совместим со многими типовыми коннекторами серий N, SMA, TNC, BNC и другими, что позволяет на его базе изготовить джампер практически любой конфигурации.

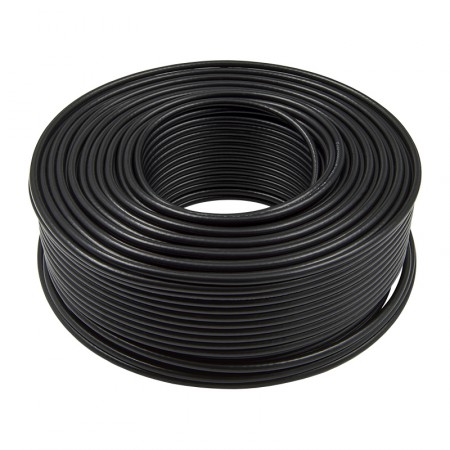

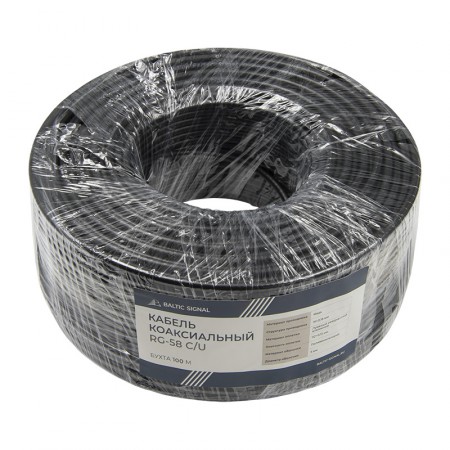

С завода RG-58 C/U поставляется в бухтах по 100 м. В нашем магазине вы можете купить бухту целиком или заказать отрезок нужной протяженности: просто добавьте нужный объем (метраж) в корзину и оформите заказ онлайн!

Цена указана за 1 метр погонный.

Кабель RG-58 C/U — спецификации [PDF, ~143Kb]
