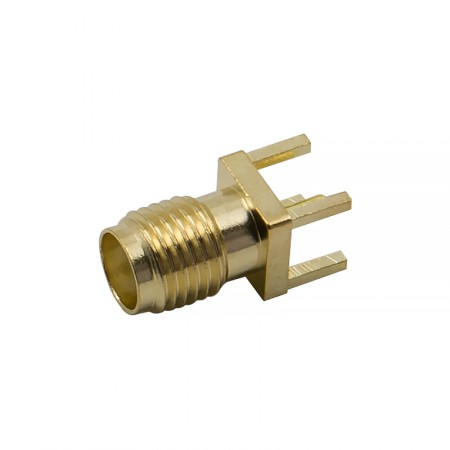

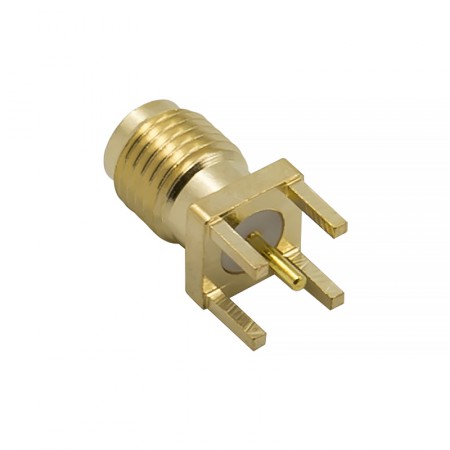

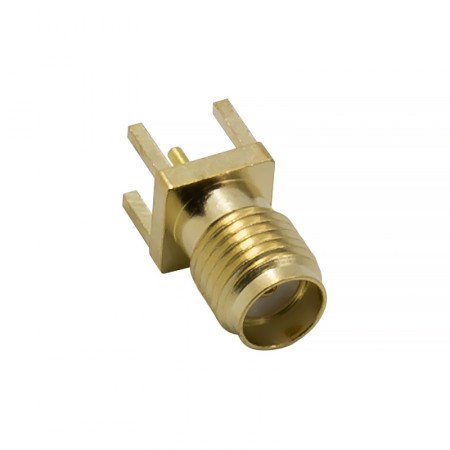

Разъём S-P215 (SMA-female, под печатный монтаж, 4 ножки по углам)

S-P215 — розетка SMA-типа под печатный монтаж, то есть для установки на печатную плату устройства. Типовой диапазон рабочих частот SMA-коннекторов достигает 18 ГГц, что позволяет применять их в оборудовании различных стандартов мобильной связи (включая LTE и 5G), WiFi-сетей, GNSS-приемников и других видов беспроводных коммуникаций.

Особенности применения коннектора SMA-типа

Разъемы SMA относятся к соединителям с сопротивлением 50 Ом, что позволяет применять их с соответствующими радиокабелями и устройствами без дополнительной потери мощности. Обычно такие коннекторы устанавливаются на платы приборов, которые выполняют прием и передачу ВЧ-сигнала и нуждаются в подключении наружной антенны.

Розетка S-P215 устанавливается на платы интегрируемых LTE-маршрутизаторов, радиокарт, беспроводные контроллеры и другие приборы, которые организуют прием и передачу управляющих радиосигналов. Коннектор оснащен 4 ножками и монтируется на печатную плату пайкой. Ножки расположены по углам основания (6,0 x 6,0 мм). Также в продаже доступен вариант S-P215 с ножками по углам и центру (6,0 x 3,0 мм).

Разъемы под печатный монтаж необходимы для проведения ремонтных работ, когда исходный соединитель вышел из строя и требует замены. Также такие коннекторы применяются радиолюбителями и инженерами, которые занимаются разработкой собственных решений на базе одноплатных компьютеров.

Что обозначает название разъема?

Название S-P215 следует общепринятому обозначению ВЧ-разъемов, где буквами и цифрами «шифруются» основные конструктивные особенности:

• S — соединитель SMA-типа;
• P — версия PCB (для установка на плату), 4 ножки по углам 6,0 x 6,0 мм;
• 2 — разъем «мама» (гнездовой контакт);
• 1 — прямой конструктив;
• 5 — монтаж посредством пайки на плату.

Резьбовой тип соединения, используемый в SMA-разъемах, обеспечивает устойчивость к вибрациям. Из-за малых размеров несколько разъемов такого типа легко умещаются даже на небольших платах маршрутизаторов. SMA-серия коннекторов применяется на устройствах, где важно удобство коммутации, поддержка широкого диапазона частот и экономия пространства.

Чтобы купить S-P215 с угловым размещением ножек, поместите товар в корзину и завершите покупку. Не забудьте указать нужное количество товара перед подтверждением заказа! Чтобы задать вопрос нашим специалистам, позвоните по номеру 8-800-3333-965 или воспользуйтесь опцией «Обратный звонок»!
