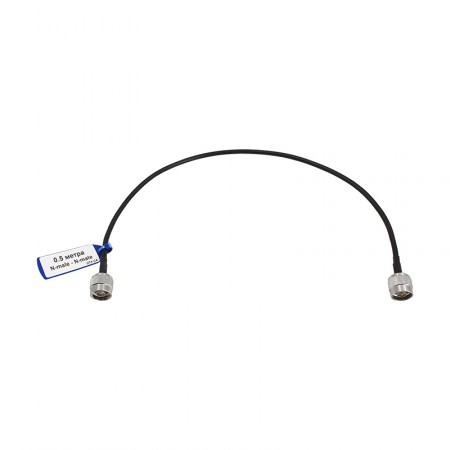

Кабельная сборка N-male - 0,5 метра RG-58 - N-male

Цена: 800 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3687

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Соединительный провод 50 см с разъемами N-male для коммутации радиооборудования. Основа сборки — коаксиальный кабель RG-58. Эта кабельная сборка напоминает пигтейл: благодаря небольшой длине и гибкости, она часто используется для соединения разнотипных устройств, удлинения кабельных трасс или смены разъема без его физической замены.

Короткий кабель (почти пигтейл) для GSM/LTE-оборудования

Короткий отрезок коаксиальной кабельной линии обеспечивает удобство соединения оборудования, когда устройства установлены на небольшом расстоянии. Помимо непосредственной задачи соединения, этот джампер может использоваться для наращивания кабельной линии или выполнять функцию антенного адаптера (переходника).

Кабельная сборка состоит из следующих элементов:

  • 0,5 м кабеля RG-58 A/U (Ø5,0 мм). Эта марка коаксиального кабеля имеет цельномедную жилу и надежный двойной экран, которые обеспечивают защиту от помех и передачу сигнала с минимальным затуханием. Потери мощности не превышают затухание при использовании пигтейлов;
  • Разъемы N-male (вилки). С обеих сторон провода установлены коннекторы N-серии («папа»), которые являются стандартными соединителями для многих видов устройств сотовой связи и WiFi;
  • Опознавательная бирка. Этот съемный элемент помогает определить нужный кабель в ситуации, когда вы приобрели большое количество схожих продуктов, которые отличаются только маркой кабеля и/или длиной.

Для какого оборудования подходит?

Кабель RG-58 и разъемы N-серии имеют сопротивление 50 Ом, которое является стандартом сетей беспроводной связи. Эта сборка обычно используется для подключения оборудования, участвующего в приеме, передаче и обработке радиосигнала:

  • Ретрансляторы (репитеры) сотовой связи и мобильного интернета;
  • Линейные (магистральные) усилители;
  • Наружные антенны направленной и всенаправленной конструкции;
  • Сплиттеры, разветвители и диплексеры ВЧ-сигнала;
  • Точки доступа WiFi и другое оборудование беспроводных сетей;
  • Приборы измерения мощности (Power Sensor);
  • Приемники и передатчики ВЧ-сигнала промышленного класса (например, в составе БС операторов).

Производственный процесс кабельной сборки предусматривает установку разъема обжимным crimp-методом. Для этого специальная металлическая гильза деформируется клещами, скрепляя корпус коннектора и небольшой участок провода. Таким образом установленные разъемы надежны, долговечны и могут выдержать многочисленные циклы сопряжения.

Обязательный заключительный этап при производстве изделия — проверка инженерами отдела контроля качества. Сборка проверяется на прочность установки разъемов, а правильность их установки проходит контроль тестером.

Чтобы оформить заказ, добавьте товар в корзину и заполните форму. В случае, если кабельная сборка с нужными вам разъемами отсутствует в каталоге, сформируйте заказ на странице с конструктором. Любые вопросы об усилении связи и интернета вы можете задать нашим менеджерам, обратившись по телефону 8-800-3333-965 или заказав обратный звонок!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 50 см
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C



Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
RG-58 RG-58
Длина
0,5 м 0,5 м
Разъёмы
N-N N-N
Импенданс
50 Ом 50 Ом
