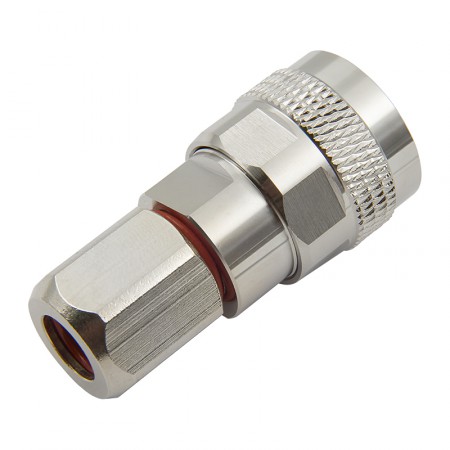

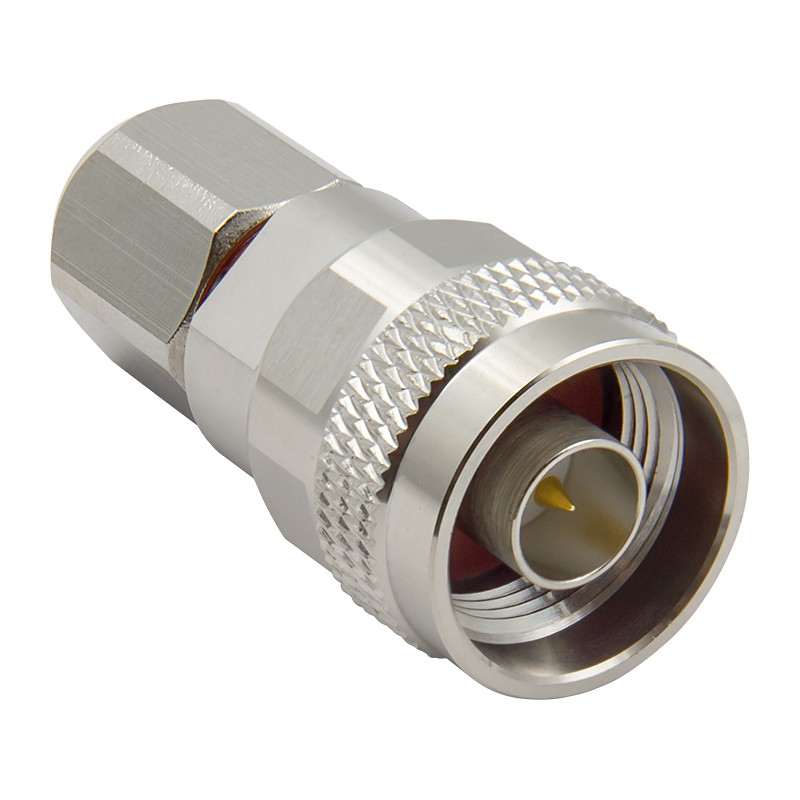

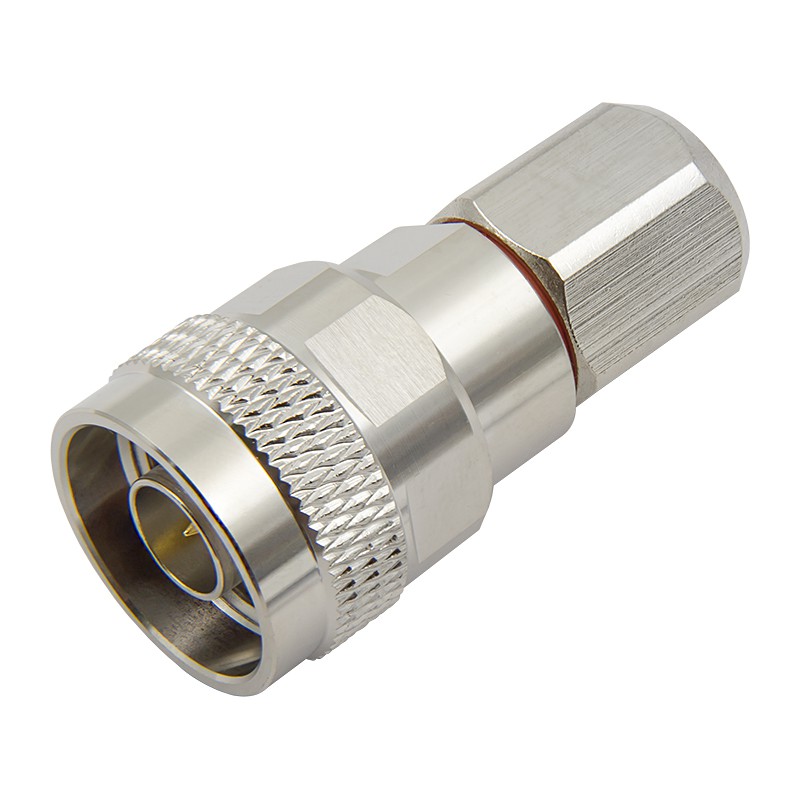

Разъём N-112C/5D (N-male, прижимной, цанга, прямой, герметичный, на кабель 5D)

Разъем N-112C/5D — прямая вилка N-male с цанговым креплением жилы под коаксиал 5D-FB. Оплетка фиксируется прижимной гайкой, а жила — цангой без пайки. Весь монтаж происходит без паяльника и кримпера, а готовое соединение выходит полностью герметичным.

В коде разъема зашифрована вся его конструкция:

• Буква N — N-серия, стандарт для СВЧ-трактов с сопротивлением 50 Ом;
• Первая цифра 1 — вилка, то есть male-исполнение;
• Вторая цифра 1 — корпус прямой, без изгиба;
• Третья цифра 2 — прижимной монтаж без кримпера;
• Буква C — центральный контакт удерживается цангой, пайка не требуется;
• Код /5D — кабельная группа, под которую рассчитан коннектор: 5D-FB диаметром 7,5 мм.

Удобный разъем для быстрой установки без пайки

В отличие от стандартного прижимного коннектора N-112/5D, модификация с индексом C в названии не требует пайки. Весь процесс сборки сводится к механической фиксации кабеля внутри вилки.

• N-вилка для оборудования 50 Ом. Классическая серия коннекторов, которая используется в системах с сотовыми репитерами, промышленном оборудовании WiFi и в прочих приборах радиосвязи. Рабочий диапазон частот доходит до 11 ГГц — этого хватает и для сотовых частот, и для более требовательной измерительной техники;
• Прямой конструктив. Прямое исполнение без изгиба подходит там, где кабель подводится к оборудованию напрямую и где место подключения не ограничено сбоку. Если кабель требуется подвести под углом 90° к устройству, используйте версию N-122C/5D;
• Совместимость с кабельной серией 5D. Коннектор рассчитан на коаксиал 5D-FB диаметром 7,5 мм, а также на другие кабели схожего диаметра. Одинаково подходит для модификаций с медной жилой и CCA;
• Упрощенный прижимной монтаж. Версия разъема с буквой C в наименовании убирает необходимость пайки. Жила заходит в цанговый зажим и держится там механически, а корпус остается без лишних технологических отверстий. Для полевых условий или точек, куда паяльник брать неудобно, это заметное преимущество;
• Улучшенная герметичность. Разъем снабжен уплотнительным кольцом, которое повышает защиту от воды и пыли. Это важно при монтаже во влажных помещениях или на улице;

Как собирается разъем на кабеле?

Монтаж укладывается в несколько простых действий и не требует ни кримпера, ни паяльника:

1. Сначала с кабеля снимают внешнюю оболочку на нужную длину, отгибают оплетку в сторону и подрезают диэлектрик до размера, заданного корпусом разъема;

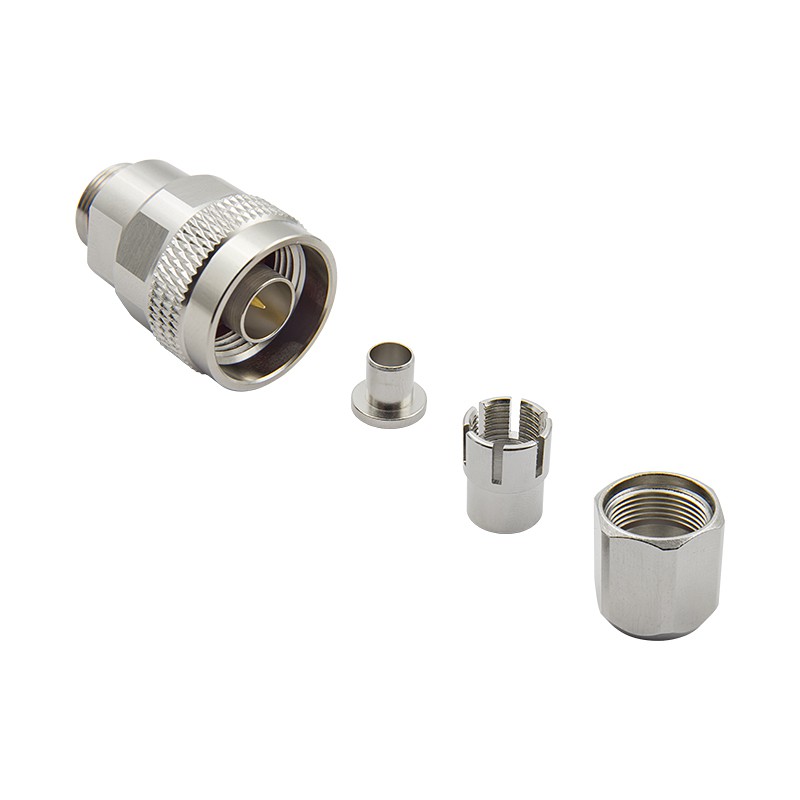

2. На подготовленный участок надевают штатные металлические втулки и заводят провод внутрь корпуса так, чтобы центральная жила точно попала в цанговый зажим;
3. Остается затянуть гайку — она жестко фиксирует разъем на проводе. На этом сборка завершена.

Добавьте герметичный разъем N-male в корзину, указав нужное количество, и оформите покупку через сайт! По любым вопросам звоните на номер 8-800-3333-965.
