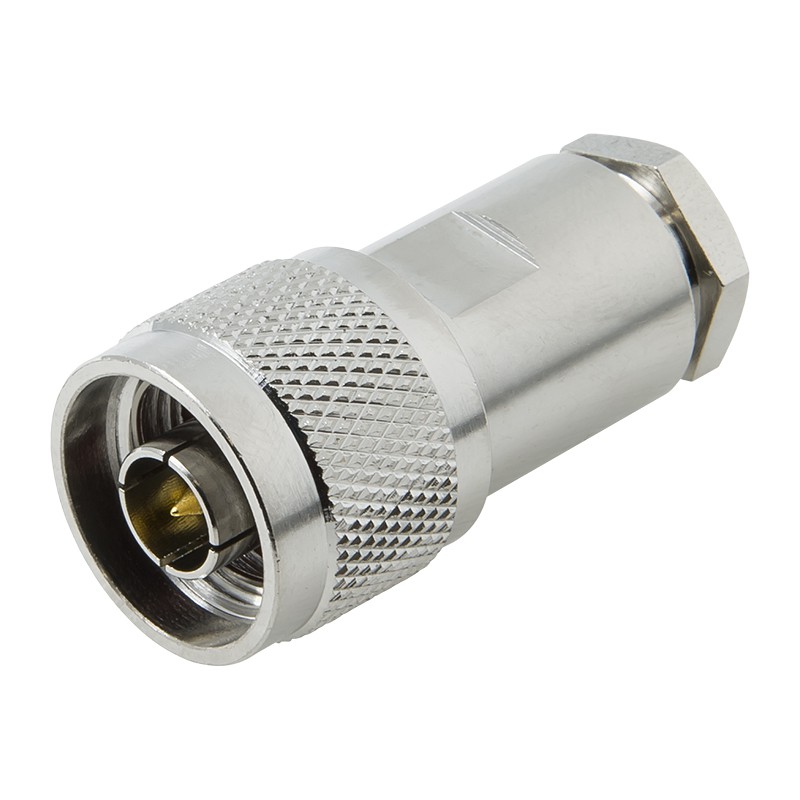

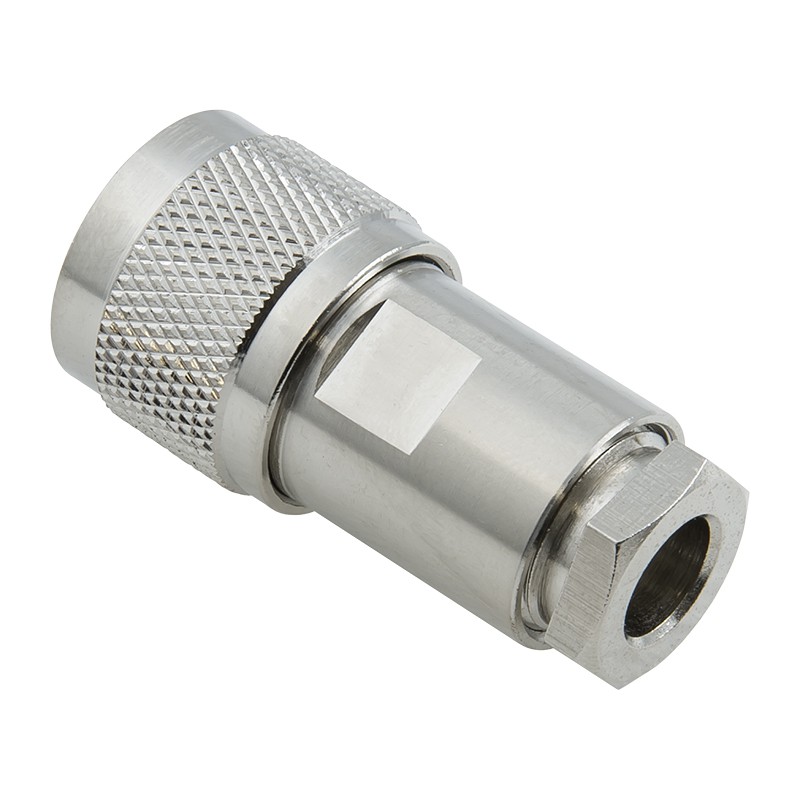

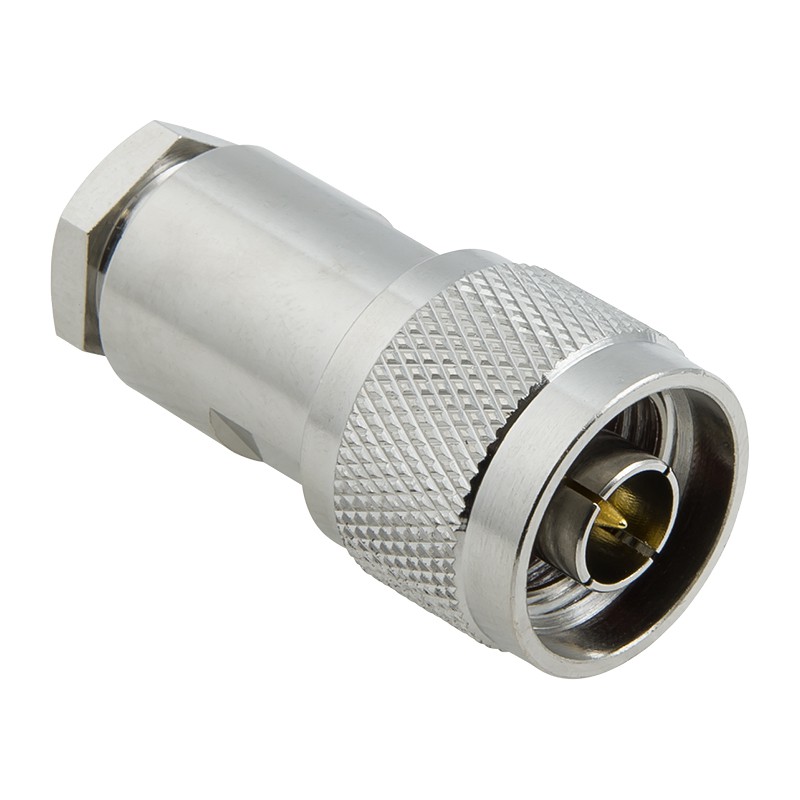

N-112/5D — прижимной разъем N-типа (вилка), предназначенный для использования с коаксиальным кабелем 5D-FB и другими кабелями схожего диаметра: Sat-703, RG-59, RG-6U.

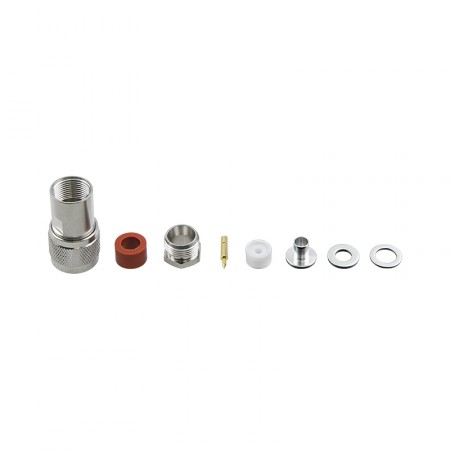

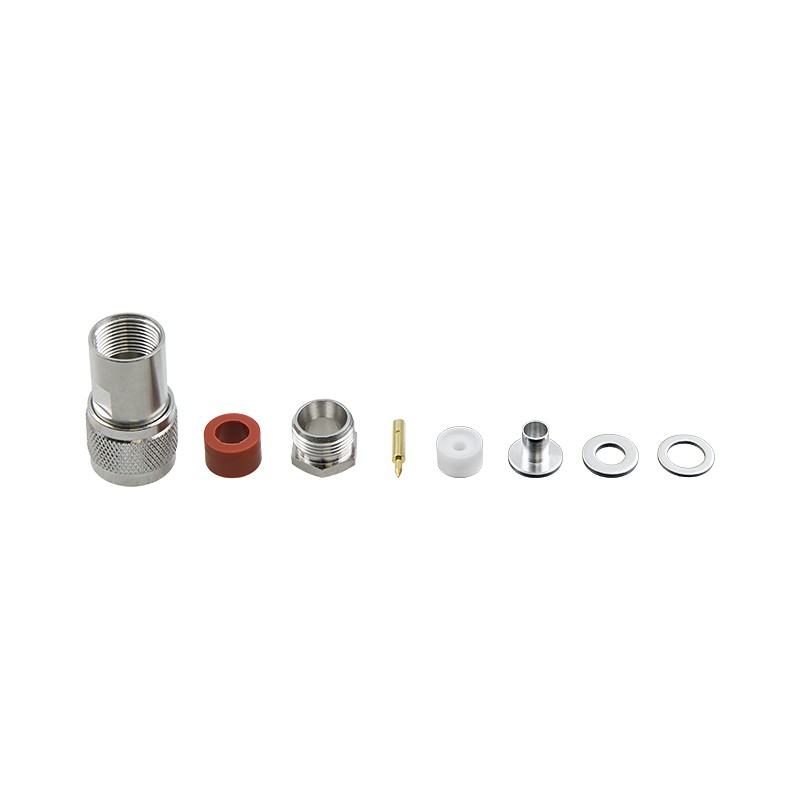

Данный разъем является прижимным: для монтажа оплетки кабеля не требуются обжимные клещи или другие специальные инструменты. Монтаж центральной жилы производится пайкой.
N-разъем — один из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Разъем поддерживает передачу сигнала частотой до 11 ГГц.
Разъемы типа N широко применяются в радиотехнике и, в частности, в системах усиления сотовой связи. Высокая прочность штекеров и крепкое резьбовое соединение гарантируют качественный контакт и минимальное затухание сигнала. На сегодняшний день N-разъем де-факто остается стандартом для СВЧ-устройств.
Инструкция по монтажу прижимных разъемов
Характеристики | |
Разъем | N-male |
Тип центрального контакта | штырь |
Марка кабеля | 5D-FB, Sat-703, RG-59, RG-6U |
Волновое сопротивление | 50 Ом |
Частотный диапазон | 0–11 ГГц |
Монтаж оплетки | прижимной |
Монтаж центрального контакта | пайка |
Покрытие корпуса | никель |
Покрытие центрального контакта | золото |
Конструктивное исполнение | прямой |
Способ крепления | кабельная вилка |
Вес | 40 г |
Доставка и гарантия | |
Доставка по Москве | 700 руб., 2–3 дня |
Доставка по СПб | 700 руб., 1–2 дня |
Доставка по России | 700 руб., 3–7 дней |
Оплата | картой / по счёту с НДС |
Манибек | 14 дней |
Гарантия | 12 месяцев |
Техподдержка | Будни 9-18 |
Установка под ключ | Москва, СПб от 7000 руб. |
Серия | |
Разъёмы N | Разъёмы N |
Тип кабеля | |
5D-FB | 5D-FB |
