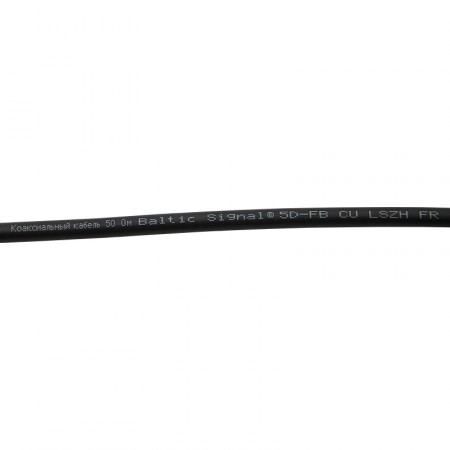

Кабель 5D-FB CU LSZH FR (черный)

Марка популярного радиокабеля 5D-FB CU (50 Ом) в исполнении с огнестойкой оболочкой. Этот коаксиальный кабель диаметром 7,5 мм востребован в радиосистемах различных масштабов, включая бытовые и промышленные решения для усиления мобильного сигнала. Кабель имеет низкие потери и обеспечивает долгий срок службы благодаря цельной медной жиле.

В каких системах применяется марка 5D-FB?

Основное назначение этой серии радиокабеля — соединение антенн с приемниками и передатчиками ВЧ-сигнала частотой до 6000 МГц. Кабельные линии 5D могут передавать сигнал мобильных сетей GSM, 3G и LTE, некоторых 5G-стандартов, а также современных протоколов WiFi (2,4 и 5 ГГц). Высокая универсальность и разумная цена обеспечила популярность этой серии среди профессионалов индустрии, радиолюбителей и пользователей бытовых радиоустройств.

К сферам применения 5D-FB CU LSZH FR относится:

• Подключение сервисных и донорных антенн к усилителям (ретрансляторам) сотового сигнала и дочерним усилителям-бустерам;
• Соединение наружных приемных антенн с LTE-маршрутизаторами, модемами, сотовыми модулями прочих устройств;
• Коммутация антенн с оборудованием семейства 802.11 (WiFi);
• Подключение оборудования GNSS (GPS, ГЛОНАСС, Galileo, BeiDou);
• Применение в лабораторных или полевых условиях, совместно с векторными анализаторами, спектр-анализаторами, генераторами, измерителями и т. п.

Низкие потери при малом диаметре

5D-FB CU LSZH FR применим в системах, где важна достаточная гибкость кабеля при приемлемых показателях потерь на дистанции 10–20 м. Кабель вносит затухание до 0,2 дБ/м при частоте сигнала GSM-900 (B8), до 0,3 дБ/м на частотах GSM/LTE-1800 (B3) и около 0,37 дБ/м на более высокой частоте LTE-2600 (B7).

Такие небольшие потери мощности позволяют применять 5D при соединении уличных антенн с комнатным оборудованием, даже если антенны установлены на выносных мачтах или размещаются на крыше.

Конструкция с огнестойкой оболочкой

Разновидность 5D с индексом LSZH FR имеет улучшенную негорючую оболочку, а буквенное сочетание CU указывает на использование цельномедной жилы. Такой кабель имеет хорошую гибкость, долговечность и подходит для использования в общественных заведениях, где требуется соблюдение норм пожарной безопасности.

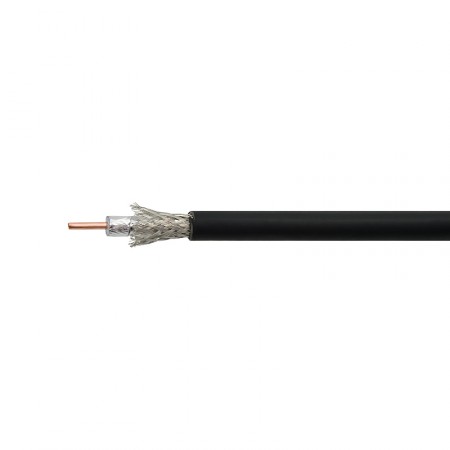

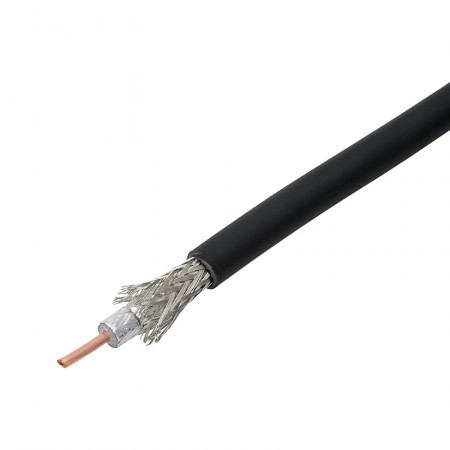

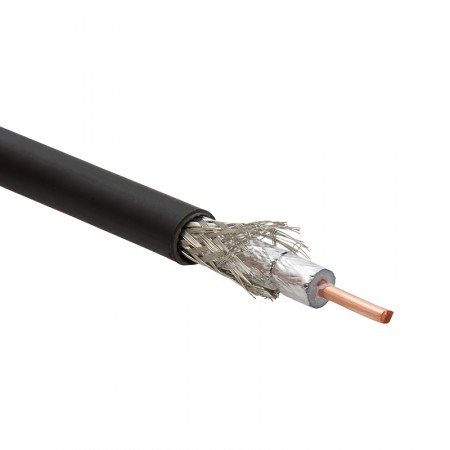

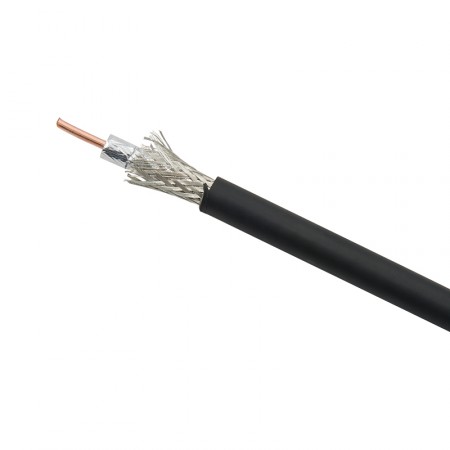

Внутреннее устройство включает следующие элементы:

• Цельный медный проводник Ø1,80 мм. Медь хорошо гнется и не ломается даже при частых деформациях. CU-проводник рекомендуется для кабельных сборок, которые планируется часто перемещать с места на место и подключать к различным приборам. По сравнению с более дешевой CCA-версией, медный кабель лишен рисков развития коррозии на разъемах из-за несовместимой гальванопары;
• Диэлектрический изолятор Ø4,90 мм из вспененного полиэтилена. Следующий «слой» кабеля создает устойчивый каркас для всей коаксиальной конструкции, обеспечивает размещение всех элементов на одной оси и определяет корректный импеданс 50 Ом;
• Экран (внешний проводник) из фольги и оплетки. Двойной экран имеет общий диаметр 5,64 мм. Этот элемент обеспечивает надежную защиту от внешних искажений в условиях «зашумленного» радиоэфира, при наличии рядом работающей электроники и других источников электромагнитных помех;
• Внешний слой из негорючего полиэтилена Ø7,54 мм. Индекс LSZH FR означает, что наружная оболочка имеет малое выделение дыма при нагреве (Low Smoke), не содержит токсичных галогенов (Zero Halogen) и имеет устойчивость к горению (Fire Retardant). В случае возгорания в помещении такой кабель не станет выделять едкий дым, что является определяющим фактором при выборе комплектующих в соответствии с требованиями пожарной безопасности.

Марка 5D может использоваться как с обжимными, так и с прижимными разъемами популярных серий N-type, SMA, BNC, TNC и другими. Совместимые разъемы вы всегда найдете в соответствующем разделе каталога.

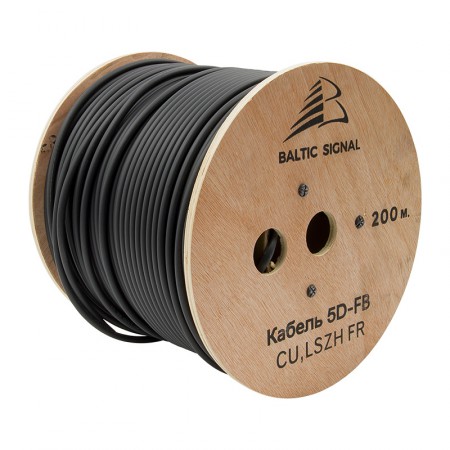

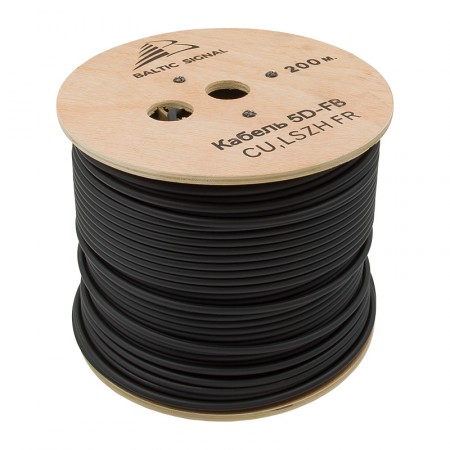

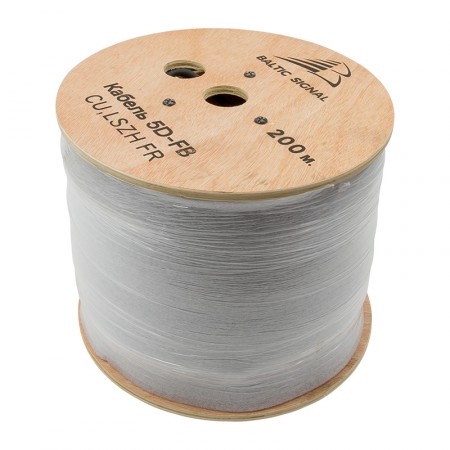

Кабель поставляется с завода в катушках по 200 м, однако на нашем сайте для заказа доступен отрезок провода любой длины (от 1 м). Чтобы заказать отрезок, просто укажите в Корзине нужное количество в метрах.

Цена указана за 1 метр погонный.

Кабель 5D-FB CU LSZH FR — спецификации [PDF, ~141Kb]
