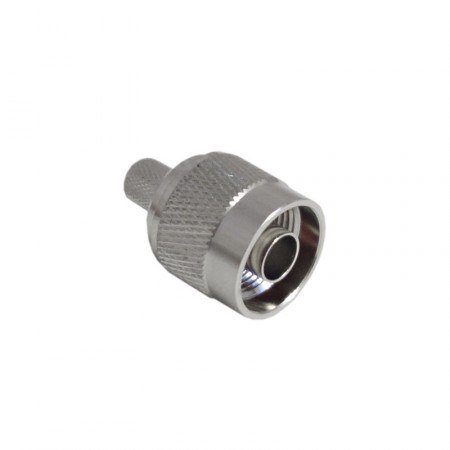

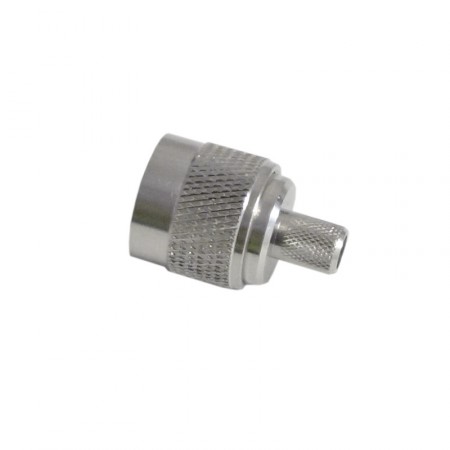

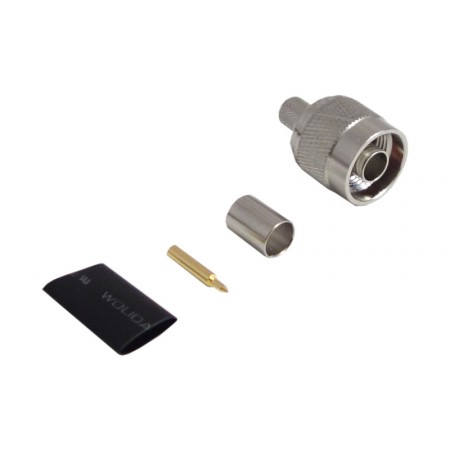

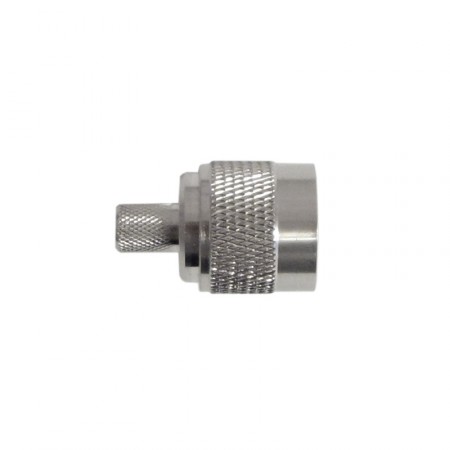

N-111/5D — обжимной разъем N-типа (вилка), предназначенный для использования с коаксиальным кабелем 5D-FB и другими кабелями схожего диаметра: Sat-703, RG-59, RG-6U.
Для установки данного разъема на кабель требуются специальные обжимные клещи. Монтаж центральной жилы производится пайкой.
N-разъем является одним из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Разъем поддерживает передачу сигнала частотой до 11 ГГц.
Разъемы типа N широко применяются в радиотехнике и, в частности, в системах усиления сотовой связи. Высокая прочность штекеров и крепкое резьбовое соединение гарантируют качественный контакт и минимальное затухание сигнала. На сегодняшний день N-разъем де-факто остается стандартом для СВЧ-устройств.
Разъем N-111 — инструкция по установке [PDF, ~342Kb]
| Характеристики | |
| Разъем | N-male |
| Тип центрального контакта | штырь |
| Марка кабеля | 5D-FB, Sat-703, RG-59, RG-6U, CNT-300, LMR-300 |
| Волновое сопротивление | 50 Ом |
| Частотный диапазон | 0–11 ГГц |
| Монтаж оплетки | обжимной |
| Монтаж центрального контакта | пайка |
| Покрытие корпуса | никель |
| Покрытие центрального контакта | золото |
| Конструктивное исполнение | прямой |
| Способ крепления | кабельная вилка |
| Вес | 29 г |
| Доставка и гарантия | |
| Доставка по Москве | 375 - 750 руб., 2–3 дня |
| Доставка по СПб | 375 - 750 руб., 1–2 дня |
| Доставка по России | 375 - 750 руб., 3–7 дней |
| Оплата | картой / по счёту с НДС |
| Манибек | 14 дней |
| Гарантия | 12 месяцев |
| Техподдержка | Будни 9-18 |
| Установка под ключ | Москва, СПб от 7000 руб. |
| Серия | |
| Разъёмы N | Разъёмы N |
| Тип кабеля | |
| 5D-FB | 5D-FB |
