Разъём T-122C/5D (TNC-male, прижимной, цанга, угловой, герметичный, на кабель 5D)

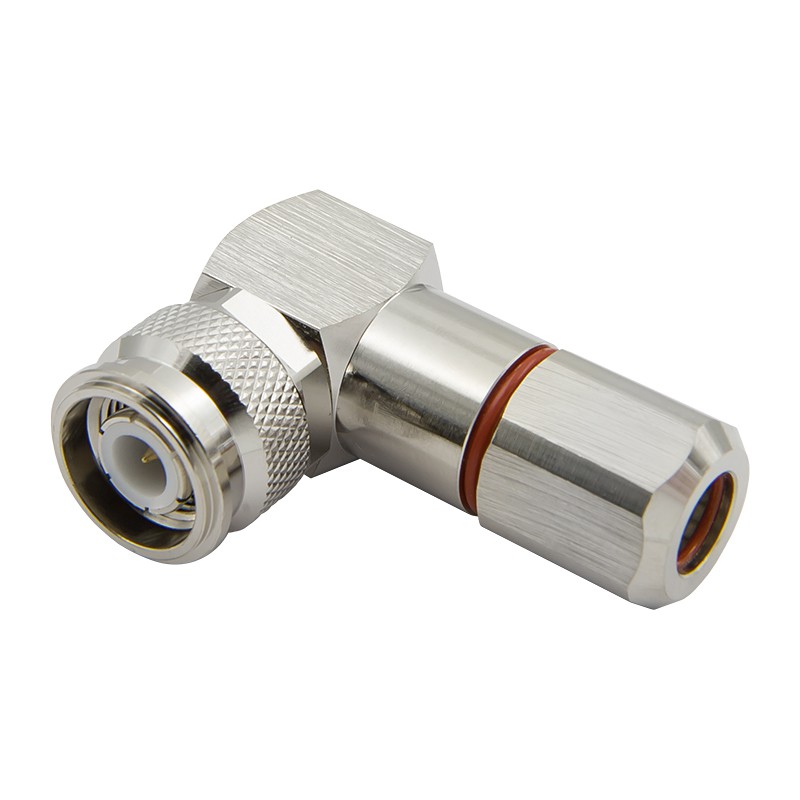

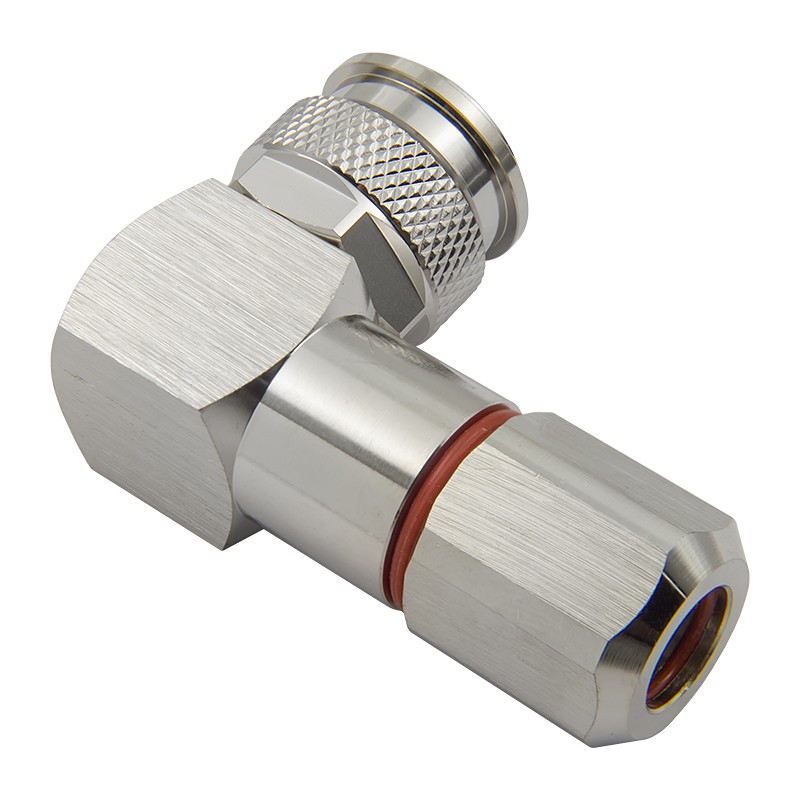

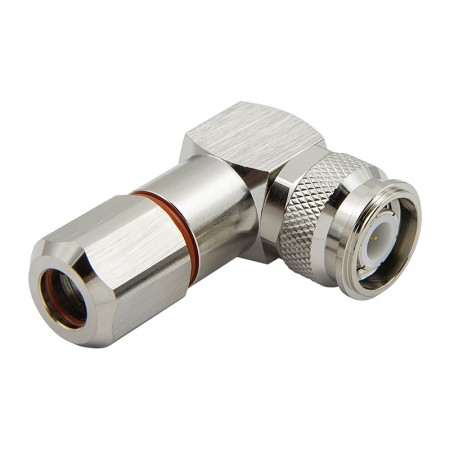

Разъем T-122C/5D — угловая вилка TNC-male с цанговым креплением центральной жилы под коаксиал 5D-FB. Корпус фиксируется на проводе прижимной гайкой, а сама жила зажимается цангой без пайки — весь монтаж собирается без паяльника и кримпера, а готовое соединение имеет улучшенную герметичность.

В названии зашифрована вся конструкция разъема:

• Буква T — семейство TNC, коннектор с резьбовым креплением;
• Первая цифра (1) — вилка, то есть male-исполнение;
• Вторая цифра (2) — корпус изогнут под углом 90° (конструктив угловой);
• Третья цифра (2) — оплетка кабеля фиксируется гайкой без обжима;
• Буква C — центральный проводник удерживается цангой, пайка не требуется;
• Обозначение /5D — кабельная группа 5D-FB (⌀7,5 мм), под которую рассчитан разъем.

Когда используют угловой TNC с прижимной конструкцией?

Разъем TNC с сопротивлением 50 Ом является одним из стандартных соединителей для радиотехники. Помимо прочего, он используется для соединения антенн навигации, GSM-телефонов, некоторых видов усилителей, измерительной аппаратуры и т. п.

Изгиб на 90° выручает там, где розетка на приборе развернута вбок, а прямой разъем создал бы резкий перегиб провода у самого корпуса или уперся бы в соседнее оборудование в шкафу.

Буква C в маркировке указывает на версию разъема с цанговым креплением контакта. В отличие от T-122/5D, версия с цангой не имеет бокового отверстия для пайки проводника. Вместо этого жила кабеля фиксируется механически, а корпус остается цельным и герметичным. Для полевого монтажа без паяльника под рукой или для точек, куда электроинструмент лучше не брать, это ощутимое преимущество.

Как собирается разъем на кабеле?

Установка коннектора проста и состоит всего из нескольких шагов:

1. Наружная оболочка кабеля удаляется на технологическую длину, часть диэлектрика удаляется с жилы;

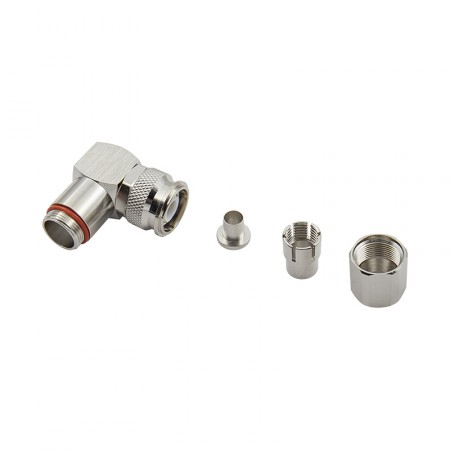

2. На зачищенный участок надевают металлические втулки из комплекта, а затем заводят провод в корпус так, чтобы центральная жила зафиксировалась цанговым зажимом;
3. Финальный этап — затяжка гайки: она прочно фиксирует кабель в корпусе.

Вся процедура занимает пару минут и не требует ни кримпера, ни паяльника. Для стационарных узлов, которые не подвергаются сильной тряске, такого механического соединения достаточно по надежности; для мобильных объектов с постоянной вибрацией лучше присмотреться к обжимной версии с пайкой жилы.

Для какого кабеля подходит разъем?

Коннектор рассчитан на коаксиальную серию 5D-FB диаметром 7,5 мм — подходит любая версия с медной или омедненной жилой. Волновое сопротивление коннектора держится на стандартных 50 Ом, а диапазон рабочих частот — вплоть до 11 ГГц: этого хватает и для сотовых диапазонов, и для куда более требовательной измерительной техники или бортовой авионики.

Чтобы купить разъем T-122C/5D, положите товар в корзину и укажите нужное количество товара. Условия оплаты и доставки собраны в профильном разделе, а порядок оформления заказа расписан отдельно для тех, кто покупает впервые. Остались вопросы? Звоните 8-800-3333-965 или закажите «Обратный звонок»!
