Разъём N-122C/5D (N-male, угловой, прижимной, на кабель 5D, цанга)

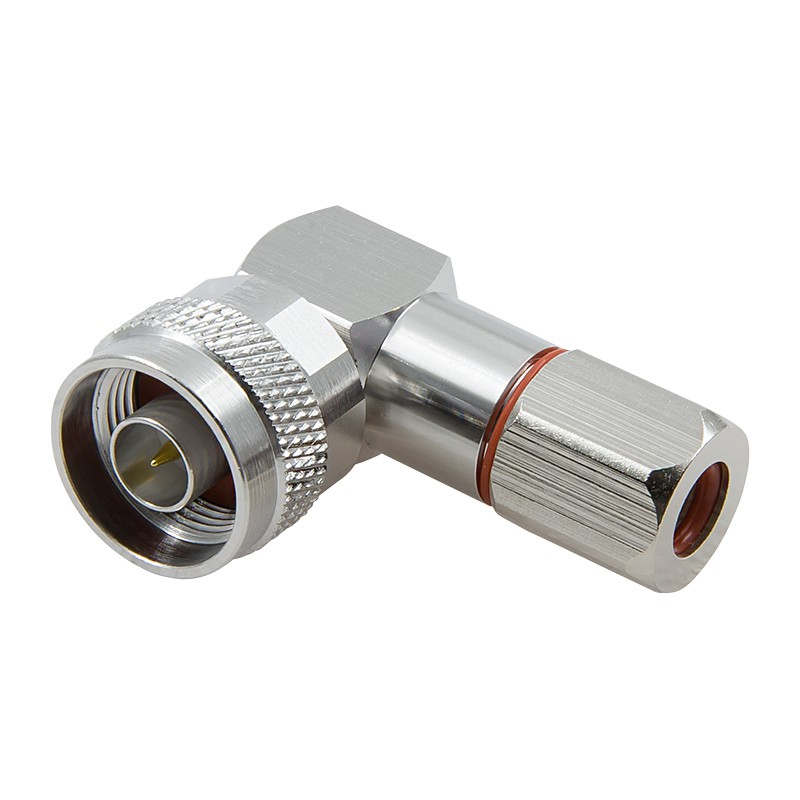

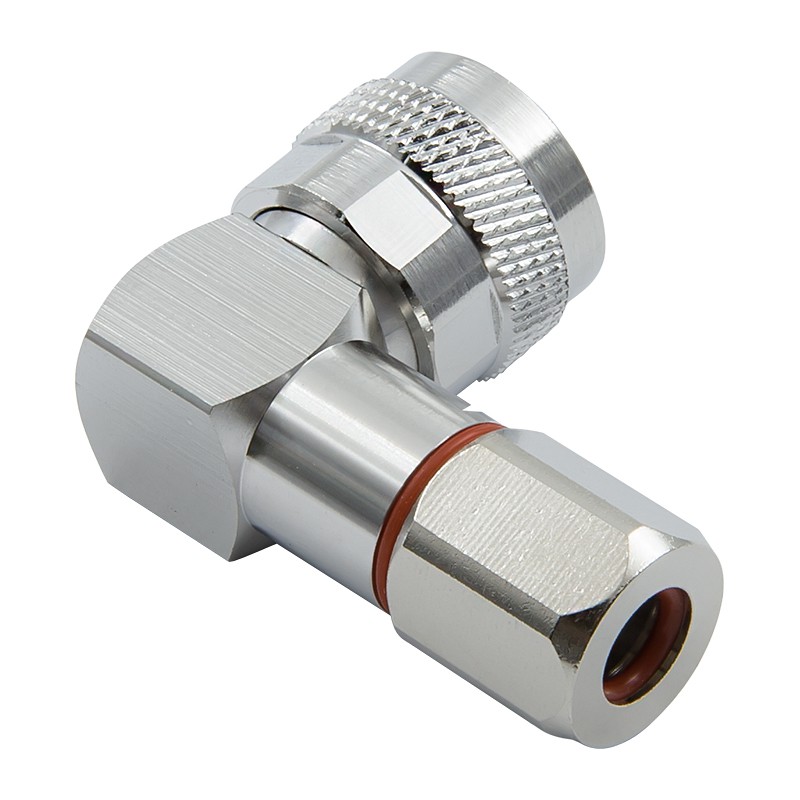

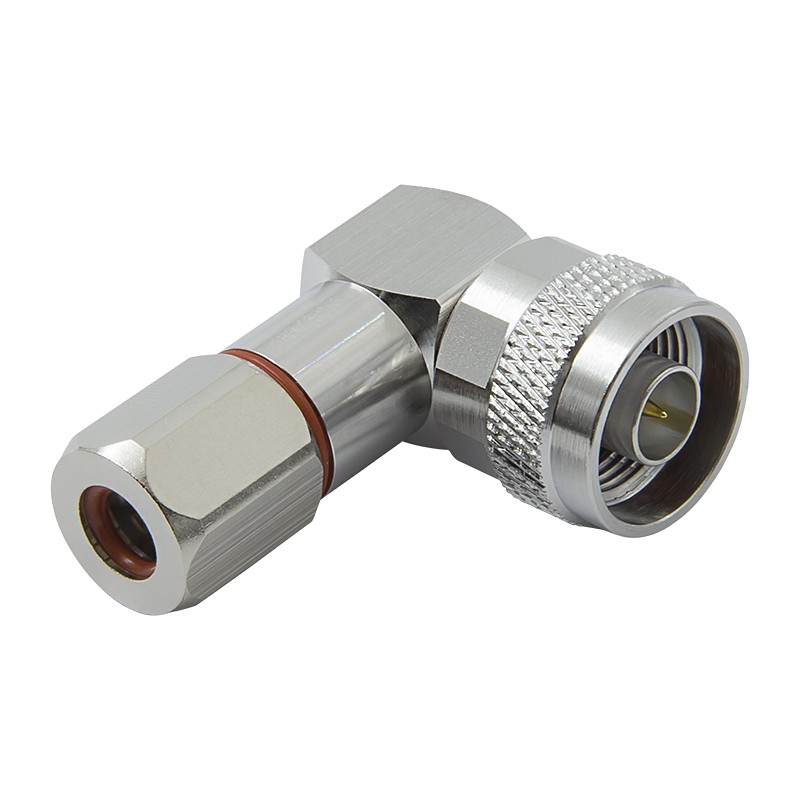

Разъем N-122C/5D — это вилка N-male углового типа (90°). Коннектор фиксируется на коаксиальном кабеле 5D-FB без использования кримпера (прижимной метод). Особенность коннектора — центральная жила фиксируется цангой, поэтому пайка не требуется.

Зачем нужен угловой разъем?

Конструкция с изгибом 90° решает проблему подключения в тесных местах. Если розетка на оборудовании расположена сбоку, прямой коннектор создает резкий изгиб, который может повредить кабель, а в некоторых случаях — «вырвать» ответный разъем. Угловой соединитель позволяет аккуратно вывести кабель, сохраняя приемлемый радиус изгиба и разгружая место соединения.

Разъем совместим с кабелями 5D-FB (диаметр 7,5 мм) любых разновидностей (PVC, PE, LSZH и др.). Его используют там, где нужно компактное и надежное угловое соединение:

• Подключение внешних антенн к боковым портам усилителей сотовой связи (репитеров);
• Организация измерительных стендов и лабораторных установок со сложной компоновкой;
• Монтаж фидерных линий в телекоммуникационных шкафах и стойках с ограниченным пространством.

Особенности монтажа: прижимной метод и цанга

Коннектор относится к прижимному типу. Экран кабеля фиксируется механически затяжной гайкой. Обжимные клещи не нужны. Главное отличие от версии N-122/5D — крепление жилы цангой:

1. Кабель разделывается под габариты разъема;

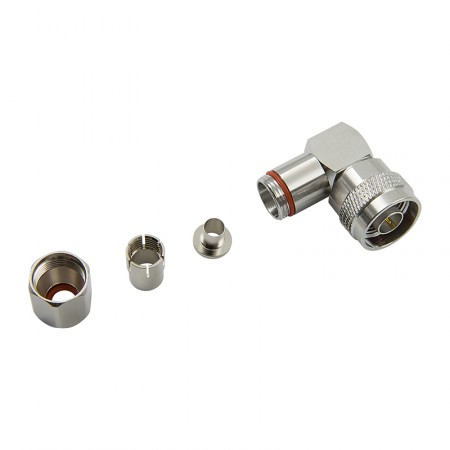

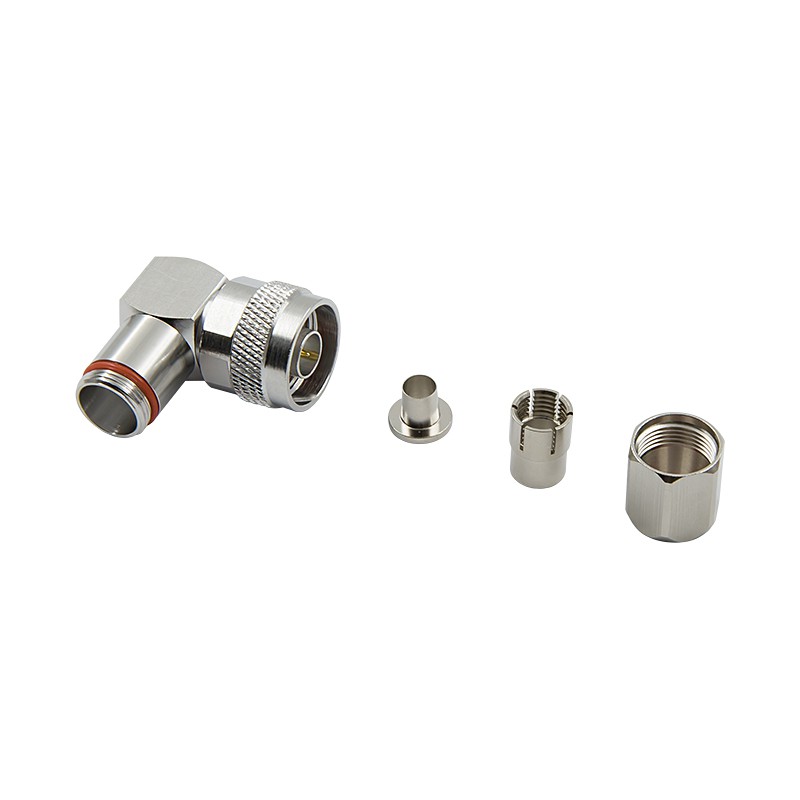

2. На подготовленный конец устанавливаются металлические втулки;
3. Кабель вводится в корпус, центральная жила фиксируется цанговым зажимом;
4. При затягивании гайки конструкция сжимается, создавая прочный электрический контакт без пайки.

Такой монтаж быстрее и проще, особенно в полевых условиях или при отсутствии паяльника. Для статических установок без сильной вибрации надежности цангового соединения достаточно.

Технические параметры коннектора

Разъем рассчитан на долговечное применение в составе ВЧ-систем. Использование механически прочной конструкции и качественных материалов допускает большое число циклов переподключения и исключает развитие коррозии при использовании во влажных помещениях или на улице.

• Вилка N-type на 50 Ом. Прочное резьбовое соединение устойчиво к вибрациям. Рабочий диапазон частот — до 11 ГГц, что покрывает все стандарты сотовой связи, WiFi и профессионального радиооборудования;
• Угловое исполнение. Изгиб корпуса разъема удобен для подключения внутри монтажных шкафов или при размещении оборудования в тесных стойках;
• Прижимной монтаж оплетки. Экран кабеля фиксируется затягиванием гайки, поэтому можно обойтись без обжимного инструмента;
• Цанговое крепление центральной жилы. Внутренний цанговый зажим надежно удерживает проводник, создавая качественный контакт без пайки;
• Покрытие контакта золотом. Позолоченный центральный штырь не окисляется, что гарантирует стабильное сопротивление и минимальные потери сигнала на протяжении всего срока службы.

Что означает маркировка?

Расшифровка названия описывает особенности коннектора:

• N — N-серия с импедансом 50 Ом;
• 1 — тип: «папа» (male);
• 2 — конструкция: угловое исполнение (90°);
• 2 — монтаж оплетки: прижим гайкой;
• C — тип крепления центрального контакта: цанга;
• 5D — совместимая кабельная группа: для 5D-FB (Ø7,5 мм).

Чтобы заказать разъем, положите товар в корзину и заполните форму. Мы быстро соберем и отправим вашу покупку в любой регион! Остались вопросы по монтажу или нужна помощь в выборе комплектующих? Позвоните нашим инженерам по телефону 8-800-3333-965. Поможем подобрать решение для вашего проекта!
