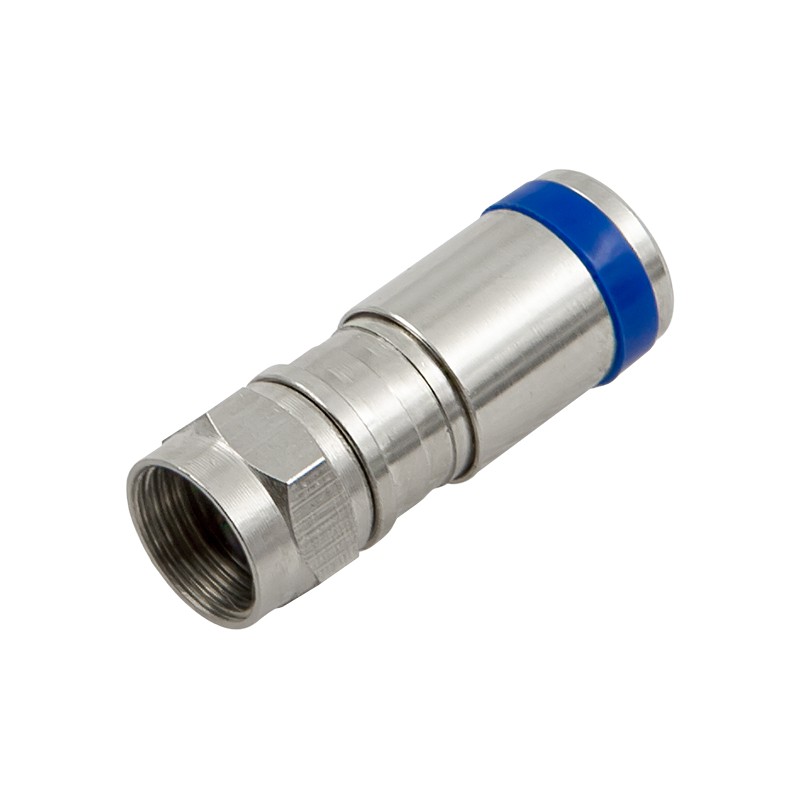

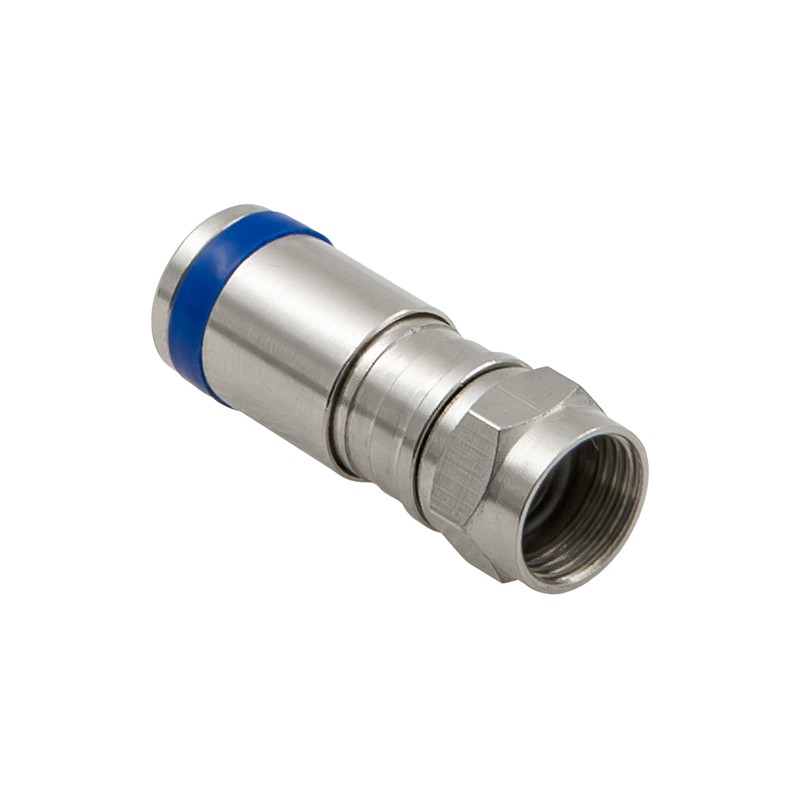

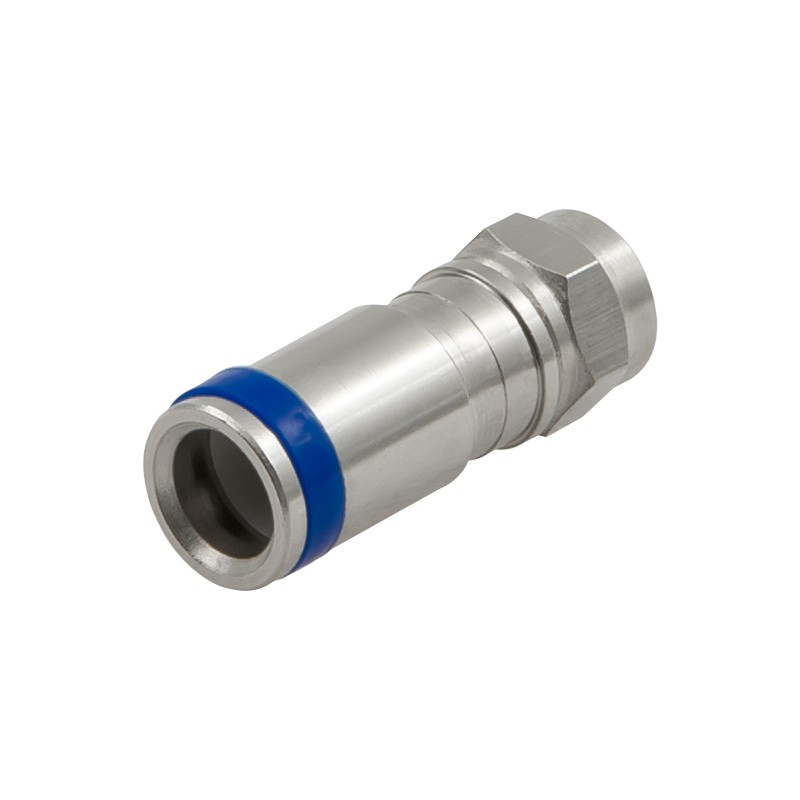

Разъем F-male, компрессионный, на кабель RG-6

Компрессионный разъем F-типа (штекер) предназначен для монтажа на коаксиальные кабели формата RG‑6 (Ø6,8 мм). Фиксация на проводе выполняется пресс-клещами. Такой тип коннекторов монтируется быстро, надежно удерживается на проводе и выдерживает более 500 циклов подключения/отключения без потери качества соединения.

Как происходит установка компрессионного разъема?

Коннектор ставится на предварительно зачищенный участок кабеля RG‑6 либо близкий аналог с аналогичным диаметром проводника, экрана и оболочки. Штекер не имеет отдельного центрального контакта-иглы: роль проводника выполняет жила кабеля, проходящая через весь корпус коннектора.

Монтаж осуществляется с использованием компрессионных клещей, которые при сжатии сдвигают две части корпуса друг к другу. Такие инструменты отличаются от стандартных обжимных клещей для коаксиальных кабелей! Для работы подходят модели наподобие Jonard Tools CT‑200, KNIPEX KN‑974020SB, ITK TM2-G10F и совместимые решения других производителей.

Компрессионные коннекторы имеют несколько преимуществ по сравнению с соединителями других видов:

• Надежное соединение. После установки разъем практически невозможно снять без значительных усилий. F-вилки не «сползают» с проводов даже при интенсивном использовании;
• Высокая герметичность. Никелированный корпус с уплотнительным резиновым кольцом защищает от влаги и пыли, позволяя эксплуатировать изделие на улице;
• Простая установка. Монтаж не требует пайки, достаточно зачистить кабель и выполнить обжим. Идеально для инженеров, проводящих монтаж ТВ-систем и систем усиления связи, осуществляющих выездные ремонтные работы и т. п.

Если компрессионного инструмента нет в наличии, можно воспользоваться альтернативами — самообжимными разъемами Push-On или бюджетными вариантом «под накрутку». Такие разъемы дешевле, однако имеют меньшую прочность установки.

Где используется?

F‑тип с сопротивлением 75 Ом — стандарт для передачи сигнала в системах эфирного, кабельного и спутникового телевидения. Чаще всего этот разъем и кабель RG‑6 применяются для передачи аудио- и видеосигнала, соединяя антенны, приставки DVB, ТВ-тюнеры и спутниковые ресиверы. F-розетки также устанавливаются на типовые делители ТВ-сигнала для передачи изображения на несколько телевизоров или записывающих устройств

Также кабель RG‑6 ограниченно используют в комплектах усиления мобильной связи. Несмотря на дополнительные потери мощности из-за несовпадения импедансов, такой подход уменьшает стоимость системы и подходит для работы со стабильным сигналом.

Чтобы приобрести компрессионный разъем F-male для кабеля RG-6, укажите количество и оформите заказ на сайте. Доставка возможна по всей России. Для консультаций и заказа проектных работ звоните по номеру 8‑800‑3333‑965!
