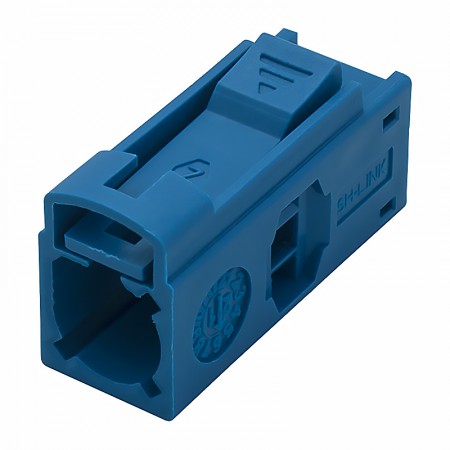

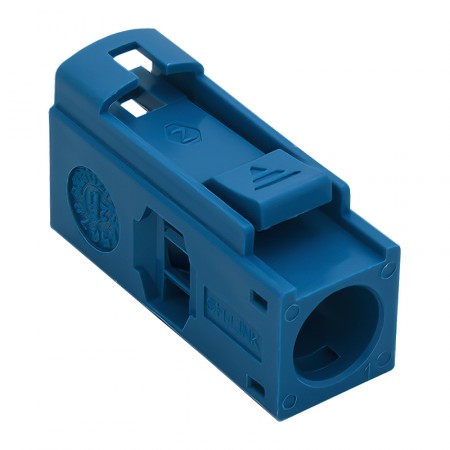

Разъём Fakra тип Z (Water Blue / 5021) female обжимной для кабеля RG-58

Бирюзовый разъем FAKRA (с индексом Z) — универсальная разновидность коннекторов, совместимая с остальными индексами этого соединителя. Разъем подходит к распространенному радиокабелю RG-58 и обычно используется для изготовления кабельных сборок и джамперов. Серия FAKRA применяется в автопроме для коммутации бортовых радиоприборов при использовании стандартов беспроводной связи на частотах до 6 ГГц.

Один коннектор FAKRA для любых других подвидов

Серия соединителей FAKRA включает 14 подтипов, имеющих буквенное обозначение от A до Z, с разной формой пазов в пластиковом корпусе. Каждому подтипу приписано определенное назначение. За счет особой формы пазов достигается несовместимость разных видов друг с другом, что, по задумке разработчиков, должно исключить случайное и неправильное соединение устройств. Из всех 14 типов только разновидность Z является универсальной: ее предписано использовать, если соответствующих нужных коннекторов нет в наличии или прибор, на который устанавливается коннектор, совместим сразу с несколькими типами радиоустройств.

Коннекторы FAKRA были спроектированы для применения в автомобильной промышленности. Они адаптированы к повышенным механическим нагрузкам, которые могут быть вызваны частыми вибрациями. Разработкой разъемов занимался консорциум автомобильных производителей Fachkreis Automobile, в честь которого соединители и получили свое название.

Разъемы FAKRA имеют следующие характерные особенности:

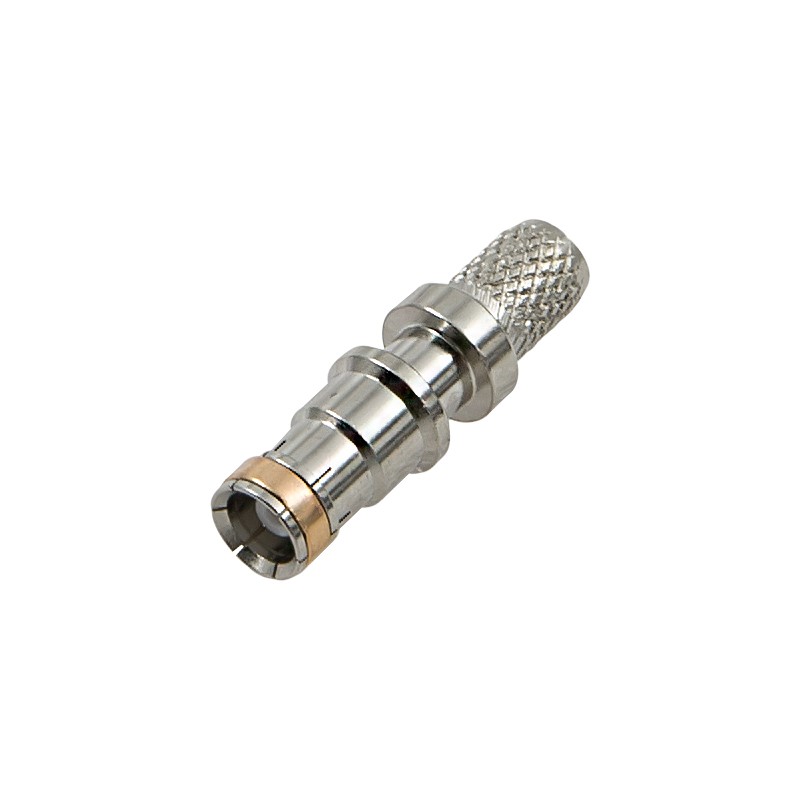

• Центральный соединительный элемент идентичен быстросъемным коннекторам SMB-серии. Для повышения надежности он дополнен пластиковым корпусом с двумя замками;
• Первый замок — CPA (Connector Position Assurance) — представляет собой защелку, которая автоматически фиксирует вилку и розетку. Во время подключения раздается щелчок, удостоверяющий успешную фиксацию;
• Второй замок — TPA (Terminal Position Assurance) — представлен отдельным пластиковым держателем, который задвигается сбоку корпуса. Он гарантирует правильность установки розетки на кабель и придает дополнительную устойчивость и надежность всей конструкции. Если держатель не удается задвинуть в корпус коннектора до упора, значит, коннектор неправильно установлен на кабель;
• Каждый экземпляр FAKRA имеет стандартизированную расцветку, соответствующую одному из индексов палитры RAL. Универсальные разъемы Z-типа имеют бирюзовый цвет (Water Blue) с индексом 5021.

Серия FAKRA является рекомендованным методом соединения радиоприборов и устройств автомобильной телематики. Эти разъемы могут использоваться в бортовой системе для подключения радиоантенны, антенны мобильной связи, GNSS-приемников, телевидения или средств дистанционного управления. Стандартизированность и распределение коннекторов по цветам (по назначению) позволяет применять их, не опасаясь, что владелец автомобиля перепутает провода и соединит несовместимые приборы.

Обжимная установка на коаксиальный кабель 50 Ом

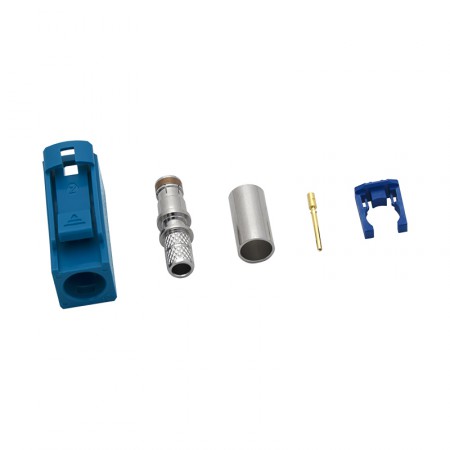

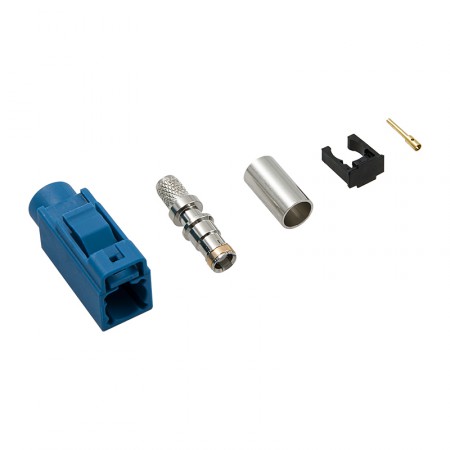

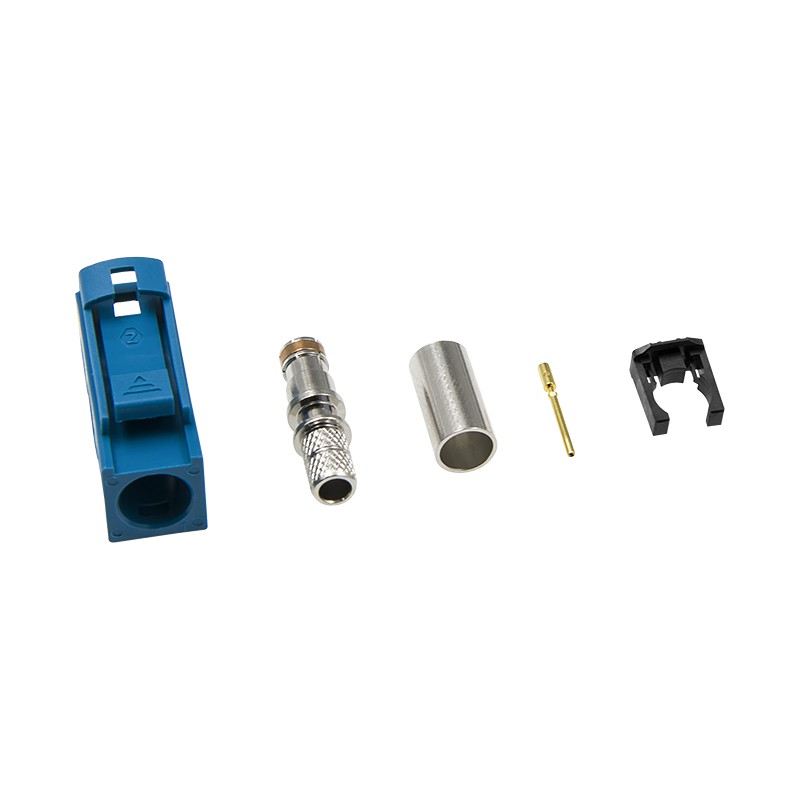

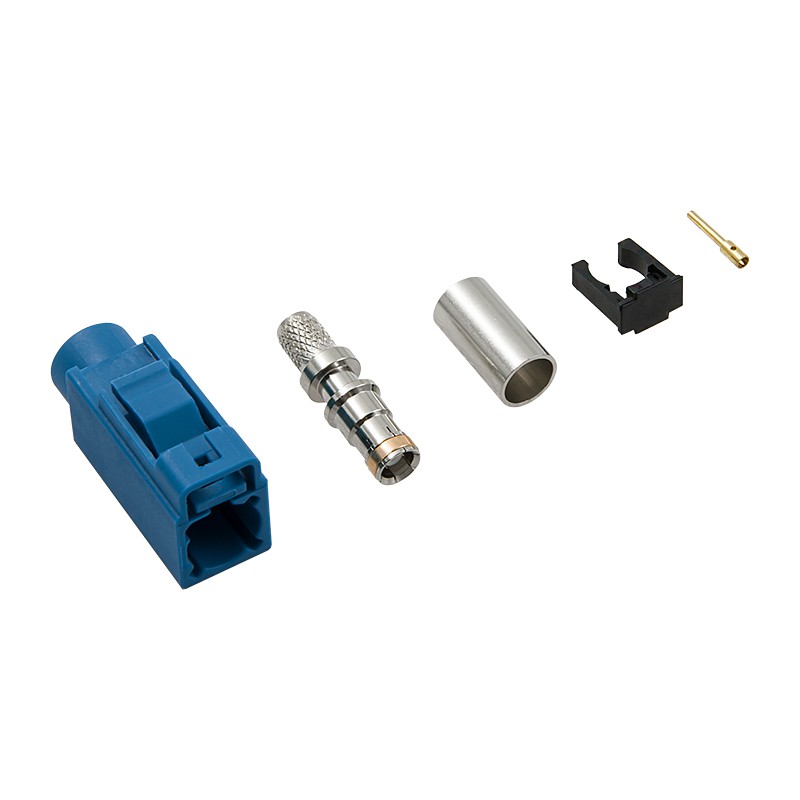

Этот разъем FAKRA-Z (female / розетка) предназначен для установки на коаксиальный кабель RG-58 A/U, RG-58 C/U или другой кабель семейства RG-58 (Ø5 мм). Коннектор имеет стандартный импеданс 50 Ом и устанавливается методом обжима. Для монтажа понадобятся обжимные клещи и инструмент для пайки центрального пина.

Типы по цветам / назначению (для Европы и России)

Чтобы купить разъем FAKRA-Z для кабеля RG-58, добавьте товар в корзину и пройдите оформление заказа. Чтобы проконсультироваться об усилителях связи и решениях для повышения мощности радиосигнала, позвоните нам по телефону 8-800-3333-965 или воспользуйтесь «Обратным звонком»!
