Разъём Fakra тип Z (Water Blue / 5021) female обжимной для кабеля RG-316

Цена: 160 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3166

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

FAKRA тип Z — это универсальный ВЧ-коннектор, который подходит к любой другой разновидности разъемов серии FAKRA. Этот коннектор предназначен для кабелей марки RG-316 и RG-174, на базе которых обычно производятся короткие антенные адаптеры (пигтейлы). Соединители FAKRA широко представлены в современной автомобильной индустрии и являются отраслевым стандартом для соединения беспроводного оборудования, работающего на частоте до 6000 МГц.

Универсальный коннектор FAKRA, совместимый со всеми типами

Спецификации FAKRA насчитывают 14 типов разъемов, каждая из которых имеет особую форму замка (пазы в корпусе соединителя). Только тип Z предусматривает совместимость с остальными типами, что делает его универсальным коннектором для любых применений. Коннектор Type Z можно использовать, если профильного разъема нет в наличии или если устройство, на которое он устанавливается, планируется задействовать с разнотипным ответным оборудованием.

Серия FAKRA была разработана специально для использования в автомобильном транспорте, где оборудование подвержено дополнительным механическим нагрузкам, таким как вибрации и толчки. В разработке стандарта непосредственное участие принимали крупные автомобильные производители. Само название FAKRA — это сокращение от FAchKReis Automobile, что на немецком означает «специальная автомобильная группа».

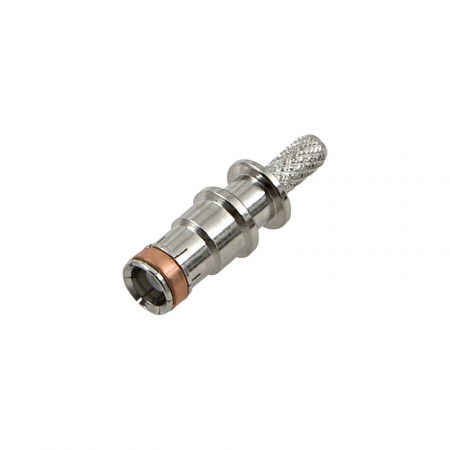

За основу нового интерфейса был взят привычный ВЧ-коннектор SMB, который «оброс» пластиковым корпусом с двойным замком. Основной замок-защелка фиксирует коннектор с сопрягаемым устройством, при этом во время подключения слышен отчетливый щелчок, удостоверяющий надежное соединение. Второй замок TPA (англ. Terminal Position Assurance) служит для дополнительного удержания пластикового корпуса и, таким образом, препятствует его произвольному «сползанию» с кабеля. Этот замок представляет собой отдельную пластиковую деталь, которая вставляется непосредственно в корпус коннектора.

Коннекторы серии FAKRA получили популярность и признание в индустрии благодаря преимуществам, которые проявляются при их использовании в транспортных средствах:

  • Стандартизация и признание автомобильными производителями мирового уровня;
  • Наличие 14 независимых вариантов, назначение каждого из которых четко прописано в спецификациях;
  • Невосприимчивость к вибрациям, которые могут быть оказаны на соединители во время движения автомобиля по дорогам;
  • Совместимость с распространенными коаксиальными проводами 50 Ом, простота монтажа и подключения.

Разные типы разъемов FAKRA и универсальный тип Z

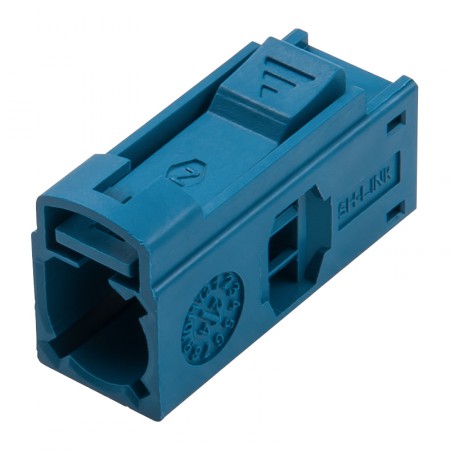

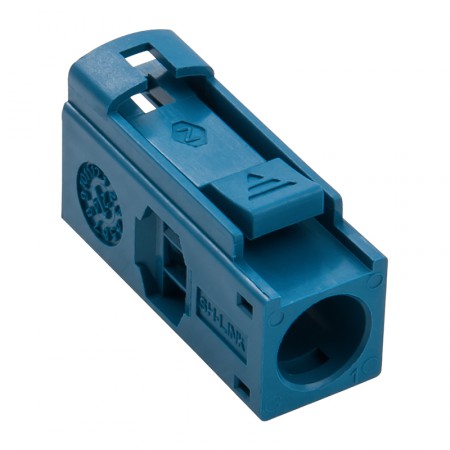

Спецификации описывают 14 видов коннекторов FAKRA, которые отличаются формой замка и цветом корпуса. Большинству типов присвоены четкие сферы применения, поэтому определить нужный провод или порт устройства можно на глаз, по цвету. Замки разных типов не имеют совместимости друг с другом, однако один тип — Z — был выделен как нейтральный и универсальный Корпус разъема типа Z имеет бирюзовый цвет (5021 в немецкой классификации RAL).

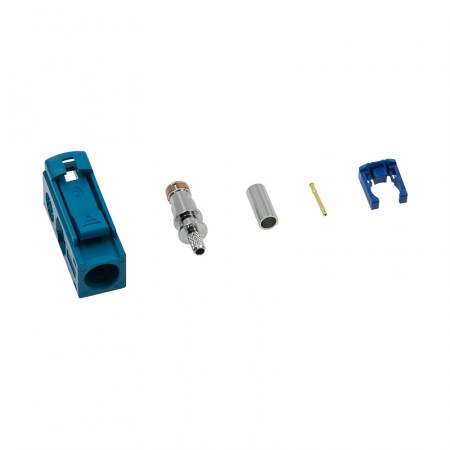

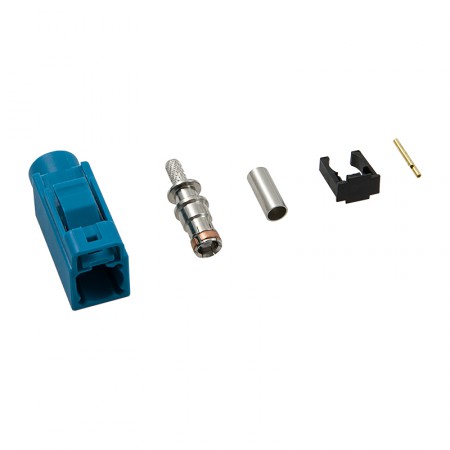

Предлагаемый коннектор является розеткой (female), которая устанавливается на кабеле. Ответная штекерная часть обычно смонтирована на печатной плате устройства и выведена на корпус прибора. Установка разъема производится деформацией гильзы, поэтому для монтажа потребуется специальный обжимной инструмент. Обеспечена совместимость с марками RG-316 и RG-174, которые являются типичными кабелями для изготовления антенных адаптеров (пигтейлов).

Назначение разъемов FAKRA по цветам (для Европы)

Цвет Тип Цвет RAL Назначение Цвет Тип Цвет RAL Назначение
  A 9005 Радио без фантомного питания   H 4003 GPS (телематика и навигация)
  B 9001 Радио с фантомным питанием   I 1001 Дистанционное управление
  C 5005 GPS (телематика или навигация)   K 1027 Разнесенный прием радио
  D 4004 Мобильная связь (GSM)   L 3002 Не определено
  E 6002 Телевидение 1   M 2003 Не определено
  F 8011 Телевидение 2   N 6019 Не определено
  G 7031 Удаленная система доступа без ключа   Z 5021 Нейтральный (подходит ко всем)

Для покупки разъема обжимного типа FAKRA-Z положите товар в корзину, укажите количество товара и завершите оформление онлайн. Нужно усилить связь или мобильный интернет? Наши менеджеры помогут вам по телефону 8-800-3333-965!

Характеристики
Разъем FAKRA-female (тип Z)
Марка кабеля RG-174, RG-316
Волновое сопротивление 50 Ом
Частотный диапазон 0–6 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная розетка
Вес 4 г



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Серия
Разъёмы FAKRA Разъёмы FAKRA
Тип кабеля
RG-316 RG-316
RG-174 RG-174
