Разъём Fakra тип C (Blue / 5005) female обжимной для кабеля RG-316

Коннектор FAKRA (тип C) используется для коммутации оборудования GPS и ГЛОНАСС в автомобильном транспорте. Коннектор имеет прямую конфигурацию и предназначен для установки на кабель RG-316 или RG-174 методом обжима. Обычно эти тонкие кабели используются для изготовления коротких соединительных адаптеров (пигтейлов), а также для коммутации оборудования на небольшом расстоянии.

Что такое разъемы FAKRA и для чего они нужны?

Серия разъемов FAKRA была разработана подкомитетом немецкого объединения производителей автомобилей. Отсюда происходит и название этих коннекторов: FAKRA является аббревиатурой от Fachkreis Automobile, что буквально переводится с немецкого как «рабочая автомобильная группа».

При разработке разъемов за основу был взят интерфейс SMB, который был дополнен прочной и надежной пластиковой оболочкой с двойным замковым механизмом. Коннекторы получили повышенную устойчивость к вибрациям и нагрузкам, что особенно важно при использовании ВЧ-соединений в автоматике наземного транспорта. Соединители FAKRA используются для подключения различного высокочастотного оборудования (до 6 ГГц), включая радиоантенны, разнообразные датчики и сенсоры, GPS, информационные и телевизионные системы, а также различные устройства беспроводной связи.

Чтобы исключить ошибочное подключение, все разъемы FAKRA были разделены на 14 типов, которые различаются назначением и формой замка. Лишь тип Z (бирюзового цвета) имеет полную совместимость со всеми остальными разновидностями, в то время как совместимость остальных типов между собой ограничена.

К преимуществам этих коннекторов относится:

• Соответствие требованиям автомобильной индустрии (включая USCAR в США);
• Цветовое и конструктивное разделение по назначению (14 вариантов), которое исключает ошибочное подключение антенн и кабелей;
• Повышенная надежность и устойчивость к вибрациям благодаря двойному замку;
• Компактность и удобство в использовании.

Разъем FAKRA Type C: автомобильный коннектор для GPS-антенн

Предлагаемый разъем типа C имеет синий цвет корпуса (номер 5005 в цветовой схеме RAL) и предназначен для коммутации GPS-оборудования в системах телематики и навигации. Коннектор типа «мама» (female) устанавливается на кабеле, а ответная часть обычно располагается на подключаемом устройстве.

Коннекторы FAKRA могут встречаться на бортовом оборудовании автомобиля или на отдельно приобретаемых устройствах. К примеру, GPS-разъем FAKRA-C представлен на автомобильных роутерах с функцией геопозиционирования, таких как Teltonika RUT850 GPS и CellRouter CR42.

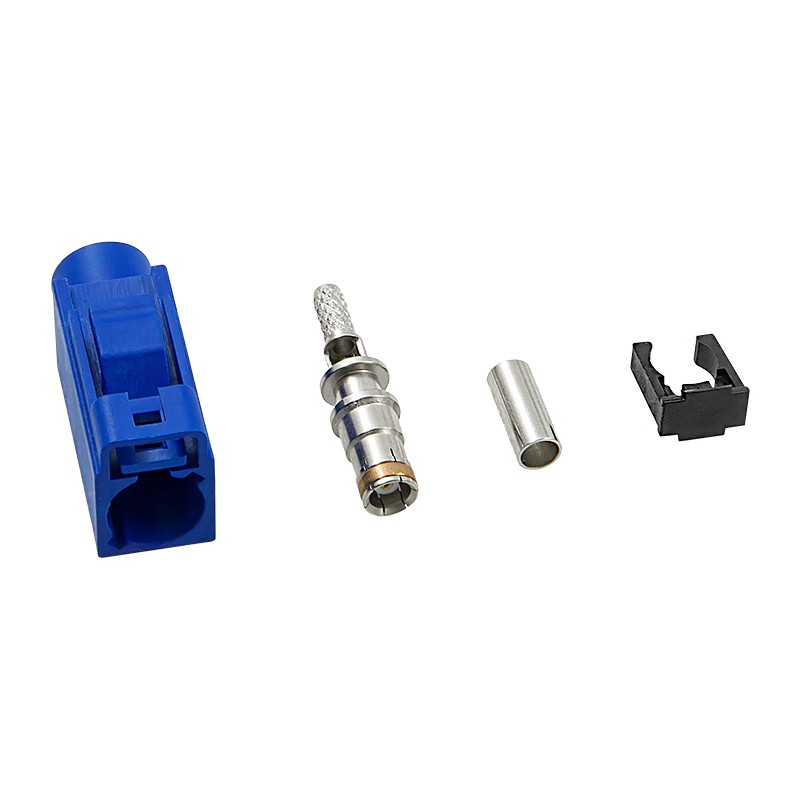

Разъем предусматривает двойной замок: один располагается на корпусе коннектора и автоматически защелкивается при соединении с ответной частью. Второй замок представляет собой отдельный пластиковый элемент, который вставляется сбоку разъема, чтобы гарантировать правильное положение корпуса относительно центрального контакта.

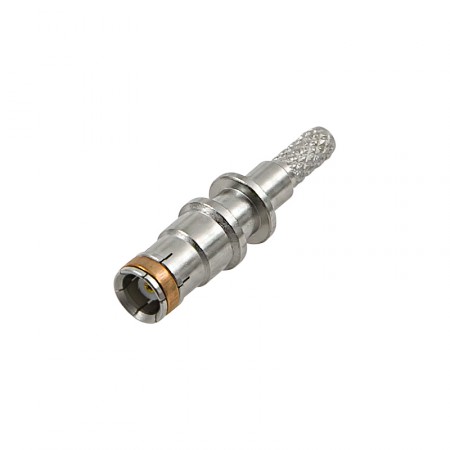

Установка на кабель RG-316 (или аналогичный по диаметру) производится обжимным методом. Для фиксации металлической гильзы вокруг провода потребуются специальные щипцы (кримпер). Центральный пин (игла) предварительно напаивается на жилу кабеля.

Назначение разъемов FAKRA по цветам (для Европы)

Чтобы купить обжимной разъем FAKRA Type C для кабеля RG-316, положите товар в корзину и оформите заказ онлайн. Остались вопросы или нужна помощь в выборе комплектующих? Наберите номер телефона 8-800-3333-965 или закажите обратный звонок!
