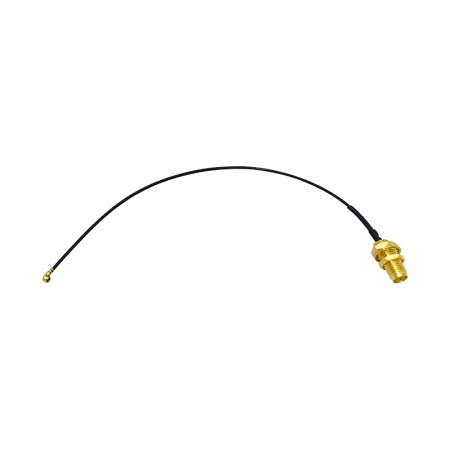

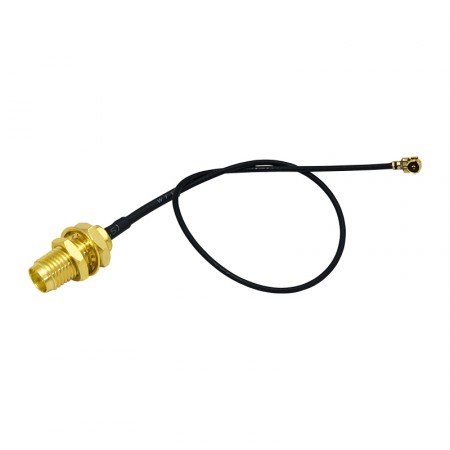

Пигтейл SMA-female - U.FL/IPX (15 см, кабель RF1.13)

Пигтейл эконом-серии с разъемами SMA-female и U.FL (IPEX) на базе сверхгибкого кабеля RF1.13. Этот короткий проводок служит для соединения сотовых модулей и радиокарт формата Mini PCI-e с антеннами и другими приборами. Часто такие антенные адаптеры применяются в составе LTE-роутеров, чтобы вывести ВЧ-коннекторы для подключения антенн на корпус прибора. Длина кабеля — 15 см.

В ассортименте доступен аналогичный пигтейл на основе кабеля RG-178, который имеет более высокую прочность и меньшие вносимые потери.

Что такое пигтейл — антенный адаптер?

Название переходника происходит от английского слова pigtail и буквально переводится как «свиной хвостик». Это название связано с гибкостью и подвижностью коротких и тонких кабелей, которые становятся основой для изготовления этого типа переходников. В отличие от корпусных адаптеров, которые прочно фиксируются в месте соединения коннекторов, пигтейлы позволяют разместить соединяемые разъемы на нужном расстоянии и, таким образом, допускают более гибкие и удобные компоновки.

Предлагаемый адаптер изготовлен из кабеля серии RF1.13, который имеет соответствующий малый диаметр (1,13 мм). Благодаря тонкости, его можно проложить практически в любых монтажных условиях, в том числе в компактных корпусах и гермобоксах.

Разъемы для подключения карт Mini PCI-e

Антенный адаптер оснащен коннекторами U.FL и SMA-female. Эти разъемы рассчитаны на передачу радиочастотного сигнала, однако имеют немного разное назначение:

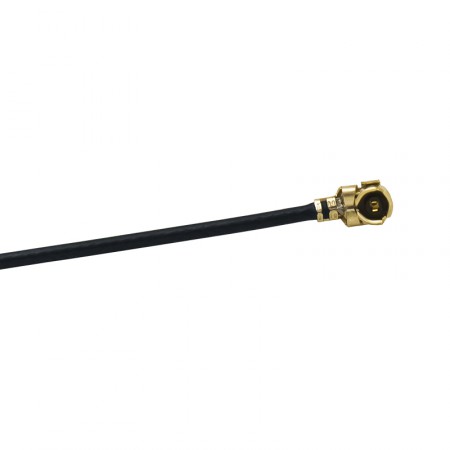

• Разъемы серии U.FL (также известны под названиями IPEX или IPX) были разработаны специально для экономии пространства на печатных платах радиоустройств. Этот низкопрофильный коннектор в подключенном состоянии имеет высоту всего 2,5 мм и занимает на плате не более 9 мм². Обычно эти соединители встречаются на сотовых модулях (модемах) и WiFi-адаптерах, выпускаемых в формате Mini PCI-e, а также на встраиваемых роутерах;

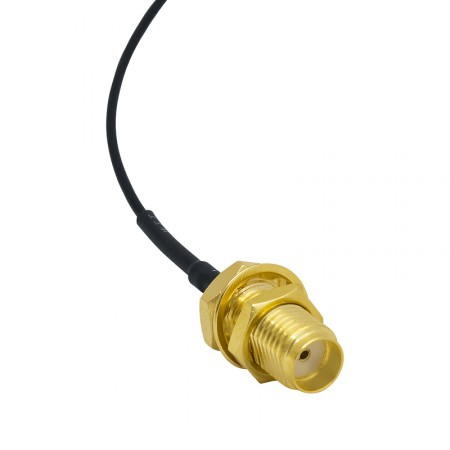

• Разъемы серии SMA имеют более общее назначение и служат для подключения антенн. Соединение вилки и розетки осуществляется при помощи надежного резьбового сочленения. Коннекторы устойчивы к вибрациям и могут передавать сигнал частотой до 18 ГГц. Для крепления на корпусе разъем SMA-female комплектуется гайкой.

Таким образом, при помощи этого пигтейла можно подключить приемные антенны к популярным модемам и маршрутизаторам, таким как Quectel EC25-E, Quectel EP06-E, SIMCom SIM7600E-H, Huawei me909s-120 и многим другим.

Чтобы купить пигтейл U.FL на кабеле RF1.13, положите товар в корзину, а затем оформите заказ онлайн. Запутались в комплектующих и не знаете, какие устройства выбрать для решения ваших задач? Позвоните нам по телефону 8-800-3333-965, и наши менеджеры вам помогут!
