Роутер для встраивания Тандем-4GT (Tandem-4GT-OEM)

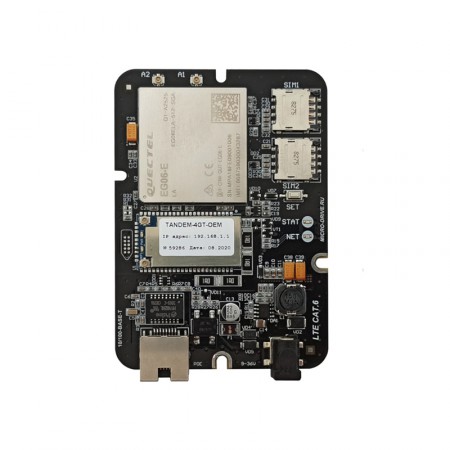

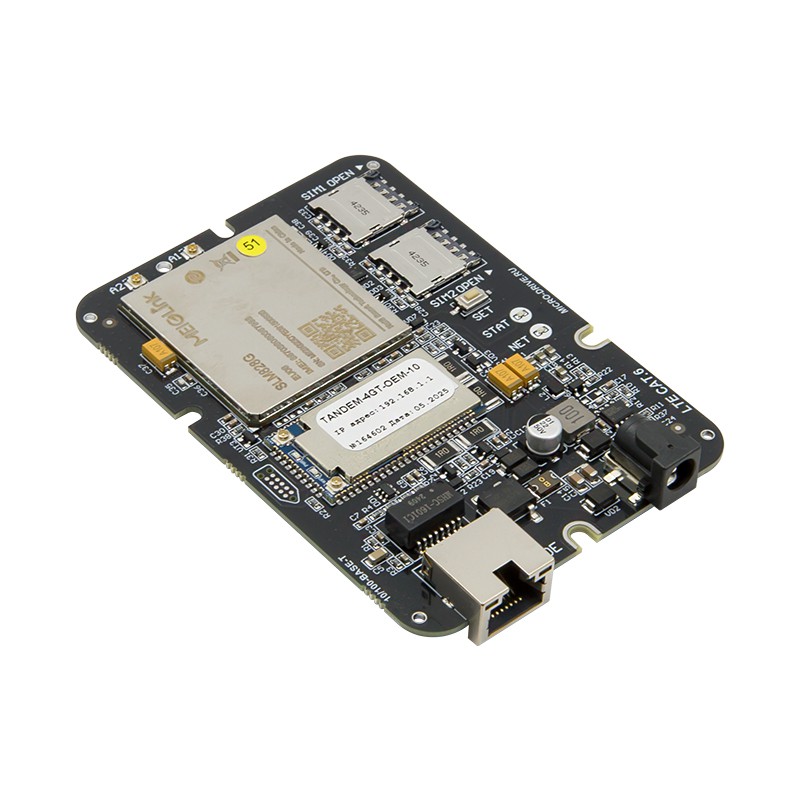

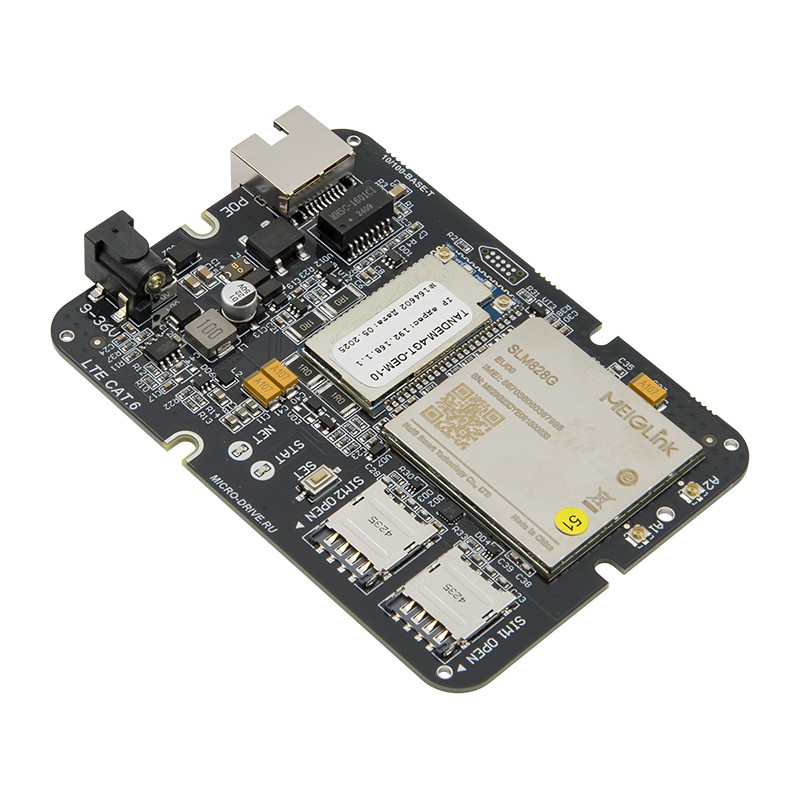

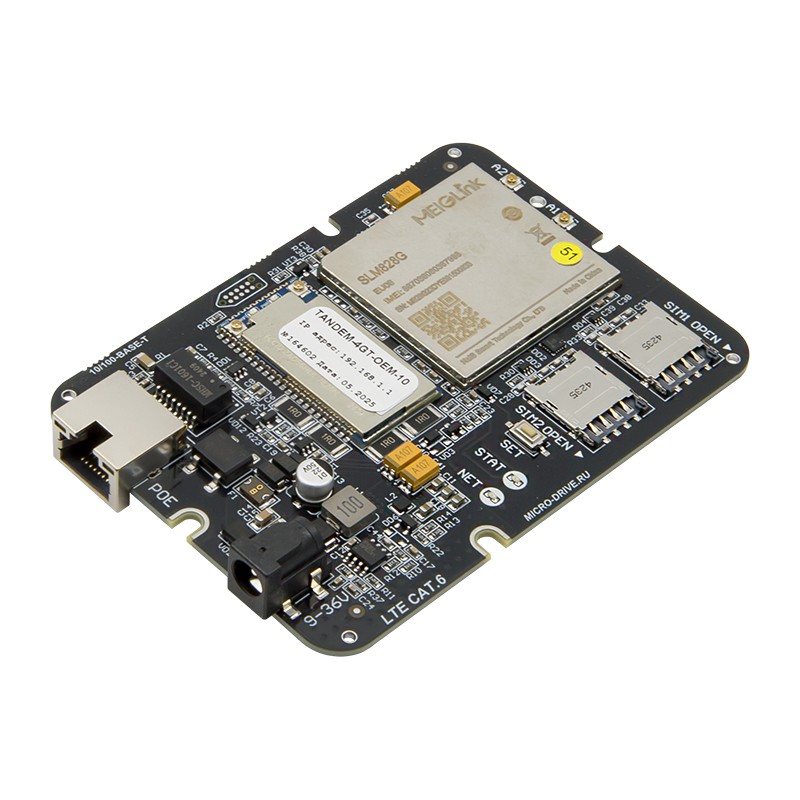

Роутер для интеграции в герметичные боксы, антенны с боксом или сложные системы пользователя. Tandem-4GT представляет собой плату-роутер со встроенным модемом LTE Cat. 6 и точкой доступа WiFi. Питание устройства может осуществляться по PoE, что освобождает от необходимости прокладывать дополнительный кабель до устройства.

Размещение роутера в корпусе антенны или уличном герметичном боксе позволяет сократить расстояние коммутации между компонентами и отказаться от использования длинных коаксиальных кабелей, которые вносят ощутимое затухание в передаваемый сигнал.

Широкие возможности встраиваемого роутера Тандем-4GT

Помимо использования в комплексе «антенна + роутер», Tandem-4GT может быть встроен в автоматизированные промышленные и информационные системы, такие как банкоматы, аппараты вендинговой торговли и различные терминалы. Также плата роутера может использоваться в системах удаленного контроля, межмашинного взаимодействия, робототехнике, уличной рекламе (на электронных баннерах) и в сфере видеонаблюдения. Компактность роутера также позволяет встраивать Tandem-4GT в системы интернет-связи для транспортных средств.

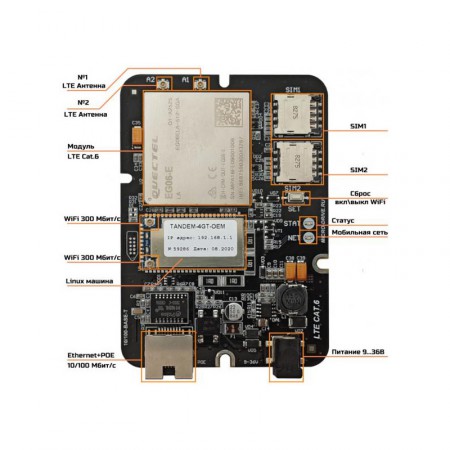

На печатной плате роутера размещено 2 слота для SIM-карт среднего размера (Micro-SIM). Устройство поддерживает поочередное использование карт и быстрое переключение между операторами связи. По заявлению производителя, Tandem-4GT способен настолько быстро перейти с ресурса SIM1 на SIM2, что пользователь не заметит разрыва соединения.

Встроенный модем Quectel с поддержкой агрегации частот (LTE Cat. 6)

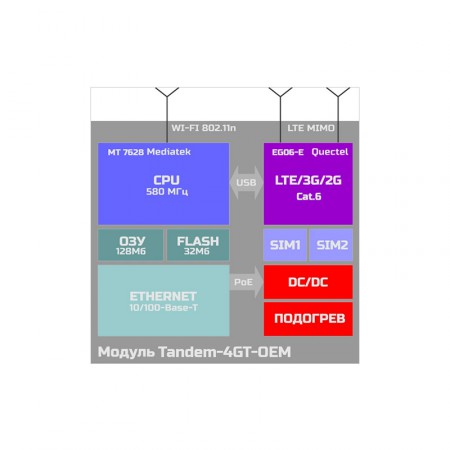

Модуль сотовой связи Quectel EG06-E поддерживает агрегацию частот и может обеспечить скорость загрузки из мобильной сети до 300 Мбит/с (соответствует категории LTE Cat. 6). Рабочие диапазоны частот и поддерживаемые роутером «бэнды» позволяют работать во всех российских сетях 3G и 4G, включая LTE Band 3, Band 7, Band 20 и Band 38.

Скорость работы WiFi-модуля соответствует возможностям модема и достигает 300 Мбит/с. Частотный диапазон беспроводной WiFi-сети — 2,4 ГГц.

Разъемы U.FL (IPX) для подключения внешних антенн

Роутер не имеет встроенных антенн сотовой связи и требует подключения внешних 3G/4G-антенн для качественного приема и передачи сигнала мобильного интернета. Антенны мобильной связи не входят в комплект поставки роутера и приобретаются отдельно. Выбор антенн должен строго соответствовать задачам, выполняемым системой. Так, для создания системы усиления интернета на даче потребуется мощная панельная антенна с герметичным боксом для встраивания роутера. В свою очередь, для платежного терминала как нельзя лучше подойдет всенаправленная антенна, распространяющая сигнал на 360° градусов. Магнитные антенны-«шайбы» также незаменимы при установке роутера на транспортные средства.

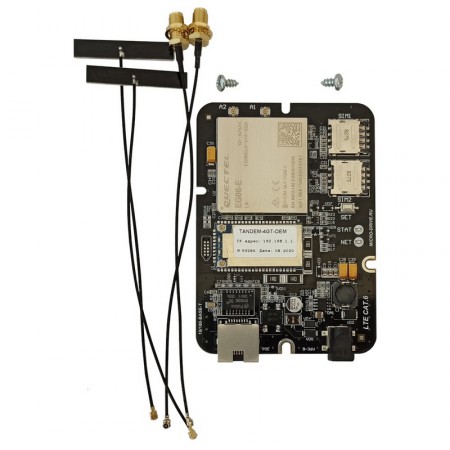

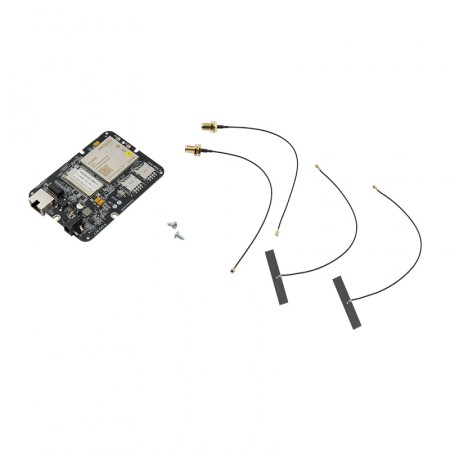

Для подключения антенны на сотовом модуле размещены низкопрофильные разъемы U.FL (IPX). Поскольку роутер поддерживает технологию MIMO, рекомендуется подключение двух антенн, размещенных в разной поляризации, или использование антенны двойной конфигурации. Для подключения роутера к 4G-антенне в комплект поставки включены два пигтейла — коротких отрезка кабеля с напаянными разъемами U.FL и SMA-female. Пигтейлы позволяют осуществить легкую коммутацию в герметичном боксе или другом корпусе.

WiFi-антенны также подключаются при помощи коннекторов U.FL. В комплект поставки входят две антенны-диполи, которые позволяют создать небольшую техническую зону WiFi вокруг роутера.

Возможности проводного соединения

Плата роутера размещена единственным Ethernet-портом с поддержкой получения питания по стандарту Passive PoE (24–36В). Благодаря использованию этой технологии, роутер может обмениваться данными и получать необходимый вольтаж по единому дата-кабелю (стандартной витой паре). Скорость сетевого порта — 100 Мбит/с. Порт может использоваться для подключения через PoE-инжектор к компьютеру, ноутбуку, коммутатору или другому роутеру.

Два независимых сценария питания

При невозможности или нецелесообразности использования схемы с PoE-энергосбнажением, пользователь может использовать стандартный DC-разъем с питанием от внешнего адаптера 9–36В.

Пара светодиодных индикаторов оповещает о статусе работы устройства и активности мобильного подключения. Tandem-4GT поставляется с парой саморезов, позволяющих зафиксировать плату в боксе антенны или в ином приспособленном для этого месте.  Наличие встроенной системы подогрева позволяет эксплуатировать роутер в составе уличных устройств круглогодично, даже в сильные холода.

Тандем-4GT (Tandem-4GT-OEM) — бескорпусное решение, позволяющее обеспечить доступ в мобильный интернет для оборудования различного назначения. Высокие технические характеристики гарантируют должные скорости работы при использовании роутера дома, на даче, в офисе или в составе сложных систем автоматики и телеметрии. Тандем-4GT — выбор профессионалов, ищущих встраиваемое решение для рабочего или любительского проекта.

Чтобы купить встраиваемый роутер Tandem-4GT-OEM, оформите заказ онлайн. Выбираете оборудование для усиления сотовой связи и мобильного интернета? Воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965! Мы порекомендуем оптимальные решения с учетом ожидаемого результата и бюджета проекта.
