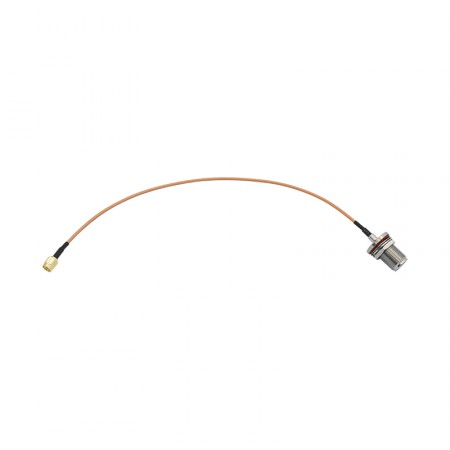

Кабельная сборка N-female (с гайкой) - 30 сантиметров RG-316 - SMA-male

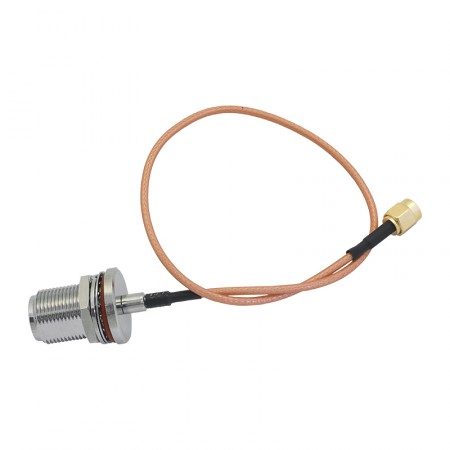

Короткая кабельная сборка (пигтейл) на базе гибкого кабеля RG-316 для соединения радиоустройств с разными типами коннекторов. На одной стороне пигтейла установлен компактный коннектор SMA-male (вилка), а на противоположной стороне — N-female с гайкой для крепления на корпус устройства. Такая кабельная сборка применяется в составе интегрированных решений, например, для соединения встроенного LTE-маршрутизатора с внешними антеннами сотовой связи.

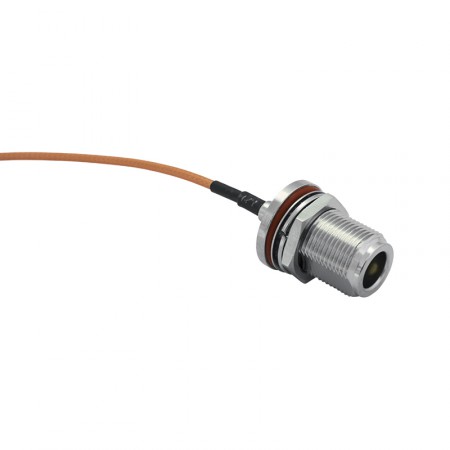

Наличие гайки с уплотнительным кольцом позволяет разместить коннектор N-female на герметичном боксе при производстве собственных решений нестандартной конфигурации. Также возможно использование пигтейла как обычного переходника или удлинителя, когда требуется повышенная гибкость соединения.

Кабель RG-316 для кабельной сборки

Отрезок кабеля имеет длину 30 см. Для этой кабельной сборки выбрана марка радиочастотного провода RG-316, который отличается малой толщиной (Ø2,5 мм) и малым радиусом изгиба. Так обеспечивается удобство монтажа, не доступное при использовании более толстых «коаксиалов».

Центральная жила кабеля имеет многопроволочную конструкцию, поэтому проводок не изнашивается даже при регулярных деформациях. Наружная ФЭП-оболочка устойчива к большинству вредных сред и обеспечивает работу при очень низких и экстремально высоких температурах. Поскольку оболочка имеет розоватый оттенок, такие короткие кабельные сборки получили общепринятое название «pigtail», что в переводе с английского означает «поросячий хвостик».

Для чего используется?

В отличие от длинных кабелей, пигтейлы позволяют соединить оборудование, которое находится в непосредственной близости друг от друга. В отличие от аналогичных корпусных переходников, тонкие проводки не образуют жесткой конструкции и допускают монтаж и интеграцию в самых разных условиях, в том числе в очень ограниченных пространствах.

• Разъем SMA-male (вилка) обычно соединяется с ответным разъемом корпусного или бескорпусного LTE-роутера, GSM-телефона/шлюза, автомобильного усилителя, анализатора спектра или другой кабельной сборки. Из-за компактности эти разъемы часто устанавливаются на конечном оборудовании, работающем в стандартах GSM/3G/4G;
• Разъем N-female (розетка) с гайкой может использоваться для подключения к кабельной сборке или другому устройству «на весу» или интеграции в корпус (гермобокс) вашего прибора. Во втором случае используется гайка, которая прижимает и удерживает коннектор с внешней стороны.

Оба разъема имеют волновое сопротивление 50 Ом и подходят для применения в системах радиосвязи. Унифицированное сопротивление помогает избежать лишних потерь и построить согласованную и эффективную линию передачи ВЧ-сигнала.

Чтобы купить короткую кабельную сборку с разъемами SMA-male и N-female, оформите заказ онлайн. Требуется помощь в подборе оборудования? Позвоните по номеру 8-800-3333-965, и мы поможем с комплектующими для вашего индивидуального проекта!
