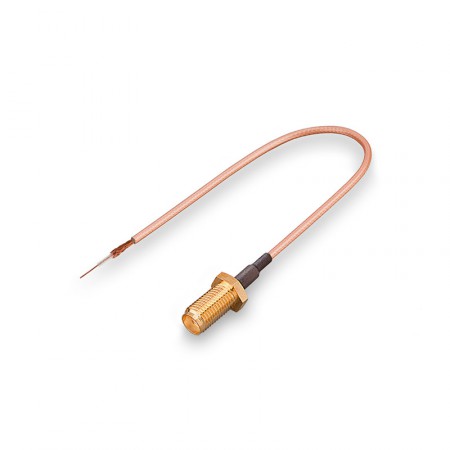

Пигтейл SMA-female - Открытый конец, на кабеле RG-316 длиной 25 см.

Пигтейл SMA-female с открытым концом предназначен для соединения радиомодулей с внешними антеннами или другими компонентами. Он применяется, когда требуется гибкое подключение с возможностью самостоятельной установки коннектора или пайки на плату. Антенные адаптеры такого вида применяются на производствах радиочастотного оборудования, в ремонтных мастерских и сервисных центрах.

Зачем нужен пигтейл с Null -концом?

Пигтейлом называют короткий гибкий провод, на котором установлены радиочастотные коннекторы. Такой проводок легко интегрируется в оборудование или соединяет приборы, размещенные на небольшой дистанции друг от друга.

• Розетка SMA-female. На пигтейле установлена стандартная SMA-розетка для подключения кабельных сборок или компактных антенн. Это стандартный соединитель, который поддерживает передачу сигнала на частотах до 18 ГГц;
• Кастомизация. Открытый конец дает возможность самостоятельно установить второй разъем или припаять кабель к плате. Пайка к плате часто используется при изготовлении корпусных LTE-роутеров и других устройств, когда конструкция изделия не предполагается замену пигтейла;
• Тонкий и гибкий RG-316. Диаметр кабеля 2,5 мм позволяет прокладывать его в ограниченном пространстве, например, внутри корпусов устройств. Оболочка провода выполнена из FEP и имеет повышенную защиту к химическим и прочим агрессивным воздействиям;
• Совместимость. Подходит для мобильных сетей GSM/3G/LTE, для оборудования M2M/IoT, решений «умного дома» и прочих систем, где применяются радиосигналы для передачи данных или управляющих команд.

Использование пигтейла SMA без разъема

Изделие состоит из кабеля RG-316 длиной 25 см с разъемом SMA-female на одном конце с пустым вторым концом. Разъем SMA соединяется с кабельной сборкой или антенной с ответной вилкой. Открытая сторона позволяет установить подходящий разъем или припаять кабель к плате.

Кабель RG-316 совместим с разъемами с индексом «L» в названии, например: S-111L, S-231L, N-111l, B-111L. Помимо полноформатных разъемов, на конец провода можно установить микроразъем CRC9. Небольшая длина оптимальна для компактных установок: при использовании таких коротких проводов удается снизить потери по сравнению с более длинными кабельными сборками.

Этот пигтейл подходит для различных задач:

• Проектирование и сборка LTE-роутеров;
• Интеграция в транспортные системы связи (в грузовых автомобилях, поездах);
• ВЧ-подключения в терминалах и банкоматах оплаты;
• Настройка соединений в нестандартных радиосистемах (сборка специализированных радиомодулей или тестовых стендов).

Пигтейл SMA с открытым концом можно заказать на нашем сайте. Если вы только выбираете оборудование для вашего проекта, позвоните по телефону 8-800-3333-965 для консультации!
