Пигтейл RP-SMA-female - U.FL (IPX)

Цена: 300 р.
Скидка: По запросу
Категория: Пигтейлы
Наличие: Есть в наличии

Артикул: 2064

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

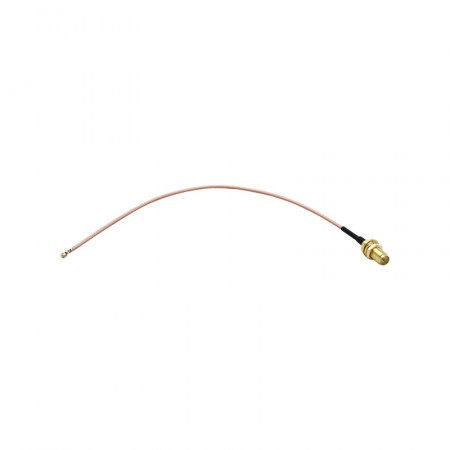

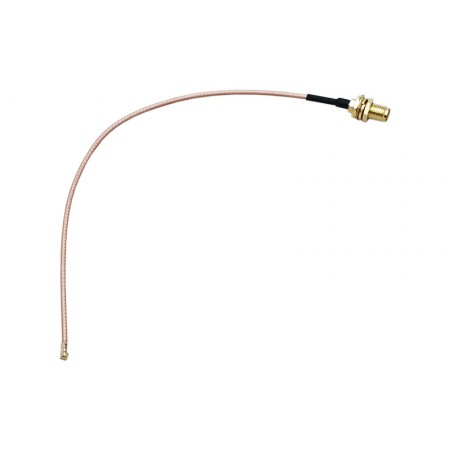

Качественный переходник (пигтейл) с реверсивным разъемом RP-SMA-female с одной стороны и микроконнектором U.FL (IPX) с другой. Применяется для подключения внешних антенн к WiFi-картам формата miniPCIe и другим радиоустройствам, выполненным на печатной плате. Разъем RP-SMA-female имеет приборное исполнение, благодаря чему он может быть закреплен на корпусе вашего оборудования.

Короткие антенные адаптеры получили название пигтейлы от английского слова pigtail, что в переводе означает «поросячий хвост». Объясняется это тем, что такие переходники изготавливаются из гибкого и очень тонкого коаксиального кабеля RG-178 светло-розового цвета. Маленький диаметр кабеля RG-178 позволяет разместить на нем любые миниатюрные разъемы, в том числе U.FL.

Пигтейлы упрощают монтаж оборудования внутри корпусов и используются там, где кабельные сборки на основе популярных марок 5D-FB, RG-213 или 8D-FB не могут быть задействованы из-за малой гибкости или больших габаритов. Пигтейлы на основе RG-178 легко умещаются внутри гермобоксов, контейнеров и других замкнутых пространств.

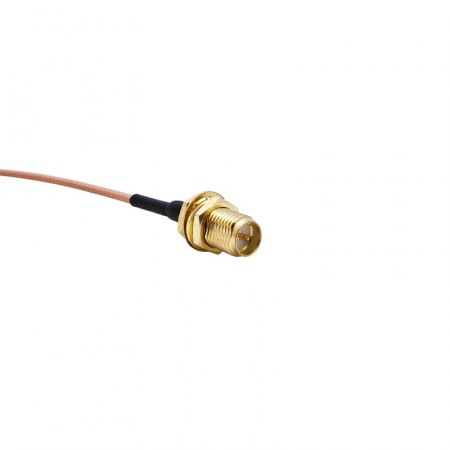

RP-SMA — реверсивная (с обратной полярностью) версия разъема SMA, часто встречаемая в WiFi-устройствах. Штекер RP-SMA был разработан производителями беспроводных устройств специально, чтобы исключить совместимость WiFi-оборудования с уже существующими на рынке антеннами, которые по своим характеристикам могли превосходить допустимые стандартом WiFi значения усиления.

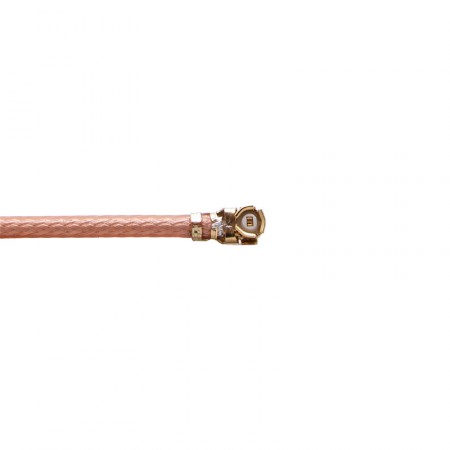

В свою очередь, U.FL — низкопрофильный ВЧ-разъем для печатных плат, разработанный и выпускаемый компанией Hirose. Аналоги U.FL от других производителей представлены на рынке под названием IPX. Высота разъема не превышает 2,5 мм, а занимаемая им площадь составляет всего 9 мм2. Коннектор U.FL рассчитан на сопротивление 50 Ом и поддерживает передачу сигнала частотой до 6 ГГц.

Как правило, этот микроскопический разъем устанавливается на платах роутеров и WiFi-карт для подсоединения внешних антенн. Коннектор U.FL имеет хрупкую конструкцию и рассчитан на небольшое количество подключений, вследствие чего его рекомендуется использовать только в стационарных системах, не требующих частого отсоединения кабеля.

Характеристики
Сторона 1 RP-SMA-female
Сторона 2 U.FL (IPX)
Покрытие центральных контактов золото
Марка кабеля RG-178
Волновое сопротивление 50 Ом
Вносимые потери 0,5 дБ
Длина кабеля 18 см
Вес 6 г
