Пигтейл SMA-female - U.FL/IPX (MikroTik ACSMAUFL)

Цена: 300 р.
Категория: Переходники
Наличие: В наличии

Артикул: 0705

Купить

Доступные опции:

Доставка (оплата при получении):
В сравнение
Описание

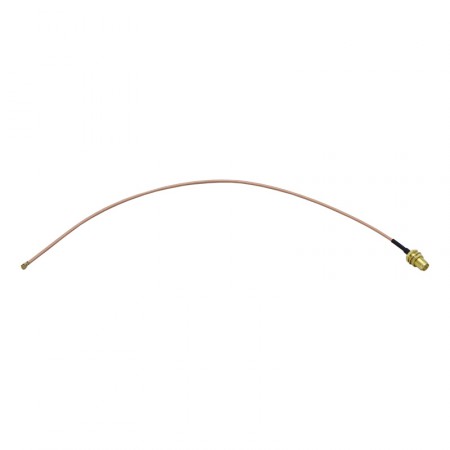

Качественный переходник (пигтейл) с разъемами SMA-female (розетка) и U.FL (IPX), предназначенный для подключения внешних антенн к разъемам на печатных платах.

Пигтейл (англ. pigtail) буквально означает «поросячий хвост»: такое название антенные адаптеры получили из-за применяемого в них тонкого коаксиального кабеля RG-316 характерного розового цвета и небольшой длины. По сути пигтейлы являются кабельными сборками с напаянными коннекторами нужного типа. Маленький диаметр RG-316 позволяет без труда разместить на нем микроразъем U.FL.

В номенклатуре компании MikroTik коммутационный кабель с разъемами U.FL и SMA-female носит название Mikrotik ACSMAUFL.

Поскольку в системах усиления сотовой связи и мобильного интернета часто применяются ВЧ-кабели большого диаметра, пигтейл за счет своей гибкости также существенно упрощает монтаж оборудования. В отличие от кабельных сборок на основе 5D-FB, RG-213, 8D-FB и др., пигтейлы легко гнутся и без труда умещаются в гермобоксах и других замкнутых пространствах.

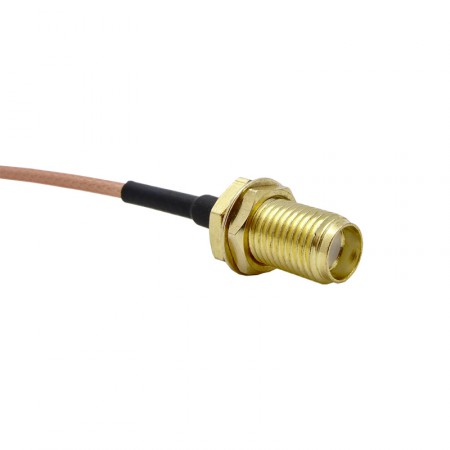

SMA — популярный ВЧ-разъем, рассчитанный на сопротивление 50 Ом и поддерживающий передачу сигнала частотой до 18 ГГц. Сегодня коннекторы SMA используются преимущественно для подключения внешних 3G/4G-антенн к роутерам, стационарным GSM-телефонам, автомобильным репитерам и другим устройствам.

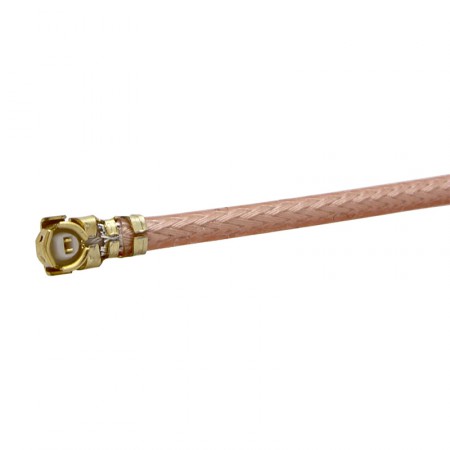

В свою очередь, U.FL — низкопрофильный ВЧ-разъем для печатных плат, разработанный и выпускаемый компанией Hirose. Аналоги U.FL от других производителей представлены на рынке под названием IPX.

Высота разъема не превышает 2 мм, а занимаемая им площадь составляет всего 1 мм2. Коннектор U.FL рассчитан на сопротивление 50 Ом и поддерживает передачу сигнала частотой до 6 ГГц.

Как правило, этот микроскопический разъем устанавливается на платах роутеров, модемов и радиомодулей для подсоединения внешних антенн GSM, WiFi или GPS. Коннектор U.FL имеет хрупкую конструкцию и рассчитан на небольшое количество подключений, вследствие чего его рекомендуется использовать только в стационарных системах, не требующих частого отсоединения кабеля.

Популярные устройства с разъемом U.FL:

  • Встраиваемый 3G/4G-роутер Tandem-4GL-OEM
  • 3G/4G-модули формата MiniPCI-e и M.2 различных производителей (например, Mikrotik R11e-LTE, Huawei ME909s-120, ZTE ME3630 и др.)
  • WiFi-модули формата MiniPCI-e и M.2 различных производителей
  • Радиокарты MikroTik R52, R52H, R52N.
  • Встраиваемые роутеры MikroTik RouterBOARD
  • Многочисленные модели бытовых и промышленных WiFi-роутеров TP-Link, Asus, MikroTik, Netgear, Zyxel и других производителей используют разъем U.FL для соединения радиомодуля с антеннами или оснащаются им в сервисных целях
Характеристики
Сторона 1 SMA-female
Сторона 2 U.FL (IPX)
Покрытие центральных контактов золото
Марка кабеля RG-178
Волновое сопротивление 50 Ом
Вносимые потери 0,5 дБ
Длина кабеля 15 см
Вес 5 г



Доставка и гарантия
Доставка по Москве 400 руб., 1–2 дня
Доставка по СПб 400 руб., 1–2 дня
Доставка по России 700 руб., 6–10 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
