Пигтейл SMA-female - 2 x U.FL (IPX)

Цена: 360 р.
Скидка: По запросу
Категория: Пигтейлы
Наличие: Есть в наличии

Артикул: 1900

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

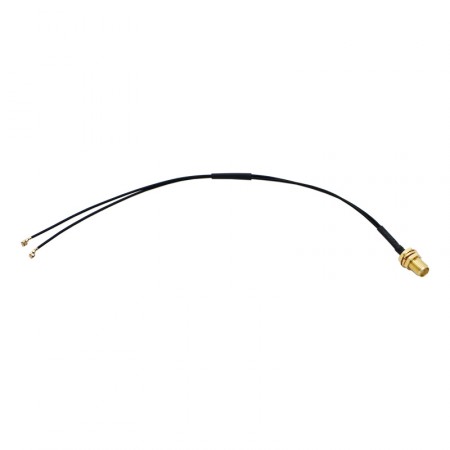

Антенный адаптер (пигтейл) с разъема SMA-female на два низкопрофильных коннектора U.FL (IPX). Этот переходник используется для подключения двух модемов, исполненных на печатной плате, к одной антенне.

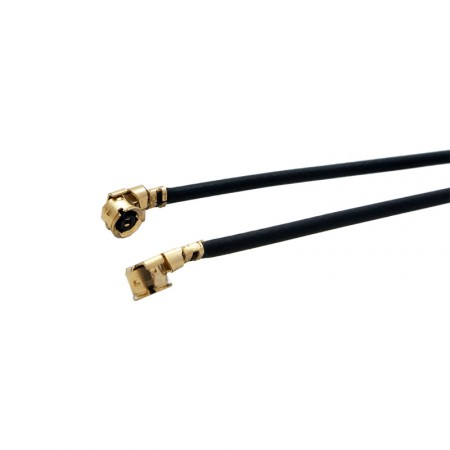

Разъемы U.FL часто размещаются на печатных платах модемов, роутеров и других радиоустройств. Изначально разъем был разработан компанией Hirose, но позже на рынке появились его аналоги других производителей под названием IPX. Коннектор имеет высоту менее 2 мм, общую площадь на плате до 10 мм2, рассчитан на сопротивление 50 Ом и пропускает сигнал частотой до 6 ГГц.

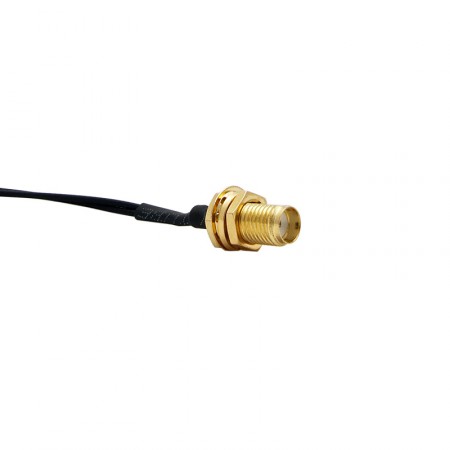

В свою очередь, разъем SMA — один из самых популярных ВЧ-разъемов. Максимальная частота передачи сигнала — до 18 ГГц, волновое сопротивление — 50 Ом. SMA-коннекторы получили широкое распространение в антеннах для 3G/4G-модемов и роутеров, стационарных GSM-телефонов, усилителей и пр.

С помощью пигтейлов SMA-female — 2 x U.FL (IPX) можно реализовать передачу данных в режиме MIMO в системах с двумя модемами. Для этого необходимо использовать два модема с поддержкой MIMO, два пигтейла и двойную антенну. Каждый пигтейл должен быть подсоединен к двум модемам. Такая схема используется при подключении платы MikroTik RouterBOARD RBM33G с двумя радиокартами MikroTik R11e-LTE к MIMO-антенне.

Характеристики
Сторона 1 SMA-female
Сторона 2 2 x U.FL (IPX)
Покрытие центральных контактов золото
Марка кабеля RF1.13
Волновое сопротивление 50 Ом
Длина кабеля 20 см
Вес 4 г
Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Сторона 1
SMA SMA
Сторона 2
U.FL/IPX U.FL/IPX
