Пигтейл SMA-female - 25 см RF1.13 - 2 x MHF4-female

Цена: 330 р.
Скидка: По запросу
Категория: Пигтейлы
Наличие: Есть в наличии

Артикул: 3131

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

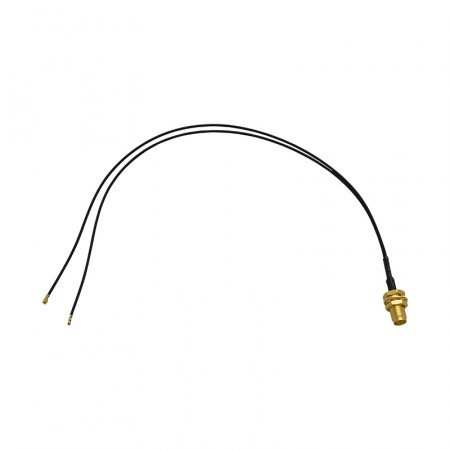

Короткий соединительный адаптер (пигтейл) с антенным разъемом SMA-female и двумя модемными разъемами MHF4 (IPEX-4). Пигтейл выполнен на отрезке тонкого коаксиального кабеля RF1.13 и предназначен для коммутации двух LTE-модулей формата M.2 с единой антенной системой.

Разъемы SMA и MHF4: где используются?

Серии SMA и MHF4 являются принципиально разными ВЧ-коннекторами, которые применяются производителями радиооборудования исходя из типа оборудования и решаемых задач:

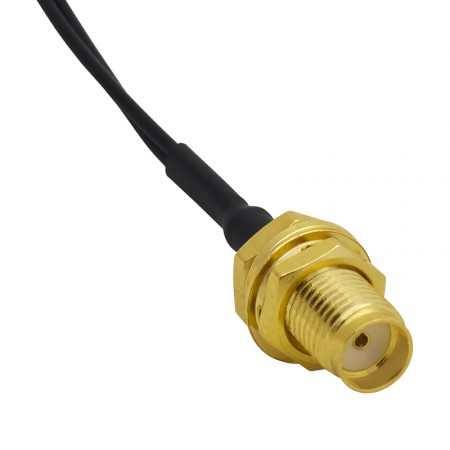

  • SMA — это разъемы с резьбовым соединением, которые обычно устанавливаются на кабельных сборках антенн, а также на корпусных устройствах. Хотя размер этого коннектора меньше, чем у аналогов, он остается полноформатным соединителем для передачи ВЧ-сигнала между антенной и приемником/передатчиком;

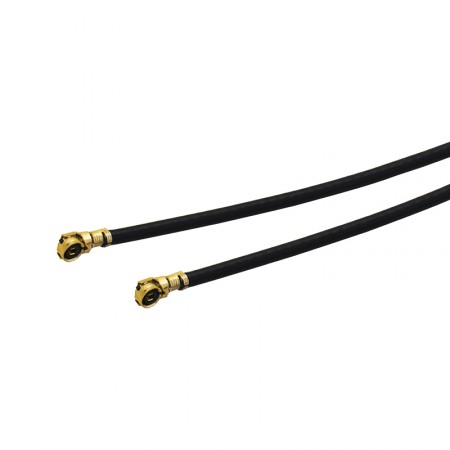

  • MHF4 — ультракомпактные низкопрофильные коннекторы, которые монтируются на печатные платы модемов формата M.2. Эти соединительные элементы имеют очень малые габариты (не более 4 мм2 на плате при высоте соединенной пары 1,2 мм), что обеспечивает экономию пространства и удобство коммутации.

Соединение этих разъемов напрямую или с использованием корпусного переходника невозможно, поэтому для подключения антенн к платам, где используются коннекторы MHF4, применяются адаптеры на отрезке кабеля — пигтейлы. Такие адаптеры удобны в монтаже, особенно при установке оборудования в корпус или гермобокс антенны.

Пигтейл с двумя разъемами IPEX-4: сфера применения

Предлагаемый адаптер имеет два отрезка кабеля с установленными коннекторами MHF4 и одна общая розетка SMA («мама»). Для изготовления использован тонкий кабель марки RF1.13, длина отрезков — всего 25 см.

Фактически пигтейл выступает делителем и сумматором, обеспечивая дистрибуцию сигнала общей линии на два устройства или на два входа одного устройства. Например, такая конфигурация адаптера позволяет соединить общую антенну с двумя сотовыми модулями в системах, где используется резервирование связи или балансировка нагрузки.

Для обычной коммутации оборудования (одной антенны с одним сотовым модулем) следует использовать одинарный пигтейл SMA-female — MHF4.

Чтобы купить пигтейл, добавьте товар в корзину и оформите заказ в режиме онлайн. Хотите задать вопрос о нашем оборудовании и комплектующих? Позвоните по телефону 8-800-3333-965 или напишите в онлайн-чат!

Характеристики
Сторона 1 SMA-female
Сторона 2 2 x MHF4 (IPEX-4)
Покрытие центральных контактов золото
Марка кабеля RF1.13
Волновое сопротивление 50 Ом
Вносимые потери 0,5 дБ
Длина кабеля 25 см
Вес 5 г



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Сторона 1
SMA SMA
Сторона 2
MHF4 (IPEX-4) MHF4 (IPEX-4)
