Антенный адаптер (пигтейл) для 3G/4G модемов ZTE и мобильных роутеров (SMA-male - TS9)

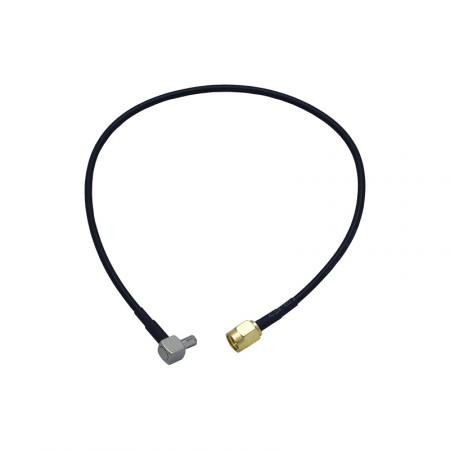

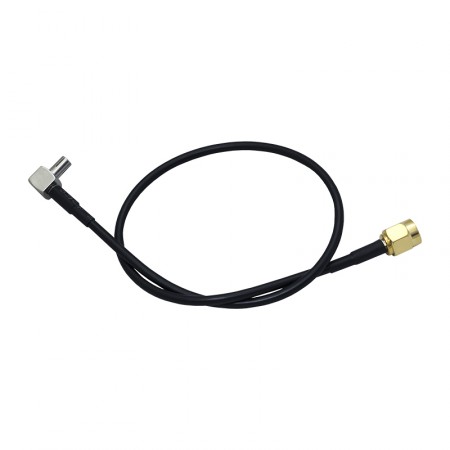

Переходник на гибком кабеле (пигтейл) с антенным коннектором SMA-male (вилка) на одном конце и модемным разъемом TS9 на противоположном конце. Этот пигтейл используется совместно с WiFi-модемами и карманными 4G-роутерами для подключения антенн, измерительных приборов и некоторых видов усилителей.

Тонкий адаптер на базе гибкого кабеля

В отличие от длинных кабельных сборок, для которых важны низкие показатели затухания, пигтейлы изготавливаются из тонких кабелей, которые удобны для использования в функции переходников. Высокая гибкость позволяет использовать их в составе сложных устройств для соединения внутренних компонентов.

Этот адаптер выполнен на базе кабеля марки RG-174 с внешним диаметром 2,5 мм. Провод RG-174 имеет плетеную конфигурацию центрального проводника, что обеспечивает повышенную гибкость и долговечность. Единое волновое сопротивление 50 Ом гарантирует согласованность линии передачи и полную совместимость с приборами сотовой связи. Длина переходника — 30 см.

Разъемы для подключения модемов и 4G-роутеров

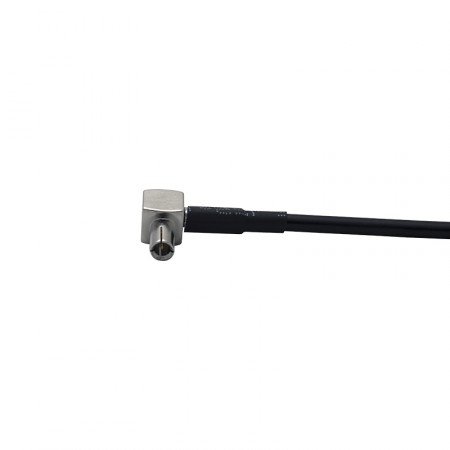

На одной стороне переходника расположен компактный разъем TS9, который широко применяется компанией ZTE, а также встречается в WiFi-модемах и портативных LTE-роутерах других производителях. Популярные модели устройств с коннекторами TS9 — это Huawei E8372h-153, ZTE MF79U, Huawei E5786, Huawei E5787 и другие.

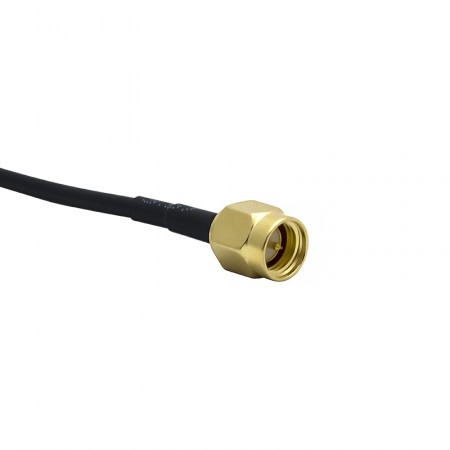

На второй стороне кабеля установлена вилка SMA-male. Таким образом, этот адаптер можно использовать в следующих случаях:

• Подключение антенны или кабельной сборки, имеющей ответный коннектор SMA-female, к модему или портативному LTE-роутеру;
• Подключение к сотовому прибору измерительного оборудования (анализатора спектра, генератора сигнала и т. п.) для тестирования или калибровки;
• Соединение с антенными усилителями.

Обратите внимание, что многие модели сотовых антенн поставляются с разъемом SMA-male («папа») и для их подключения необходимо использовать пигтейл SMA-female — TS9.

Чтобы купить пигтейл SMA-male — TS9, просто нажмите кнопку «В корзину» и перейдите к оформлению заказа. У вас остались вопросы об этом или другом товаре? Позвоните по телефону 8-800-3333-965 и получите консультацию наших специалистов!
